Номер госреестра:
71274-18
Наименование СИ:
Регистраторы параметров
Обозначение типа:
GL100-WL-TH
Производитель:
Фирма "Graphtec Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69979
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы параметров GL100-WL-TH
Назначение средства измерений
Регистраторы параметров GL100-WL-TH (далее - регистраторы) предназначены для
измерений температуры и относительной влажности окружающего воздуха, а также в качестве
многофункциональных устройств для регистрации, хранения и индикации измеренных
значений.
Описание средства измерений
Принцип действия регистраторов основан на измерении и преобразовании электрических
сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от
внешних первичных преобразователей (датчика GS-TH) температуры и относительной влажности.
Регистраторы совместимы для работы со следующими первичными преобразователями и
могут использоваться в качестве многофункциональных устройств:
Ускорение/температура - датчик GS-3AT;
Концентрация CO
2
- датчик GS-CO2;
Освещенность/Ультрафиолет - датчик GS-LXUV;
Сила тока - токовый адаптер GS-DPA-AC и токовые клещи GS-AC50A, GS-AC100A,
GS-AC200A с расчетной силой тока 50, 100, 200 А соответственно;
Напряжение/температура - адаптер GS-4VT;
Температура по 4м каналам - термистор-адаптер GS-4TSR и термисторы GS-103AT-4P,
GS-103JT-4P.
Регистратор представляет собой автономный самописец, фиксирующий температуру и
относительную влажность окружающего воздуха в течение заданных пользователем
временного интервала и длительности записи. Считывание информации, накопленной в
регистраторе, производится путем передачи данных на встроенную или сменную карту памяти,
в том числе и по беспроводной сети Wi-Fi.
Регистраторы являются микропроцессорными приборами и состоят из панели индикации
и подключаемых внешних датчиков. Отображение результатов измерений производится на
панели индикации с жидкокристаллическим индикатором.
Для хранения значений измеренных параметров регистратор имеет встроенную
энергонезависимую память объемом 4,9 Мб, а также сменную карту памяти.
Конструктивно регистраторы выполнены в пластиковом корпусе со встроенным
жидкокристаллическим дисплеем и кнопками на лицевой панели. Внутри корпуса размещена
плата микропроцессора. На корпусе регистратора расположен разъем для подключение
первичного преобразователя. Питание регистраторов осуществляется от устанавливаемых в
корпус алкалиновых батарей или от внешнего блока питания.
Для измерения температуры и относительной влажности в труднодоступный местах
регистраторы могут использовать переходник и адаптер для подключения внешних первичных
преобразователей.

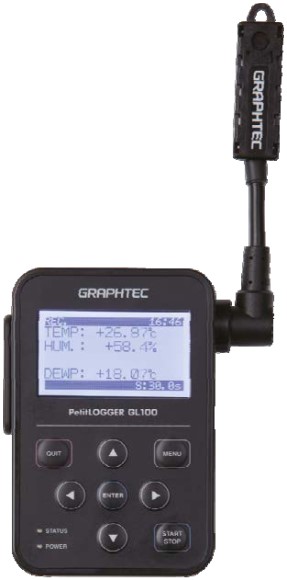

Общий вид регистратора с указанием мест нанесения знака утверждения типа и
пломбировки от несанкционированного доступа представлен на рисунке 1.
Лист № 2
Всего листов 5
Место нанесения
знака утверждения
(на задней стороне)
Место пломбировки
(на задней стороне)
Рисунок 1 - Общий вид регистратора
Программное обеспечение
Программное обеспечение (ПО) встроено в корпус регистраторов (зашито в
микропроцессоре устройства) и разделено на метрологически значимую и не значимую части.
Метрологически значимая часть ПО регистраторов представлена в виде не изменяемой
файловой системы, жестко прошитой в контроллере регистратора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню защиты «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Конструкция регистраторов исключает возможность несанкционированного влияния на
ПО регистраторов и измерительную информацию.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
GL100_Main
не ниже 1.00
Отсутствует
Метрологические и технические характеристики
±1
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
В стандартной комплектации регистратора (температура/влажность)
Диапазоны измерений температуры, °Сот -20 до +85
Пределы допускаемой абсолютной погрешности измерений
температуры, °С
Разрешение при измерений температуры, °С0,01
Диапазон измерений относительной влажности, % от 0 до 100
Лист № 3
Всего листов 5
±0,15·U
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемой абсолютной погрешности измерений
относительной влажности, %, при температуре окружающего
воздуха +25 °С:
- в диапазоне измерений от 0 до 10 % включ.±10
- в диапазоне измерений св. 10 до 20 % включ. ±8
- в диапазоне измерений св. 20 до 80 % включ. ±5
- в диапазоне измерений св. 80 до 90 % включ. ±8
- в диапазоне измерений св. 90 до 100 % включ.±10
Разрешение при измерений относительной влажности, % 0,1
Интервал между измерениями, сот 0,5 до 3600
При использовании опционального модуля GS-4VT (температура/напряжение)
Диапазоны измерений температуры термопарой типа К, °Сот -200 до +1370
Пределы допускаемой абсолютной погрешности измерений
температуры, °С:
- в диапазоне от -200 до -100 °С включ.±(0,05·Т
изм
+2,0°С)
- в диапазоне от -100 до +1370 °С включ.±(0,05·Т
изм
+1,0°С)
Диапазоны измерений температуры термопарой типа Т, °С от -200 до +400
Пределы допускаемой абсолютной погрешности измерений
температуры, °С:
- в диапазоне от -200 до -100 °С включ.±(0,1·Т
изм
+1,5°С)
- в диапазоне от -100 до +400 °С включ.±(0,1·Т
изм
+0,5°С)
Верхние пределы диапазонов измерений напряжения 20·10
-3
, 50·10
-3
, 0,1; 0,2;
постоянного тока, В 0,5; 1; 2; 5; 10; 20; 50
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока, В
вп
_______________
где Т
изм
- Измеренное значения температуры
U
вп
- Верхний предел диапазона измерений напряжения постоянного тока
от -10 до +50
Значение
до 80
5
0,2
Таблица 3 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность при температуре окружающего
воздуха +25 °C без конденсации влаги, %
Параметры электрического питания:
- напряжение постоянного тока, В
- сила постоянного тока, А
Габаритные размеры (длина х ширина х высота), мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
100
27
66
0,15
Знак утверждения типа
наносится на корпус регистратора в виде наклейки и на титульный лист паспорта типографским
способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 4 - Комплектность регистратора
Наименование
Регистратор
Датчик GS-TH
Руководство по эксплуатации
Методика поверки
Паспорт
Адаптер напряжение/температура GS-4VT (опционально)
Количество
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу МП 71274-18 «Инструкция. Регистраторы параметров
GL100-WL-TH. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России
25.12.2017 г.
Основные средства поверки:
Термометр сопротивлений платиновый вибропрочный эталонный ПТСВ (рег. № 32777-06)
Измеритель-регулятор температуры многоканальный прецизионный МИТ8 (рег. № 19736-05)
Генератор влажного газа ГВГ (рег. № 42811-09)
Гигрометр Rotronic мод. HygroPalm (рег. № 26379-04)
Калибратор универсальный Н4-7 (рег. №
Допускается применение аналогичных средств поверки, обеспечивающих определение
аналогичных характеристик поверяемого регистратора с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам
параметров GL100-WL-TH
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы».
Техническая документация фирмы-изготовителя.
Изготовитель
Graphtec Corporation, Япония
Адрес: 503-10 Shinano-cho, Totsuka-ku Yokohama 244-8503, Japan
Телефон: +81 (0)45-825-6250
Web-сайт: www.graphteccorp.com
E-mail:
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «ЭСТ-СМТ» (ООО «ЭСТ-СМТ»)
ИНН 7713685085
Юридический адрес: 121471, г. Москва, Можайское шоссе, д. 29
Фактический (почтовый) адрес: 127576, г. Москва, ул. Новгородская, д. 1
Телефон: (495) 150-00-95
Web-сайт:
E-mail:
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический
центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
