Номер госреестра:
71268-18
Наименование СИ:
Ключи моментные предельные
Обозначение типа:
TW
Производитель:
Фирма "Easen Hardware Corp.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69973
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи моментные предельные серии TW
Назначение средства измерений
Ключи моментные предельные серии TW (далее - ключи) предназначены для измерений
крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание средства измерений
Принцип действия ключей основан на срабатывании механизма регулирования значения
крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке
силы при достижении заранее установленного значения крутящего момента силы ключи издают
четко слышимый щелчок, что указывает на достижение установленного крутящего момента
силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего
момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом,
присоединительным квадратом с шариковым фиксатором.
Выпускаемые модификации ключей различаются между собой диапазонами измерений
крутящего момента силы, а также некоторыми техническими характеристиками.
Общий вид ключей представлен на рисунках 1.

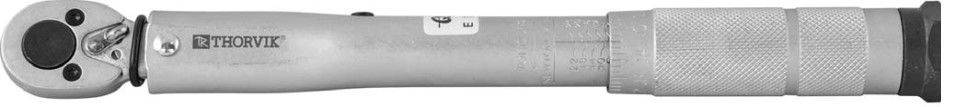

Рисунок 1 - Общий вид ключей моментных предельных серии TW
Пломбирование ключей моментных серии TW не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±4
Пределы допускаемой относительной
погрешности измерений крутящего
момента силы, %
Таблица 1 - Метрологические характеристики
МодификацияДиапазон измере-Цена деления
ний крутящегошкалы, Н∙м
момента силы, Н∙м
TW14224от 2 до 240,1
TW381911 от 19 до 1100,5
TW122821 от 28 до 2101,0
TW127035 от 70 до 3502,0
TW348040 от 80 до 4002,0
TW341070 от 100 до 7003,0
TW114100 от 140 до 1000 10,0
Лист № 2
Всего листов 3
Масса, г, не более
Длина, мм, не более
Модификаци
я
Таблица 2 - Основные технические характеристики
Размер присоединительного
квадрата, мм (дюйм)
TW142246,35 (1/4)
TW3819119,5 (3/8)
TW122821 12,5 (1/2)
TW127035 12,5 (1/2)
TW348040 19,05 (3/4)
TW341070 19,05 (3/4)
TW114100 25,4 (1)
568
814
1380
2380
3680
5700
6000
267
364
470
633
850
1070
1213
Значение
1000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Наработка на отказ, циклов, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
от +10 до +30
80
от 84,0 до 106,7
Знак утверждения типа
наносится типографическим способом на титульный лист руководства по эксплуатации и/или
наклейкой на корпус ключей.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Ключ моментный предельный
Руководство по эксплуатации
Футляр
Обозначение
---
Количество
1
1
1
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства
измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ключам
моментным предельным серии TW
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «EASEN HARDWARE CORP.», Тайвань
Лист № 3
Всего листов 3
Изготовитель
«EASEN HARDWARE CORP.», Тайвань
Адрес: No 11, Yongxing Rd. Nantou County 54067 Taiwan
Тел.: +886-49-2253697, факс: +886-49-2253696
E-mail: easen@ms7.hinet.net
Заявитель
Общество с ограниченной ответственностью «Торговый Дом ПРАЙД»
(ООО «Торговый Дом ПРАЙД»)
ИНН 7743139407
Адрес: 125438, г. Москва, ул. Автомоторная, д. 8
Тел./факс: +7 495 66-421-77/ +7 495 66-421-70
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
