ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные «Колибри.Радар»
Назначение средства измерений
Комплексы аппаратно-программные «Колибри.Радар» (далее - комплексы) предназначены
для измерений скорости движения транспортных средств (ТС), текущих навигационных
параметров по сигналам навигационных космических аппаратов глобальных навигационных
спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат и
синхронизации внутренней шкалы времени комплексов с национальной шкалой времени
Российской Федерации UTC(SU).
Описание средства измерений
Принцип действия комплексов основан на измерении скорости движения ТС
радиолокационным методом по разности частот между излучённым радиолокационным
сигналом и сигналом, отражённым от движущихся ТС (эффект Доплера).
Измерение скорости движения ТС производится только в результате состоявшегося
события распознавания государственного регистрационного знака (ГРЗ). Если в зоне контроля
комплекса одновременно находится несколько ТС, значение скорости определяется независимо
для каждого ТС по привязке к его ГРЗ.
Комплекс состоит из регистратора и вычислительного центра.
Вычислительный центр служит для обработки данных, получаемых с регистратора, и
объединяет в себе аппаратные средства и специализированное программное обеспечение (ПО).
В качестве вычислительного центра могут быть использованы либо аппаратно-программный
комплекс «Орлан», «Орлан.Радар», либо удалённый выделенный сервер, либо компьютер с
установленным специализированным ПО.
Регистратор имеет моноблочную конструкцию и изготовлен во влагозащищённом и
ударопрочном корпусе с элементами крепления, содержит цифровую видеокамеру, радарный
блок, навигационный модуль, вычислительный блок с предустановленным специализированным
программным обеспечением (ПО) «Колибри», плату интерфейсов, контроллер и блок питания,
вспомогательные узлы, модули связи и внешние интерфейсы.
Цифровая видеокамера осуществляет непрерывную фото-, видеосъёмку участка дороги.
Радарный блок производит измерение скорости движения ТС в направлении
приближения к регистратору или удалении от него.
Навигационный модуль обеспечивает приём и обработку сигналов навигационных
космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и
GPS, определяет на их основе координаты и синхронизирует внутреннюю шкалу времени
комплексовснациональнойшкалойвремениРоссийскойФедерацииUTC(SU),с
автоматическим контролем корректности работы синхронизации и достоверности измеренного
для каждого кадра времени начала экспозиции.
Вычислительный блок со встроенным ПО обеспечивает работоспособность и
функционирование всех узлов комплекса, детектирование объектов с заданными параметрами в
зоне контроля регистратора, нанесение даты и времени, значений скорости, а также координат
на каждый кадр с цифровой видеокамеры и передачу сформированных материалов в
вычислительный центр.
Вычислительный центр производит математическую обработку поступающих данных,
анализ изображений, распознавание ГРЗ ТС, выявление фактов нарушений, ведение базы
данных событий, формирование доказательных материалов, осуществление хранения,
архивирования и передачи данных.
Лист № 2
Всего листов 4
Место пломбировки от
несанкционированного
доступа

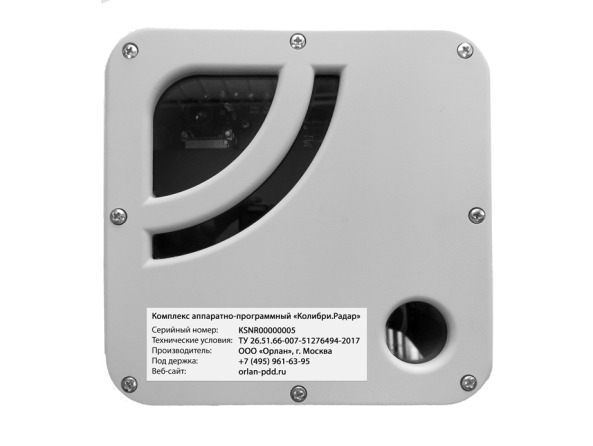

Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место нанесения знака
утверждения типа
Рисунок 2 - Общий вид средства измерений сзади
Программное обеспечение
Комплексы содержат встроенное специализированное программное обеспечение (ПО),
которое обеспечивает их работу, прием и передачу данных, измерение и вычисление значений
скорости, времени, координат и нанесение этих данных на кадры с цифровой видеокамеры.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО«Колибри»
Номер версии (идентификационный номер) ПО не ниже 1.0.0.0
Цифровой идентификатор ПО -
Алгоритм вычисления цифрового идентификатора ПО MD5, SHA-1
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±5
±1
±1
Значение
2
от 5 до 250
Таблица 2 - Метрологические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности (по уровню вероятности
0,95) определения координат при работе по сигналам ГЛОНАСС
(код СТ), GPS (код С/А) в частотном диапазоне L1, м
Пределы допускаемой абсолютной погрешности синхронизации
внутренней шкалы времени комплекса с национальной шкалой времени
Российской Федерации UTC(SU), мс
Амплитуда выходного сигнала 1 Гц (1PPS), не менее, В
Диапазон измерений скорости движения ТС, км/ч
Пределы допускаемой абсолютной погрешности измерений скорости
движения ТС в диапазоне от 5 до 100 км/ч включ., км/ч
Пределы допускаемой относительной погрешности измерений скорости
движения ТС в диапазоне св. 100 до 250 км/ч, %
Рабочая частота излучения радарного блока, ГГц
±1
24,15±0,1
Значение
от 10 до 15
180×170×140
1,30
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры (высота × ширина × длина), мм, не более
Масса, без крепёжных элементов, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от -40 до +60
95
от 60 до 120
6
25000
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной
графики и на заднюю часть корпуса комплекса в виде наклейки, выполненной типографским
способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Комплекс аппаратно-программный «Колибри.Радар»
Специализированное ПО «Колибри. АРМ оператора»
Монтажный комплект -
Руководство по эксплуатацииАДЕЛ.26.51.66.008 РЭ
Руководство оператора АРМ АДЕЛ.402100.006 РЭ
Методика поверкиРТ-МП-5102-441-2018
Формуляр -
ПаспортАДЕЛ.26.51.66.009 ПС
Количество
1 шт.
1 CD
1 комплект
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу РТ-МП-5102-441-2018 «ГСИ. Комплексы аппаратно-программные
«Колибри.Радар». Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.02.2018 г.
Лист № 4
Всего листов 4
Основные средства поверки:
имитаторсигналовСН-3803М(регистрационныйномервФедеральном
информационном фонде 54309-13);
частотомер универсальный CNT-90XL (регистрационный номер в Федеральном
информационном фонде
;
осциллограф MSO6104A (регистрационный номер в Федеральном информационном
фонде
;
приёмник временной синхронизации NV08C-CSM-N24MS (регистрационный
номер в Федеральном информационном фонде 63278-16);
аппаратура навигационно-временная потребителей глобальных навигационных
спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (регистрационный
номер в Федеральном информационном фонде 52614-13);
имитатор скорости движения транспортных средств «ИС-24»Д (регистрационный
номер в Федеральном информационном фонде 63392-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно-программным «Колибри.Радар»
ТУ 26.51.66-007-51276494-2017 Комплексы аппаратно-программные «Колибри.Радар».
Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Орлан» (ООО «Орлан»)
ИНН 9705051931
Адрес: 115054, г. Москва, 1-й Крутицкий переулок, д. 5, стр. 18
Юридический адрес: 115054, Москва, 5-й Монетчиковский переулок, д. 16, офис 2
Телефон: +7 (495) 961-63-95
E-mail: info@orlan-pdd.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: 8 (495) 544-00-00
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
