Мерник металлический технический 1-го класса К7-ВМА, ГРСИ 71212-18
Номер госреестра:
71212-18
Наименование СИ:
Мерник металлический технический 1-го класса
Обозначение типа:
К7-ВМА
Производитель:
ООО "Бальзам", г.Нижний Новгород
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 5
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69914
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерник металлический технический 1-го класса К7-ВМА
Назначение средства измерений
Мерник металлический технический 1-го класса К7-ВМА предназначен для измерений
объема жидкости.
Описание средства измерений
Принцип работы мерника металлического технического 1-го класса К7-ВМА основан
на измерении объема жидкости методом слива или налива. При измерении объема жидкости
измеряемую среду подают в предварительно смоченный мерник металлический технический
1-го класса К7-ВМА через наливной кран. После заполнения мерника металлического
технического 1-го класса К7-ВМА измеряемую среду сливают через сливной кран сплошной
струей в средство измерений (метод налива). Вместимость средства измерений также
определяют, выливая измеряемую среду из средства измерений в мерник металлический
технический 1-го класса К7-ВМА (метод слива).
Мерник металлический технический 1-го класса К7-ВМА представляют собой
вертикальный сварной сосуд цилиндрической формы с коническим днищем и съемной плоской
крышкой. В крышке имеется смотровое окно и приспособление, служащее для сообщения
внутренней полости мерника с атмосферой. На корпусе мерника металлического технического
1-го класса К7-ВМА расположены три пробно-спускных крана, служащих для снижения уровня
жидкости до необходимого объема и для отбора проб, термометры технические жидкостные
ТТЖ-М (регистрационный номер 12490-12) для измерения температуры жидкости и смотровые
окна со шкальными пластинами, необходимыми для измерений объема жидкости. Внутри
корпуса имеется переливная труба, устанавливающая уровень жидкости по отметке
номинальной вместимости и наливная труба для залива жидкости.
Общий вид мерника металлического технического 1-го класса К7-ВМА представлен на
рисунке 1.

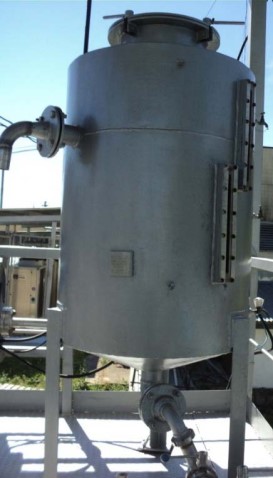

Рисунок 1 - Общий вид мерника металлического технического 1-го класса К7-ВМА
Лист № 2
Всего листов 4
Пломбировка от несанкционированного доступа мерника металлического технического
1-го класса К7-ВМА осуществляется нанесением знака поверки давлением на свинцовые
(пластмассовые) пломбы, установленные на проволоках, пропущенные через отверстия в
болтах, установленных на сливном кране и на шкалах мерника и через отверстия на крышке
мерника. Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.

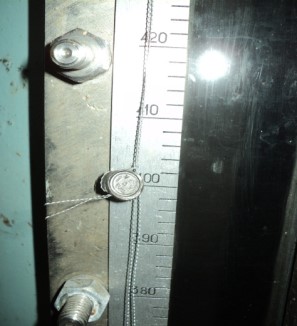

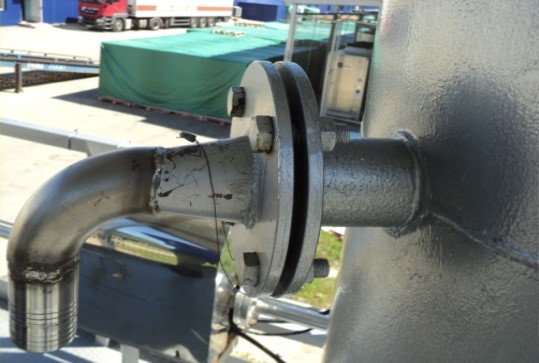

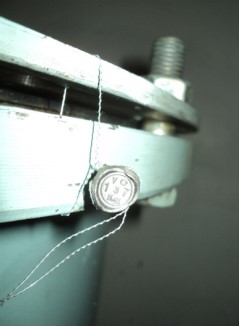

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки мерника металлического технического 1-го класса К7-ВМА
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
500
180
±0,2
Значение
500
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость при температуре плюс 20 °С, дм
3
Вместимость, соответствующая верхней отметке шкалы
при температуре плюс 20 °С, дм
3
Вместимость, соответствующая нижней отметке шкалы
при температуре плюс 20 °С, дм
3
Пределы допускаемой относительной погрешности мерников
при температуре плюс 20 °С, %
Лист № 3
Всего листов 4
Измеряемая среда
Таблица 2 - Основные технические характеристики
Наименование характеристики
Значение
вода и другие неагрессивные жидкости
по отношению к материалам мерника
от +10 до +30
1800
890
1075
300
Температура измеряемой среды,
о
С
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
- относительная влажность, %
Средняя наработка на отказ, ч
Средний срок службы, лет
от +10 до +30
от 84 до 106
от 30 до 80
40 000
10
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе мерника металлического
технического 1-го класса К7-ВМА методом гравирования, и в верхнюю часть по центру
титульного листа паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Мерник металлический технический 1-го класса
Паспорт
Обозначение
К7-ВМА, заводской № 5
-
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу МП 0714-1-2017 «Инструкция. ГСИ. Мерники металлические
технические 1-го класса К7-ВМА. Методика поверки», утвержденному ФГУП «ВНИИР»
22.12.2017 г.
Основные средства поверки:
–рабочий эталон единицы объема 1-го разряда по ГОСТ 8.470-82;
–- колбы 1-го класса точности номинальной вместимостью 0,05; 0,25; 0,5; 1 дм
3
(регистрационный номер фонде 4783-04)
–термометры технические жидкостные ТТЖ-М (регистрационный номер 12490-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы
в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерникам
металлическим техническим 1-го класса К7-ВМА
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
Техническая документация изготовителя
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Бальзам» (ООО «Бальзам»)
ИНН 5236006411
Почтовый адрес: 60654, Нижегородская обл., г. Чкаловск, ул. Лесная, д.5
Юридический адрес: 603015, г. Н. Новгород, ул. Коминтерна, 41В
Телефон: (83160) 4-38-64
E-mail: lvzbalzam@mail.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
