Резервуар стальной вертикальный цилиндрический РВС-2000, ГРСИ 71198-18
Номер госреестра:
71198-18
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВС-2000
Производитель:
ОАО "Нефтебаза "Красный Яр", пос.Красный Яр
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 91
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69900
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВС-2000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВС-2000 предназначен для измерений
объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
2000 м
3
.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической
стенки, днища и крыши.
Цилиндрические стенки резервуара включают в себя восемь цельносварных поясов
полистовой сборки.
Резервуар стальной вертикальный цилиндрический РВС-2000 (заводской номер
резервуара 91) расположен на территории ЦППН-1 УПСВ-4 «Советское» месторождение
Томской области ОАО «Томскнефть» ВНК.

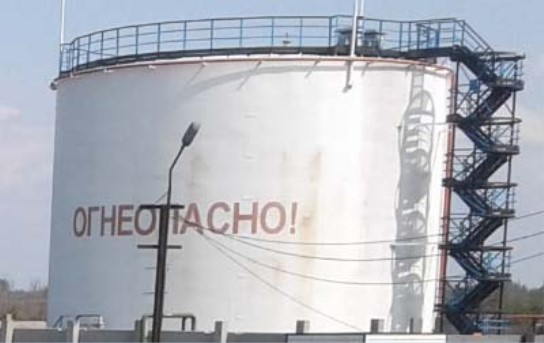

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Пломбирование резервуара стального вертикального цилиндрического РВС-2000
не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,20
Значение
2000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
измерений вместимости (геометрический метод), %
Лист № 2
Всего листов 3
Значение
20
Таблица 2 - Основные технические характеристики резервуара
Наименование характеристики
Средний срок службы, лет, не менее
Условия эксплуатации:
температура окружающей среды, °С
атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Паспорт стального вертикального цилиндрического резервуара
Градуировочная таблица
Обозначение
РВС-2000
--
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
рулетка измерительная металлическая с грузом РНГ (регистрационный номер
в Федеральном информационном фонде по обеспечению единства измерений 43611-10),
метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
рулеткаизмерительнаяметаллическая2-гоклассаточностиР20Н2К
(регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений 46391-11;
толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 29134-05);
штангенциркуль 156 ШЦ-III-400-0,02 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 11333-88;
линейка измерительная металлическая (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 96-70);
нивелир с компенсатором DSZ3 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому РВС-2000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Лист № 3
Всего листов 3
Изготовитель
Открытое акционерное общество «Нефтебаза «Красный Яр»
(ОАО «Нефтебаза «Красный Яр»)
ИНН: 5433162963
Адрес: 630533, Новосибирская область, Новосибирский район, п. Красный Яр.
Телефон: 8 (38330) 30000; факс 8 (38329) 42247
E-mail:
Web-сайт:
Заявитель
Открытое акционерное общество «Томскнефть» Восточной нефтяной компании
(ОАО «Томскнефть» ВНК)
Адрес: 636780, Томская область, г. Cтрежевой, ул. Буровиков, д. 23
Телефон: 8 (38259) 63231; факс 8 (38259) 63122
E-mail: depmetrology@tn.rosneft.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: 8 (3822) 55-44-86; факс 8 (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
