Приложение к свидетельству № 69886
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированного ультразвукового контроля АВГУР-Т
Назначение средства измерений
Системы автоматизированного ультразвукового контроля АВГУР-Т (далее по тексту -
системы) предназначены для измерений глубины залегания дефектов в сварных соединениях,
основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов и
сплавов.
Описание средства измерений
Принцип действия систем основан на возбуждении ультразвуковых колебаний (УЗК)
в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ
материалов.
В системе реализованы режимы двухкоординатного сканирования и однокоординатного
сканирования, в том числе TOFD-режим и экспресс-режим с использованием волноводного
эффекта распространения упругих волн.
В зависимости от применяемых методик контроля и алгоритмов обработки данных
выявление и определение геометрических размеров несплошностей выполняется или
непосредственно по A, B, C, D сканам ультразвуковых эхосигналов или по трехмерным
изображениям несплошностей, полученным в процессе обработки ультразвуковых эхосигналов.
Для получения изображений несплошностей используется когерентная и другие виды
обработки эхо-сигналов.
Система состоит из следующих основных частей: управляющего компьютера
(ноутбука), блоков системных, программного обеспечения, блока выносного, сканирующих
устройств, системы подачи контактной жидкости, комплекта кабелей, преобразователей, ЗИП и
принадлежностей. По запросу заказчика системы могут поставляться в различной комплектации.
В системы могут входить/входят блоки системные трех типов:
- блоки системные БСВ.А5.2U(+Блок ультразвуковой БУЗ.TOFD), БС.А5.2U (+ Блок
ультразвуковой БУЗ.TOFD), БС4-А5.2ПК-U - дефектоскопы, работающие с мультиплексированием
сигналов от преобразователей;
- блок системный ДУМ.СК26 - многоканальный дефектоскоп с числом каналов
от 2 до 32;
- блок системный БС.БРД-UТ - специализированный четырехканальный дефектоскоп
для обнаружения дефектов в пластинах и оболочках при использовании волноводного эффекта
распространения упругих волн (экспресс-режим).
Системы оснащаются устройствами сканирования, обеспечивающими перемещение
преобразователей относительно поверхности объекта контроля. Устройством сканирования
может быть как сканер, способный передвигать преобразователи по объекту контроля, так и
специальный стенд для контроля однотипных изделий. На устройстве сканирования может
быть установлен предусилитель и мультиплексор.
Блоки системные управляют сканирующим устройством и/или получают сигналы от
датчика пути, при проведении сканирования. Принятые ультразвуковые сигналы записываются
с привязкой к положению сканирующего устройства относительно поверхности объекта
контроля.
Конструктивное исполнение сканирующего устройства зависит от особенностей
объекта контроля и предполагаемого метода контроля.
- По количеству координат сканирования сканирующие устройства могут
исполняться: однокоординатными или двухкоординатными.
- По наличию мультиплексирования сканирующие устройства могут исполняться: с
мультиплексированием аналоговых сигналов от преобразователей или без мультиплексирования
аналоговых сигналов.
Лист № 2
Всего листов 7
- По наличию предусилителя после преобразователей сканирующие устройства
могут исполняться: с предусилителями или без предусилителей.
- По способу управления сканирующие устройства могут исполняться: с
управлением от блока системного или с независимым управлением (в том числе сканеры,
перемещаемые вручную).
- По способу получения сигналов о положении сканирующие устройства могут
исполняться: с датчиками положения или с шаговыми двигателями с определением положения
сканера по поданным командам.
Система может эксплуатироваться с контактными или иммерсионными, прямыми,
наклоннымииликомбинированными,совмещеннымиилираздельно-совмещенными
пьезоэлектрическими преобразователями (ПЭП).
Фотография общего вида систем приведена на рисунках 1-4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

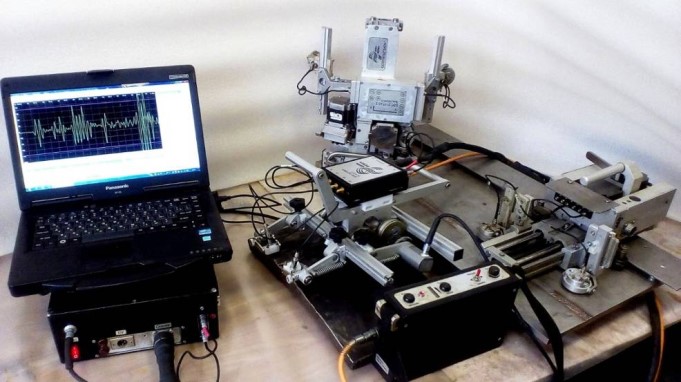

Рисунок 1 - Общий вид систем автоматизированного ультразвукового контроля АВГУР-Т

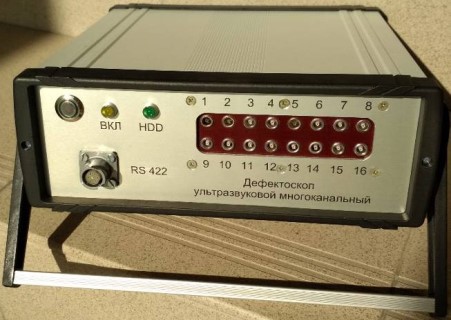

Рисунок 2 - Общий вид блока системного ДУМ.СК26
Лист № 3
Всего листов 7

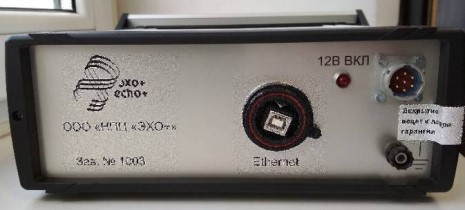

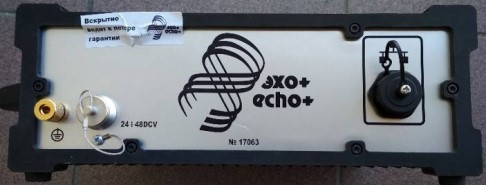

Рисунок 3 - Общий вид блока системного БСВ.А5.2U

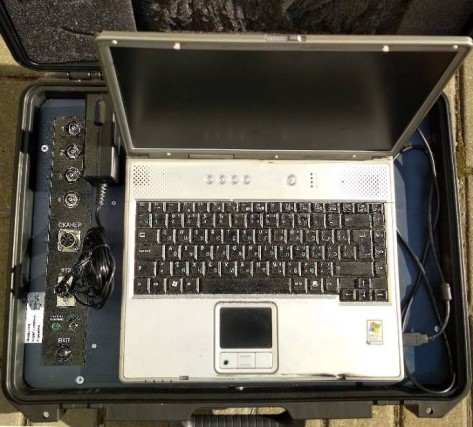

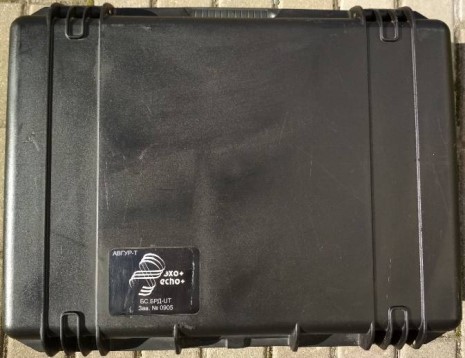

Рисунок 4 - Общий вид блока системного БС.БРД-UТ

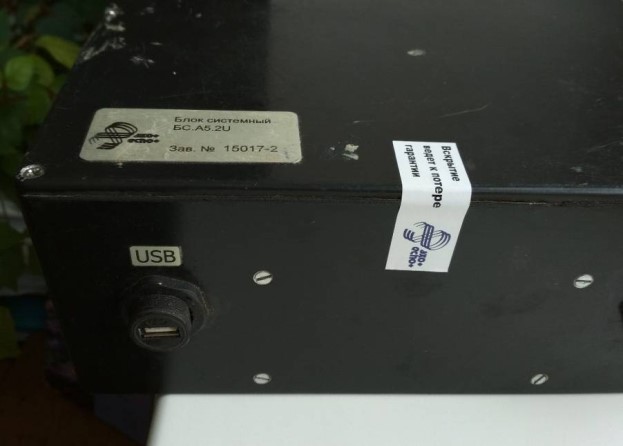

Рисунок 5 - Схема пломбировки и обозначение места нанесения маркировки
Маркировка
Место
пломбирования
Лист № 4
Всего листов 7
Программное обеспечение
Программное обеспечение выполняет функции управления системами, обработки
результатов измерений, создания и сохранение файлов с данными контроля, протоколов
контроля, файлов настроек, формирование отчетов в реальном времени.
Значение
Поверка
номер) ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
Идентификационное наименованиеПрограмма регистрации
ПОданных АУЗК «АВГУР-Т»
Номер версии (идентификационный
148.204 и выше148.204 и выше
Цифровой идентификатор ПО--
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
±0,5
1
Значение
от 25 до 200
от 25 до 100
±10
от 0,1 до 1
±15
25
от 0,05 до 800,00
от 0,05 до 160,00
±
0,05
от 0,6 до 12,5
от 0,6 до 16,0
35
60
±1,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон номинальных значений амплитуды импульсов генератора
импульсов возбуждения (ГИВ) на нагрузке 50 Ом, В:
- блоки системные БСВ.А5.2U, БС.А5.2U, БС4-А5.2ПК-U, БС.БРД-UТ
- блок системный ДУМ.СК26
Допускаемое отклонение установки амплитуды импульсов ГИВ
от номинальных значений на нагрузке 50 Ом, %
Диапазон номинальных значений длительности импульсов ГИВ
на нагрузке 50 Ом (периода меандра), мкс
Допускаемое отклонение установки длительности импульсов ГИВ
от номинальных значений, %
Длительность фронта нарастания импульсов ГИВ, нс, не более
Диапазон измерений временных интервалов, мкс
- блоки системные БСВ.А5.2U, БС.А5.2U, БС4-А5.2ПК-U, БС.БРД-UТ
- блок системный ДУМ.СК26
Пределы допускаемой абсолютной погрешности измерений временных
интервалов, мкс
Полоса пропускания приемного тракта систем по уровню - 3 дБ, МГц
- блоки системные БСВ.А5.2U, БС.А5.2U, БС4-А5.2ПК-U, БС.БРД-UТ
-
блок системный ДУМ.СК26
Абсолютная чувствительность, дБ, не менее (максимальная условная
чувствительность) при использовании ПЭП:
-прямых раздельно-совмещенных
-наклонных совмещенных и TOFD-режим
Погрешность установки усиления в диапазоне регулировки:
- от -5 до 65 дБ, дБ, не более
- от -9 до 36 дБ (для блока ультразвукового БУЗ.TOFD)
-от -13 до 55 дБ (для блока системного ДУМ.СК26)
Линейность амплитудной характеристики по вертикали, %, не более
Пределы допускаемой абсолютной погрешности измерений глубины
залегания дефектов ø2 мм в мере №3Р на глубинах 53 мм и 51 мм
в диапазоне рабочих частот 2,5-5 МГц, мм
Лист № 5
Всего листов 7
Значения
3
от 1000 до 10000
от 1,0 до 7,5
от 1 до 10
(Д×Ш×В), мм кг
300×220×90 3,0
400×220×300 12,0
300×220×90 1,5
540
×
400
×
210 15,0
260
×
270
×
90 2,5
150
×
145
×
60 0,5
250
×
160
×
145 2,6
430×200×150 7,0
330×150×200 10,0
330×150× 200 8,0
330×150× 200 9,0
220×130× 90 3,0
320×190×110 6,0
200×120×50 3,5
150×80×50 0,4
220±22
50±0,5
Таблица 3 - Технические характеристики
Наименования характеристик
Отклонение определения продольной координаты дефектов ø2 мм
в мере №3Р на расстоянии от 1 грани 85 мм и 110 мм в диапазоне
рабочих частот 2,5-5 МГц, мм
Диапазон скоростей распространения УЗК, м/с
Рабочая частота пьезоэлектрических преобразователей, входящие
в состав систем, МГц:
- при работе с блоками системными БСВ.А5.2U, БС.А5.2U,
БС4-А5.2ПК-U и БРД-UТ
- при работе с блоком системным ДУМ.СК26
Габаритные размеры и масса, не более:
- Блок системный БСВ.А5.2U
- Блок системный БС4-А5.2ПК-U
- Блок системный БС.А5.2U
- Блок системный БС.БРД-UТ
- Блок системный ДУМ.СК26
- Блок ультразвуковой БУЗ.TOFD
- Блок выносной БВ6.А5.2
- Сканер ручной СКУ-МП.П.Л.Р.ДП2
- Сканер СК.426Т4.А5.2
- Сканер СК.219Т.А5.2
- Сканер СК.560.А5.2
- Сканирующее устройство СУ.БРД-УТ
- Сканер TOFD Mag Auto
- Блок управления сканером БУСК 5Q
- Датчик пути
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Климатические условия для составных частей системы,
предназначенных для эксплуатации на открытом воздухе:
- значение диапазона температуры окружающего воздуха, °C
- верхнее значение абсолютной влажности, %
от -30 до +50
95 при 35 °C и более
низких температурах,
без конденсации влаги
Климатические условия для блоков системных:
- значение диапазона температуры окружающего воздуха, °C
- верхнее значение абсолютной влажности, %
Средний срок службы, лет, не менее
от +1 до +40
80 при температуре 25 °С
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
-
Таблица 4 - Комплектность средства измерений
ОбозначениеНаименование
183.00.00.00.00Система автоматизированного ультразвукового
контроля АВГУР-Т в составе:
А52.22.00.00.00Блок системный БСВ.А5.2U
А52.14.00.00.00Блок системный БС4-А5.2ПК-U
А52.18.00.00.00Блок системный БС.А5.2U
1
1
1
Лист № 6
Всего листов 7
-
1
Обозначение
181.01.00.00.00
Д16К01.00.00.00
TOFD 01.01.11.00
105.13.00.00.00
TOFD 01.01.00.00
TOFD.10.01.131.00
А52.30.02.00.00
105.04.00.00.00
А52.30.04.00.00
А52.21.03.00.00
А62.10.114.00.00-03
А52.50.05.00.00
А52.50.02.00.00
А52.50.04.00.00
150.00.00.00.00
TOFD.10.01.15.00
TOFD.10.01.13.00
-А52.30.08.00.00
----
Количество
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
105.11.01.00.00
--
2
1
1
-
-
-
-
-
1
1
1
1
1
183.12.00.00.00
183.12.00.00.00
183.12.00.00.00
183.12.00.00.00
1
1
1
1
183.00.00.00.00ФО
-
-
183.00.00.00.00 РЭ
-
МП 050.Д4-17
Наименование
Блок системный БС.БРД-UТ
Блок системный ДУМ.СК26
Блок ультразвуковой БУЗ.TOFD
Блок выносной БВ6.А5.2
Кабель КCК.TOFD
Кабель датчика пути
Кабель К1-4.А5.2
Кабель К2-4.А5.2
Кабель К4-5.А5.2
Кабель ETHERNET (на катушке)
Сканер ручной X-TOFD
Сканер СК.426Т4.А5.2
Сканер СК.219Т.А5.2
Сканер СК.560.А5.2
Сканирующее устройство СУ.БРД-УТ
Сканер TOFD Mag Auto
Датчик пути
Управляющий компьютер (защищенный ноутбук)
Комплект кабелей SMA-SMA РТ
Комплект кабелей SMA-LEMO
Комплект ПЭП
Комплект призм TOFD
Комплект ЗИП
CD (компакт диск) с копией программного
обеспечения Системы
Инструмент
Ключ SMA
Рулетка 3 м
Линейка металлическая 500 мм
Принадлежности
Удлинитель на 3 гнезда ЕВРО 3 м
Зарядное устройство для БС.БРД-UТ
Переходник BNCJ/SMAP
Нагрузка 50 Ом
Модуль согласования
Упаковка
Ящик 1
Ящик 2
Упаковка управляющего компьютера
Ящик 3
Эксплуатационная документация
Формуляр
Паспорта ПЭП
Паспорта призм TOFD
Руководство по эксплуатации
Руководство пользователя ПО
Методика поверки
1
-
-
1
2
1
Лист № 7
Всего листов 7
Поверка
осуществляетсяподокументуМП050.Д4-17«ГСИ.Системыавтоматизированного
ультразвукового контроля АВГУР-Т. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
01 июня 2017 года.
Основные средства поверки:
- Осциллограф цифровой TDS2012B (рег. № 32618-06)
- Генератор сигналов сложной формы AFG3022 (рег. № 32620-06)
- Комплект мер ультразвуковых ККО-3, мера №3Р, мера №3 (рег. № 63388-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
научно-
средств
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
автоматизированного ультразвукового контроля АВГУР-Т
Технические условия «Система автоматизированного ультразвукового контроля АВГУР-Т»
183.00.00.00.00ТУ
ГОСТ Р 55725-2013 Контроль неразрушающий. Преобразователи ультразвуковые
пьезоэлектрические. Общие технические требования
Изготовитель
Обществосограниченнойответственностью«Научно-производственныйцентр
неразрушающего контроля «ЭХО+» (ООО «НПЦ «ЭХО+»)
ИНН 7706017584
Адрес: 123458, г. Москва, ул. Твардовского д.8
Телефон: +7(495) 780-92-50
Web-сайт:
