Untitled document

Приложение к свидетельству № 69863

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мановакуумметры двухтрубные

Назначение средства измерений

Мановакуумметры двухтрубные (далее по тексту - мановакуумметры) предназначены

для измерений избыточного давления в газовых системах.

Описание средства измерений

Принцип действия мановакуумметров основан на законе сообщающихся сосудов.

Мановакуумметр представляет собой изогнутую U-образную стеклянную трубку постоянного

сечения и металлического основания с нанесенной на него шкалой деления. В стеклянной

U-образной трубке находится рабочая жидкость, которая является чувствительным элементом,

реагирующим на изменение давления. U-образная трубка изготовлена из стекла группы ХС1

по ГОСТ 21400-75 и закреплена на основании металлическими скобами.

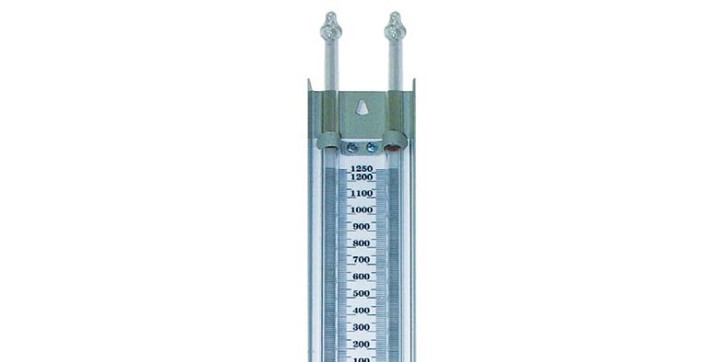

Общий вид мановакуумметра приведен на рисунке 1.

Рисунок 1 - Общий вид мановакуумметра

Пломбирование мановакуумметров не предусмотрено.

Лист № 2

Всего листов 4

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

приведены в таблицах 1-2.

Таблица 1 - Основные метрологические характеристики

НаименованиеЗначение

Диапазон измерений, Па (мм вод. ст.) от 0 до 1000 (от 0 до 100)

от 0 до 2500 (от 0 до 250)

от 0 до 3600 (от 0 до 360)

от 0 до 5000 (от 0 до 500)

от 0 до 6000 (от 0 до 600)

от 0 до 10000 (от 0 до 1000)

от 0 до 20000 (от 0 до 2000)

Пределы допускаемой основной погрешности

показаний мановакуумметров при температуре

(20±5) ˚C, Па (мм вод. ст.)

-для цены деления шкалы 20 Па (2 мм вод. ст.) ±40 Па (±4)

-для цены деления шкалы 10 Па (1 мм вод. ст.) ±20 Па (±2)

Значение

от 0 до +50

от 84 до 106,7

246×53×17

398×53×17

508×90×25

505×53×17

651×90×25

748×90×25

1146×90×25

1148×53×17

2181×53×17

Таблица 2 - Основные технические характеристики

Наименование характеристики

Рабочие условия эксплуатации:

- температура окружающей среды,



- атмосферное давление, кПа

-относительная влажность, %, не более

Габаритные размеры, не более, мм

(длина×ширина×высота)

исполнение от 0 до 1000 Па (от 0 до 100 мм вод. ст.)

исполнение от 0 до 2500 Па (от 0 до 250 мм вод. ст.)

исполнение от 0 до 3600 Па (от 0 до 360 мм вод. ст.)

исполнение от 0 до 5000 Па (от 0 до 500 мм вод. ст.)

исполнение от 0 до 6000 Па (от 0 до 600 мм вод. ст.)

исполнение от 0 до 10000 Па (от 0 до 1000 мм вод. ст.)

исполнение от 0 до 20000 Па (от 0 до 2000 мм вод. ст.)

Масса, не более, кг

исполнение от 0 до 1000 Па (от 0 до 100 мм вод. ст.)

исполнение от 0 до 2500 Па (от 0 до 250 мм вод. ст.)

исполнение от 0 до 3600 Па (от 0 до 360 мм вод. ст.)

исполнение от 0 до 5000 Па (от 0 до 500 мм вод. ст.)

исполнение от 0 до 6000 Па (от 0 до 600 мм вод. ст.)

исполнение от 0 до 10000 Па (от 0 до 1000 мм вод. ст.)

исполнение от 0 до 20000 Па (от 0 до 2000 мм вод. ст.)

0,170

0,300

0,400

0,510

0,720

0,713

1,018

1,660

2,000

Лист № 3

Всего листов 4

давления, допущенных

Значение

230±5

383±5

488±5

490±5

631±5

633±5

731±5

733±5

1131±5

2167±5

10 (1)

20 (2)

10 (1)

20 (2)

10 (1)

50000

Наименование характеристики

Длина открытой трубки, мм

исполнение от 0 до 1000 Па (от 0 до 100 мм вод. ст.)

исполнение от 0 до 2500 Па (от 0 до 250 мм вод. ст.)

исполнение от 0 до 3600 Па (от 0 до 360 мм вод. ст.)

исполнение от 0 до 5000 Па (от 0 до 500 мм вод. ст.)

исполнение от 0 до 6000 Па (от 0 до 600 мм вод. ст.)

исполнение от 0 до 10000 Па (от 0 до 1000 мм вод. ст.)

исполнение от 0 до 20000 Па (от 0 до 2000 мм вод. ст.)

Цена деления шкалы, Па (мм вод. ст.)

исполнение от 0 до 1000 Па (от 0 до 100 мм вод. ст.)

исполнение от 0 до 2500 Па (от 0 до 250 мм вод. ст.)

исполнение от 0 до 3600 Па (от 0 до 360 мм вод. ст.)

исполнение от 0 до 5000 Па (от 0 до 500 мм вод. ст.)

исполнение от 0 до 6000 Па (от 0 до 600 мм вод. ст.)

исполнение от 0 до 10000 Па (от 0 до 1000 мм вод. ст.)

исполнение от 0 до 20000 Па (от 0 до 2000 мм вод. ст.)

Средний срок службы мановакуумметров, лет, не менее

Наработка на отказ, ч, не менее

Примечания:

Допускается применение других единиц измерений

к применению в РФ.

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 3

Таблица 3 - Комплектность средства измерения

НаименованиеОбозначение

Мановакуумметр двухтрубный

ПаспортЯЛИБ.406111.002 ПС

Методика поверкиМП 202-007-2018

Индивидуальная упаковка (коробка)

Количество

Поверка

осуществляется по документу МП 202-007-2018 «Мановакууметры двутрубные. Методика

поверки», утвержденному ФГУП «ВНИИМС» 09.02.2018 г.

Основные средства поверки:

Рабочие эталоны КТ 0,005 и 1-го разряда по ГОСТ Р 8.802-2012 - манометры

избыточного давления грузопоршневые МП-2,5 и МТ-210 (Регистрационный № 31703-06).

Лист № 4

Всего листов 4

Термогигрометр электронный CENTER мод. 314, диапазон измерений температуры

от минус 20 до плюс 60 ˚C, диапазон измерений относительной влажности от 10 до 100%

(Регистрационный №22129-09

Барометр рабочий сетевой БРС-1М-3, диапазон измерений давления от 5 до 1100 кПа

(Регистрационный № 16006-97)

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска каучукового клейма наносится в свидетельство о поверке,

паспорт или корпус мановакуумметров.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к мановакуумметрам

двухтрубным

ГОСТ2405-88«Манометры,вакуумметры,мановакуумметры,напоромерыи

тягонапоромеры. Общие технические условия».

Техническая документация предприятия изготовителя.

Изготовитель

Частное акционерное общество «СТЕКЛОПРИБОР» (ЧАО «СТЕКЛОПРИБОР), Украина

Адрес: 37240, ул. Озерная д.18, Полтавская область, г. Заводское, Украина

Телефон/факс: (05356) 3-71-00; (044) 581-11-40; (044) 581-11-43

Web-сайт:

http://steklopribor.com/

Заявитель

Общество с ограниченной ответственностью «ПРОМТЕХ» (ООО «ПРОМТЕХ)

ИНН 5018182537

Адрес: 141076, Московская область, город Королев, ул. Калининградская, дом 20

Телефон: (903) 679-90-23

E-mail: a.vafina@steklopribor.com

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт:

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2018 г.
