Счетчики статические трехфазные активной и реактивной электроэнергии SMT, ГРСИ 71108-18
Номер госреестра:
71108-18
Наименование СИ:
Счетчики статические трехфазные активной и реактивной электроэнергии
Обозначение типа:
SMT
Производитель:
Фирма "Tesmec Automation s.r.l.", Италия
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики статические трехфазные активной и реактивной электроэнергии SMT
Назначение средства измерений
Счетчики статические трехфазные активной и реактивной электроэнергии SMT (далее -
счетчики) предназначены для измерений активной и реактивной электрической энергии
прямого и обратного направления при подключении к электронным трансформаторам тока
и напряжения.
Описание средства измерений
Принцип действия счетчиков основан на аналого-цифровом преобразовании (АЦП)
входных сигналов тока и напряжения, поступающих от маломощных первичных датчиков тока
и напряжения с последующим их перемножением для получения значений мощности. Для
подсчета количества потребляемой энергии производится интегрирование значений вычисленной
мощности по времени. Также производится преобразование полученного сигнала в частоту
следования импульсов, пропорциональную входной мощности.
Счетчики состоят из первичных измерительных преобразователей напряжения и тока,
быстродействующего микроконтроллера содержащего семиканальный АЦП и обрабатывающего
цифровые сигналы для интегрирования измеренных величин и вычисления значений
параметров сети, хранения результатов измерений в энергонезависимой памяти - формировании
архивов данных, отображения информации на выносном ЖК-дисплее, поддержки часов
реального времени, осуществлении обмена данными по интерфейсам, энергонезависимой
памяти, испытательным выходным устройством в виде сигнальных светодиодов (для активной
и реактивной энергии), расположенными на его передней панели.
Для измерений напряжения и силы тока фаз используются комбинированные датчики
(трансформаторы) тока и напряжения SMT-75A и SMT-750A.
Питание счетчика осуществляется от сети от 6 до 10 кВ от емкостных делителей
датчиков. Резервное питание счетчика осуществляется через USB кабель, такой вид питания
используется для испытаний в лаборатории и только при отключенном счетчике от линии
среднего напряжения.
Для поддержания хода часов счетчика, а также для контроля несанкционированных
внешних воздействий на счетчики, при отсутствии основного питания, предусмотрена работа
счетчиков от встроенной батареи 3 В.
Счетчики предназначены для наружной установки и непрерывном круглосуточном
режиме работы.
Счётчики предназначены для наружной установки согласно п. 3.3.2 ГОСТ 31818.11-2012
и могут устанавливаться на опоре линии электропередачи или на стене здания без
дополнительной защиты от воздействий окружающей среды.
Счетчики оборудованы выносным дисплеем для отображения: мгновенных измерений и
суммарной энергии, серийного номера, вида подключенного датчика (6 или 10кВ; 10 или 100A)
и времени, установленного на счетчике.
Конструкция клеммных колодок и разъемов на задней стороне счетчика, обеспечивает
размещения и монтажа к нему:
- разъёма антены GSM,
- разъёма антены WiFi,
- разъёма антены GPS,
- разъёма USB,
- слот SIM карты,
- разъемы питания от датчиков,
Лист № 2
Всего листов 9
- разъемы измерительные,
- разъёма для цифровых входов,
- разъёма для цифровых выходов,
-четырех гальванически развязанных от сети дискретных выхода.
Счетчики измеряют активную и реактивную энергию с нарастающим итогом
по абсолютному значению, в прямом и обратном направлении, по квадрантам, по тарифам в
зависимости от настройки счетчика. В счетчиках для хранения и передачи данных об измеренных
параметрах электроэнергии используется открытый протокол обмена данными между приборами
учета DLMS/COSEM.
Счетчики ведут учет электрической энергии по действующим тарифам (до 8) для
12 месяцев. На протяжении одного сезона действует одно определенное недельное расписание.
В каждом недельном расписании предусмотрены до 7 профилей, что позволяет задавать
в специальный профиль для каждого дня недели. В каждом суточном профиле предусмотрено
до 24-ех переключения тарифов. В тарифный план могут включаться нестандартные дни
со своим уникальным расписанием, которое можно выбрать из всех доступных.
Дополнительно к измерению энергии счетчики могут производить измерение и вычисление
основных параметров потребления электроэнергии:
- активной, реактивной и полной мощности;
- коэффициента мощности пофазно и суммарный;
- фазных и линейных напряжений;
- фазных токов;
- измерение частоты основной гармоники сетевого напряжения,
а также показателей качества электрической энергии:
- установившиеся отклонения напряжения;
- отклонения частоты;
- длительность провала напряжения;
- глубину провала напряжения;
- длительность перенапряжения.
В руководстве оператора счетчика (рисунки №№ 23-25) описывается определение
пороговых значений, если параметр находится за пороговым значением, то в соответствующем
журнале событий добавляется новое событие с фиксацией даты и времени события. Все
измеренные и рассчитанные параметры хранятся в энергонезависимой памяти счётчика в виде
архива.
Переход на летнее/зимнее время записывается как событие.
Счётчики могут эксплуатироваться как автономно, так и в составе автоматизированной
информационно-измерительной систем коммерческого учета электроэнергии.
В счетчике, предусмотрены три интерфейса:
-основной коммуникационный канал счетчика - GPRS;
-второй интерфейс для связи - Wi-Fi;
-USB(толькодляслужебногоиспользованияприотключеннойлинии
электропередачи).
Прямой обмен данными и параметризация счетчика осуществляется с помощью программы
для настройки SMT, входящей в комплект поставки.
Лист № 3
Всего листов 9

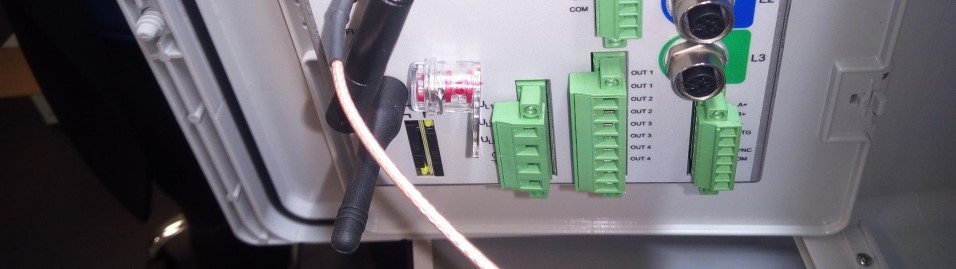

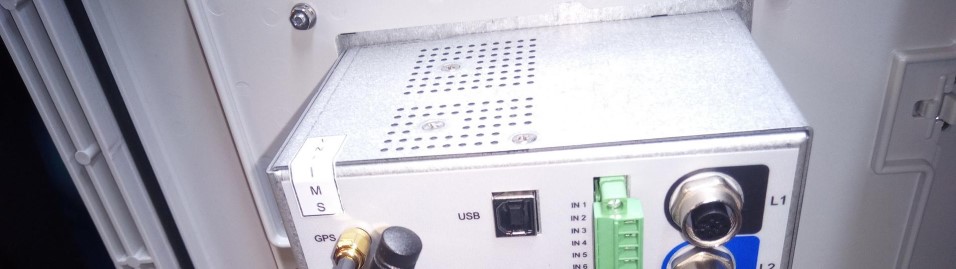

Рисунок 2 - Общий вид счетчика с указанием места пломбирования электроснабжающей
организацией

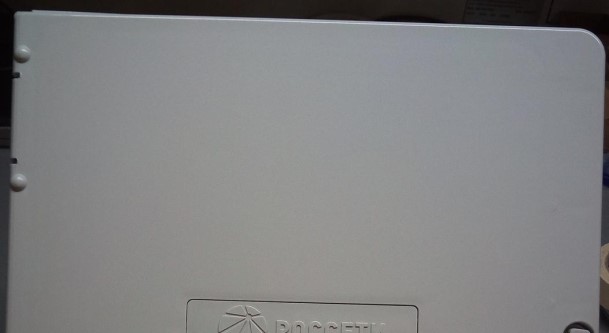

Рисунок 1 - Общий вид корпуса (IP54) счетчика
Лист № 4
Всего листов 9

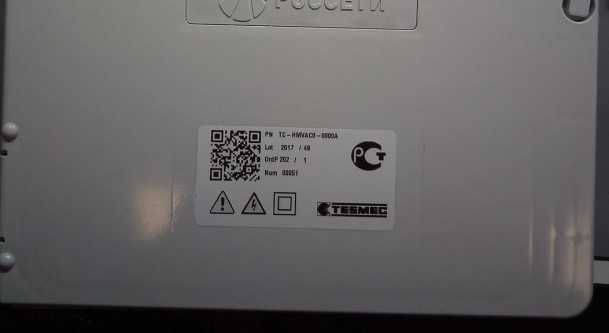

Рисунок 3 - Общий вид счетчика с местами пломбировки изготовителя (1) и поверителя (2)
Программное обеспечение
Программное обеспечение (ПО) предназначено для выполнения следующих функций:
- преобразование измеренных физических величин в цифровой код;
- размещение результатов измерений в энергонезависимой памяти. Память предназначена
для хранения учетных данных и расчетных значений, коэффициентов калибровки и конфигурации;
- работы встроенных часов;
- поддержка связи через интерфейсы;
- отображение информации на выносном дисплее.
- генерация сигналов для испытательных импульсных выходов;
- регистрация вскрытия корпуса счетчика;
- контроль магнитного поля.
ПО счетчиков обеспечивает автоматическую самодиагностику с формированием записи
в журнале событий о работоспособности.
Счетчики выполняют самодиагностику узлов и критических событий, таких как:
- встроенная память;
- целостность встроенного ПО: целостность метрологической значимой прошивки
целостность метрологической не значимой прошивки;
- неизменность калибровочных коэффициентов;
- неизменность коэффициентов датчиков;
- встроенные часы;
- проверка питания;
- проверка резервной батарея питания.
Переход на летнее/зимнее время записывается как событие.
.
21
Лист № 5
Всего листов 9
Самодиагностика также происходит автоматически не менее одного раза в секунду,
благодаря быстрому микропроцессору, при этом проверяются следующие узлы счетчика:
- встроенная память (проверяется, что данные в «журнале событий» записываются корректно,
в противном случае записывается что событие записалось с ошибкой во флэш-память);
- встроенные часы;
- проверка питания;
- проверка резервной батарея питания.
Встроенное ПО счетчика структурно разделено на метрологически значимую и
метрологически незначимую части. Метрологически незначимая часть содержит в себе
прикладную и коммуникационную составляющую. Возможны изменения только в прикладной
и коммуникационной составляющих метрологически незначимой части программного
обеспечения, при этом метрологически значимая часть остается неизменной. Метрологически
незначимая часть программного обеспечения может быть обновлена локально или удаленно.
Возможность параметрирования счётчика определяется уровнем прав доступа.
Влияние программного продукта на точность показаний счетчиков находится в
границах, обеспечивающих метрологические характеристики, указанные в таблице 2. Данные,
хранящиеся в памяти счетчика, имеют дискретность. Диапазон представления, длительность
хранения и округления результатов не влияют существенно на точность измерения счетчика.
Идентификационные данные ПО приведены в таблице 1.
ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данныеЗначение
Идентификационное SMT_____MF
наименование ПО Metrology FW Метрологическая прошивка
Номер версии ПО 1.0
Цифровой идентификатор
0x10f7
Алгоритм вычисления
цифрового идентификатораCRC16
ПО
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний»
в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
2
0,5S
1
3x0,346/0,577
от 0,277 до 0,693
1
9
Таблица 2 - Метрологические и технические характеристики
Наименование характеристик
1
Класс точности:
- по активной энергии
для счетчиков трансформаторного включения ГОСТ 31819.22-2012
- по реактивной энергии ГОСТ 31819.23-2012
Номинальное напряжение, В:
Диапазон рабочих напряжений, В
Номинальный ток, В
Максимальный ток, В
Стартовый ток, В
- по активной энергии:
- по реактивной энергии:
0,001
0,002
Лист № 6
Всего листов 9
200
20
есть
есть
есть
есть
2
200
20
50
0,15
0,15
от 250 до 600
9
от -40 до +70
95
от 90 до 106
±0,5
±0,1
17
3
10
8
12
Продолжение таблицы 2
1
Постоянная счетчика на оптических интерфейсах по активной энергии,
имп/(кВт∙ч):
- для счетчиков, подключаемых к датчикам SMT-75A
- для счетчиков, подключаемых к датчикам SMT-750A
Постоянная счетчика по реактивной энергии, имп/(квар∙ч):
- для счетчиков, подключаемых к датчикам SMT-75A
- для счетчиков, подключаемых к датчикам SMT-750A
Номинальная частота, Гц
Полная мощность, потребляемая цепью тока, В∙А, не более
Полная мощность, потребляемая цепью напряжения, В∙А, не более
Напряжение питания от емкостных делителей датчиков, В
Полная мощность, потребляемая цепью питания, В∙А, не более
Диапазон рабочих температур окружающего воздуха, ºС
Влажность, %, не более
Атмосферное давление, кПа
Пределы основной абсолютной погрешности часов счетчика, с/сут
Пределы дополнительной температурной абсолютной погрешности часов
в рабочем диапазоне температур, с/(С·сут)
Общее количество знаков индикатора
Количество десятичных знаков индикатора
Срок службы литиевой батареи, лет, не менее
Число тарифов
Количество сезонов (недельных расписаний)
Количество профилей в недельном расписании (свой профиль на каждые
сутки недели)
Количество переключений тарифов в суточном профиле, не более
Глубина хранения 30-минутных профилей мощности, сут, не менее
Интервалы усреднения профилей мощности, мин
7
24
124
1, 2, 3, 4, 5, 6, 10,
12, 15, 20, 30, 60
124
3
2
4
Стандарт 3GPP,
вып.4
IEEE 802.11 b/g/n
до 9600
Глубина хранения энергии, зафиксированных один раз в сутки, сут, не менее
Глубина хранения энергии, зафиксированных один раз в месяц, лет, не менее
Количество оптических испытательных выходов с параметрами
по ГОСТ 31818.11-2012
Количество электрических испытательных выходов
по ГОСТ IEC 62053-31-2012
Скорость обмена по интерфейсам, бит/с
GPRS
Wifi
USB
Защита от несанкционированного доступа
- контроль вскрытия корпуса
- контроль наличия недопустимого внешнего магнитного поля
- контроль неправильного подключения счетчика
- информационная безопасность - Протокол связи DLMS-COSEM
(LLS and HLS)
Масса счетчика, кг, не более
- счетчиков в защитном корпусе
- счетчиков без защитного корпуса
3,5
1,3
Лист № 7
Всего листов 9
2
330×310×232
129×142×103,5
100 000
20
10
Продолжение таблицы 2
1
Габаритные размеры (высота×ширина×длина), мм, не более
- счетчиков в защитном корпусе
- счетчиков без защитного корпуса
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
Интервал между поверками, лет
Длительность хранения информации при отключении питания
в энергонезависимой памяти, лет, не менее
Степень защиты:
20
IP54
Измеряемый параметр
Пределы погрешности измерений
Активная мощность при симметричной
нагрузке, вызванная изменением тока
в диапазоне от 0,trial
до I
макс
:
- счетчиков кл. т. 0,5S
Основная относительная погрешность
не превышает пределов, установленных
для основной относительной погрешности
при измерении активной энергии для счетчиков:
- по ГОСТ 31819.22-2012
Реактивная мощность при симметричной
нагрузке, вызванная изменением тока
в диапазоне от 0,1I
ном
до I
макс
:
- счетчиков кл. т. 1
Основная относительная погрешность
не превышает пределов, установленных
для основной относительной погрешности
при измерении реактивной энергии для счетчиков:
- по ГОСТ 31819.23-2012
Полная мощность при симметричной
нагрузке, вызванная изменением тока
в диапазоне от 0,1I
ном
до I
макс
:
- счетчиков кл. т. 1
- счетчиков кл. т. 0,5S
Основная относительная погрешность
не превышает пределов, установленных
для основной относительной погрешности
при измерении активной энергии для счетчиков:
- по ГОСТ 31819.23-2012
- по ГОСТ 31819.22-2012
Таблица 3 - Пределы относительной погрешности при измерении активной, реактивной
и полной мощности для счетчиков
Знак утверждения типа
наносят на щиток (шильдик) на лицевой панели счетчика методом штемпелевания (шелкографии,
наклейки) или методом лазерной гравировки, на титульный лист паспорта и руководства
по эксплуатации - типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 4.
1 шт.
1 шт.
Количество
3
SMT
1 компл.
1 шт.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
12
Счетчик электрической
энергии трёхфазный
Комплект крепёжных изделий
Паспорт счетчикаПС_SMT_MTR1_RU
Руководство по эксплуатации
Руководство по эксплуатации
счетчика SMT
Методи
к
а поверки
1)
МП206.2-001-2018
По договоренности
с заказчиком
Лист № 8
Всего листов 9
Продолжение таблицы 4
123
Сервисное ПО
1)
SMT Meter 1 компл.
Потребительская тара
2)
1 шт.
Пользовательский дисплей
3)
1 шт.
Примечания
1)
Методика поверки и сервисное ПО высылается по требованию организаций, производящих
поверку счетчиков. Комплект оптоголовки приобретается отдельно.
2)
Допускается групповая отгрузка с использованием многоместной упаковочной коробки.
3)
Счетчик комплектуется пользовательским (удаленным) дисплеем, однако дисплей может
быть исключен из поставки по согласованию с заказчиком.
Поверка
осуществляется по документу МП206.2-001-2018 «Счетчики статические трехфазные активной
и реактивной электроэнергии SMT. Методика поверки», утвержденному ФГУП «ВНИИМС»
30 января 2018 года.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической
энергии SJJ-1, регистрационный номер в Федеральном информационном фонде по обеспечению
единства измерений 37404-08;
- установка для проверки электрической безопасности GPI-825, регистрационный номер
в Федеральном информационном фонде по обеспечению единства измерений 30010-10;
- частотомер Ч3-54, регистрационный номер в Федеральном информационном фонде
по обеспечению единства измерений 5480-76;
- секундомер СОСпр-2б, регистрационный номер в Федеральном информационном
фонде по обеспечению единства измерений 2231-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и счетчик.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
статическим трехфазным активной и реактивной электроэнергии SMT
ГОСТ 56750-2015 Счетчики электрической энергии с аналоговыми входами, подключаемые
к маломощным датчикам, используемым в качестве трансформаторов напряжения и тока
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Общие требования испытаний и условия
испытаний. Часть 11: Счетчики электрической энергии
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной
энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии
переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
Изготовитель
S.R.L. Tesmec Automation, Италия
P.IVA IT03951500168
Адрес: via Zanica 17/O, 24050 Grassobbio (BG), Italia
E-mail:
Web-cайт:
Лист № 9
Всего листов 9
Заявитель
Общество с ограниченной ответственностью «Тесмек РУС» (ООО «Тесмек РУС»)
ИНН 7708749304
Адрес: 107140 г. Москва, ул. Верхняя Красносельская д. 3, стр. 1, офис 408, 4-й этаж
Телефон (факс): +7 (495) 787 33 56, +7 (495) 502 9819
E-mail:
Web-cайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437 55 77, +7 (495) 437 56 66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в trial утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62670-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Октябрьская" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 50526-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Тугулым" Свердловской ЖД - филиала ОАО "Российские Железные Дороги" в границах Свердловской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 69071-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Электрон | Нет данных | ООО "Центр энергоэффективности ИНТЕР РАО ЕЭС", г.Москва | 4 года | Перейти |
| 60113-15 | Счетчики-измерители показателей качества электрической энергии многофункциональные | BINOM3 | ЗАО "ТИМ-Р", г.С.-Петербург | 12 лет | Перейти |
| 27399-04 | Счетчики горячей воды | СКВГ 90-3/15 | ОАО "Улан-Удэнское приборостроительное ПО", г.Улан-Удэ | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
