Преобразователи давления измерительные КМ35, ГРСИ 71088-18
Номер госреестра:
71088-18
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
КМ35
Производитель:
ООО НПП "ГКС", г.Казань
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69784
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные КМ35
Назначение средства измерений
Преобразователи давления измерительные КМ35 (далее - преобразователи)предназначены
для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного,
дифференциального (разности давлений) и гидростатического) и преобразования измеренного
давления в унифицированный выходной сигнал постоянного тока от 4 до 20 мА и/или
цифровой сигнал, а также отображения измеренного значения. Преобразователи так же
предназначены для расчета других величин, функционально связанных с измеряемым давлением:
уровня жидкости и расхода.
Описание средства измерений
Преобразователи конструктивно состоят из первичного преобразователя давления
(сенсорный модуль) и вторичного цифрового преобразователя (электронного устройства).
Принцип действия преобразователя основан на изменении удельного сопротивления
при упругой деформации чувствительного элемента. Измеряемое давление, подаваемое во
входную камеру датчика, вызывает деформацию измерительной мембраны, что в свою очередь,
приводит к разбалансировке измерительного моста. Разбаланс напряжений с помощью
электронной схемы преобразуется в унифицированный токовый сигнал от 4 до 20 мА и (или) в
частотно-модулированный (HART-протокол) или в цифровой сигнал Profibus PA и FOUNDATION
Fieldbus. Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего
температуру заполняющей жидкости, электронный преобразователь производит необходимую
компенсацию, уменьшая тем самым погрешность измерения давления.
Преобразователи давления выпускаются в следующих модификациях: КМ35-И
(для избыточного давления, избыточного давления-разряжения), КМ35-АИ (для избыточного
давления, абсолютного давления, избыточного давления разряжения), КМ35-А (для абсолютного
давления), КМ35-Д (для дифференциального давления). Сенсорный модуль преобразователей
КМ35-И, КМ35-АИ, КМ35-А состоит из измерительной мембраны которая воздействует на
чувствительный элемент. Сенсорный модуль преобразователей КМ35-Д состоит из камеры
высокого и низкого давления которая разделена измерительной мембраной, изгибающейся
в сторону меньшего давления. Мембрана может изготавливаться из нержавеющей стали, хастеллоя,
тантала, монеля или покрываться золотом.
Преобразователи могут комплектоваться разделителем среды.
Преобразователи обладают функцией перенастройки диапазона измерений.
Для передачи измерительной информации в преобразователях используется выходной
аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым
сигналом в стандарте HART или цифровой (Profibus РА, FOUNDATION Fieldbus). Зависимость
аналогового выходного сигнала постоянного тока от входной измеряемой величины давления -
линейно возрастающая (далее - линейна) и/или с зависимостью по закону квадратного корня
(далее - корневой).
Для отображения информации преобразователи опционально оснащаются дисплеем.
Преобразователи имеют взрывозащищенную конструкцию выполненную в соответствии
с требованиями ГОСТ 31610.0-2014.
Степень защиты преобразователей, обеспечиваемая оболочкой от проникновения
твердых частиц, пыли и воды, соответствует IP66, IP68 по ГОСТ 14254-2015.
Лист № 2
Всего листов 6
Фотографии общего вида преобразователей приведены на рисунке 1. Защита от
несанкционированного доступа обеспечивается с помощью конструкции преобразователей.
а)б)
в)
г
)

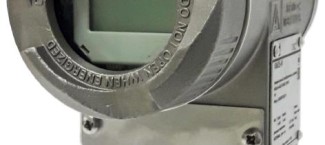

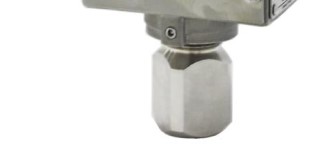

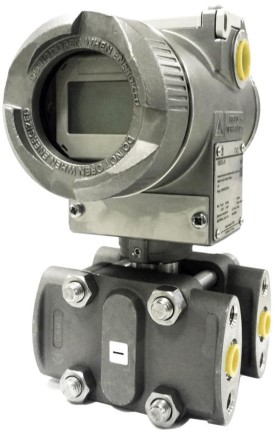

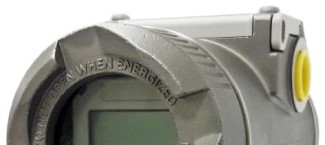

Рисунок 1 - Общий вид преобразователей
(а, в - КМ35 в нержавеющем корпусе; б, г - КМ35 в корпусе из алюминия)
Пломбирование преобразователей не предусмотрено.
Программное обеспечение
Преобразователиимеютвстроенноепрограммноеобеспечение(ПО),которые
устанавливается (прошивается) в памяти при изготовлении. В процессе эксплуатации ПО
не может быть изменено, т.к. пользователь не имеет к нему доступа.
Нормирование метрологических характеристик преобразователей проведено с учётом
влияния ПО.
Лист № 3
Всего листов 6
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных
изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО
приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
- КМ35-И-4хх3*, КМ35-А-4хх3*, КМ35-Д-4хх3*, КМ35-АИ-4хх3*7МF4xx3* или КМ35-х*
- КМ35-И-4хх4*, КМ35-А-4хх4*, КМ35-Д-4хх4*, КМ35-АИ-4хх4*7МF4xx4* или КМ35-х*
- КМ35-И-4хх5*, КМ35-А-4хх5*, КМ35-Д-4хх5*, КМ35-АИ-4хх5*7МF4xx5* или КМ35-х*
FW: 1х.хх.хх*
Номер версии (идентификационный номер) ПО
FW: 3хх.хх.хх*
Цифровой идентификатор программного обеспеченияпо номеру версии
__________
* В зависимости от модели и исполнения преобразователя давления,
где «хх» - обозначают наименование, а также функциональные и конструктивные особенности
преобразователя
Метрологические и технические характеристики
КМ35-Д
4433; 4434; 4435;
4533; 4534; 4535;
(4633; 4634; 4635)
дифференциальное
(гидростатическое)
от -16
до 16
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Модель КМ35-И КМ35-АИ КМ35-А
Исполнение 4033; 4133; 4233; 4234;
4034; 4134; 4235; 4333;
4035 4135 4334; 4335
Тип давленияизбыточное,абсолютное
разрежение-
избыточное
Диапазон измерений
(от НПИ до ВПИ)*, МПаот -0,1от -0,1 от 0от 0
до 70 до 6,3 до 3 до 70
Коэффициент перенастройки (к)от 1 до 100
Пределы допускаемой основной
приведенной погрешности к
диапазону измерений**, %от
±
0,04 до
±
2,5
Пределы допускаемой
дополнительной приведенной
погрешности к диапазону
измерений от изменения
температуры окружающей
среды (отличной от диапазона
температур от +15 до +25 °С) в
диапазоне рабочих температур,
на каждые 28 °С, % ВПИ 25 кПаВПИ 25 кПа
±(0,16·к+0,1); ±(0,15·к+0,1);
ВПИ 100 кПа для остальных
±(0,05·к+0,1); ±(0,08·к+0,16)
ВПИ 400 кПа
±(0,025·к+0,125);
для остальных
±(0,08·к+0,16)
ВПИ ±2 кПа
±(0,15·к+0,1);
ВПИ ±6 кПа
±(0,075·к+0,1);
ВПИ ±16 МПа
±(0,08·к+0,16);
для остальных
±(0,025·к+0,125)
Лист № 4
Всего листов 6
Продолжение таблицы 2
Наименование характеристикиЗначение
Нормальные условия измерений
- температура окружающей
среды, °Сот +15 до +25
- относительная влажность, % от 20 до 80
- атмосферное давление, кПаот 84 до 106,7
Тип выходного сигнала*** от 4 до 20 мА/HART;
Profibus РА; FOUNDATION Fieldbus
__________
* Диапазон измерений, указан от нижнего предела измерений (НПИ) до верхнего
предела измерений (ВПИ), конкретный диапазон измерений определяется при заказе из ряда,
установленного в технической документации изготовителя и указанного в эксплуатационной
документации на преобразователи. Указанный диапазон измерений может быть выражен
в других единицах измерения давления:
- дляпреобразователейприменяемыхнатерриторииРФвсоответствии
с Постановлением правительства РФ № 879 от 31.10.2009 г.;
- для преобразователей, поставляемых на экспорт в соответствии с требованиями
Заказчика.
** Пределыдопускаемойосновнойприведенной погрешности кдиапазону
измерений указаны в минимальном и максимальном значении. Конкретное значение предела
допускаемой основной приведенной погрешности к диапазону измерений определяется при
заказе из ряда, установленного в технической документации изготовителя и указанного
в эксплуатационной документации на преобразователи.
*** Для всех моделей:
- исполнения 4хх3 выходной сигнал от 4 до 20 мА/HART;
- исполнения 4хх4 выходной сигнал Profibus РА;
- исполнения 4хх5 выходной сигнал FOUNDATION Fieldbus.
от 10,5 до 45
от 10,5 до 30
от 9 до 32
Значение
от 9 до 24
230х90х160
10
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение питания (постоянного тока), В
- выходной сигнал от 4 до 20 мА/HART
-
выходной сигнал от 4 до 20 мА/HART искробезопасное
исполнение
- выходной сигнал Profibus РА и FOUNDATION Fieldbus
- выходной сигнал Profibus РА и FOUNDATION Fieldbus
искробезопасное исполнение
Габаритные размеры (без учета разделителя сред)
мм, не более (высота х ширина х длинна)
Масса, кг, не более (без учета разделителя сред)
Условия эксплуатации:
- температура окружающей среды*, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -60 до +85
от 0 до 100
от 84 до 106,7
30
150000
Лист № 5
Всего листов 6
Продолжение таблицы 3
Наименование характеристики
Маркировка взрывозащиты
Значение
0Ex ia IIC T6...T4 Ga
0Ex ia IIB T6...T4 Ga
Ga/Gb Ex d IIC T6...T4
__________
* Диапазон температур, указан от нижнего предельного значения до верхнего
предельного значения, конкретный диапазон рабочих температур определяется при заказе
из ряда, установленного в технической документации изготовителя и указанного
в эксплуатационной документации на преобразователи.
Знак утверждения типа
наносится на преобразователь любым технологическим способом, обеспечивающим чёткое
изображение этого знака, его стойкость к внешним воздействующим факторам, а также
сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Преобразователь давления измерительный
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
КМ35-*
--
МЦКЛ.0235.МП
Количество
1 шт.
1 экз.
1 экз.
1 экз. на партию
__________
* Модель и исполнение преобразователя определяется при заказе.
Поверка
осуществляется по документу МЦКЛ.0235.МП «Преобразователи давления измерительные
КМ35. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.02.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.802-2012, ГОСТ 8.840-2013 - калибратор
давление CPC8000, регистрационный номер в Федеральном информационном фонде по
обеспечению единства измерений (далее - рег. №) 59862-15;
- рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного
давления грузопоршневые МП-60, МП-2500, рег. № 31703-06;
- мультиметр цифровой с системой сбора данных 2700, рег.№ 25788-08;
- мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления измерительным КМ35
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Лист № 6
Всего листов 6
ГОСТ8.187-76Государственнаясистемаобеспеченияединстваизмерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств измерений
разности давлений до 4∙10
4
Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне
от 1 до 1∙10
6
Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 4212-022-94291860-2017 Преобразователи давления измерительные КМ35. Технические
условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС»
(ООО НПП «ГКС»)
ИНН 1655107067
Адрес: 420107, РТ, г. Казань, ул. Петербургская, дом 50
Телефон (факс): +7 (843) 221-70-00
Web-сайт:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72091-18 | Комплексы измерительные автоматические | Метеостанция Smartmeteo | ООО "А2А Групп", г.Нижний Новгород | 1 год | Перейти |
| 75770-19 | Антенны измерительные штыревые | R&S HFH2-Z6Е | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 1 год | Перейти |
| 11882-89 | Преобразователи термоэлектрические | ТВР-0687 | ОАО "Электротермометрия", Украина, г.Луцк | Нет данных | Перейти |
| 65132-16 | Шунты измерительные коаксиальные | ШК-5, ШК-20, ШК-63 | ФГУП "Опытный завод Всероссийского электротехнического института им.В.И.Ленина" (ВЭИ), г.Москва | 2 года | Перейти |
| 28031-04 | Манометры мембранные медицинские для измерителей артериального давления | МММ-01-\"Адъютор | ООО "Адъютор", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
