ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики перемещений (деформаций) серии 3549
Назначение средства измерений
Датчики перемещений (деформаций) серии 3549 (далее - датчики) предназначены для
измерения продольной деформации материалов при проведении испытаний изделий и образцов
из этих материалов на прочность при повышенных температурах до +1600 °С.
Описание средства измерений
Принцип действия датчиков основан на преобразовании удлинения образца в линейное
перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения
определяется тензорезистивным методом. Перемещение щупов вызывает перемещение
(деформацию) образцового резистора, вызывая изменение его сопротивления. Измерительный
сигнал поступает по соединительному кабелю в устройство обработки информации.
Обработка результатов измерений производится с помощью персонального компьютера
(далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК
электрический сигнал измеренной величины преобразуется с помощью специального
программного обеспечения в значение перемещения (деформации).
Контроль перемещений (деформаций) производится путем измерений перемещений
на фиксированной длине (измерительной базе).
Дляизмеренийиспользуютсяизмерительныещупы,имеющиеспециальные
присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса
датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Каждая пара
щупов управляется двигателями постоянного тока для ручной или автоматической фиксации
(сведение/разведение) щупов на образце. Датчики снабжаются керамическими наконечниками,
позволяющими производить измерения при высоких температурах образцов.
Датчики перемещений (деформации) серии 3549 выпускаются в 18 модификациях,
отличающихся диапазоном измерений. Модификации, имеющие в своём наименовании индекс
«ST», комплектуются щупами для проведения измерений в диапазоне температур образца
от +20 до +1200 °С; индекс «HT» - в диапазоне температур образца от +20 до +1600 °С.
Датчики работают в составе испытательных машин производства «Walter+Bai AG»,
Швейцария.

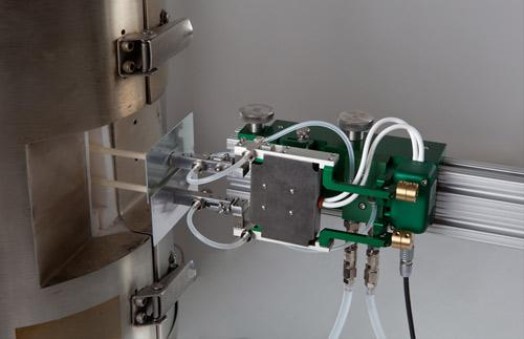

Внешний вид датчиков приведен на рисунке 1.
Рисунок 1 - Внешний вид датчиков перемещений (деформаций) серии 3549
Пломбирование датчиков не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Для работы с датчиками используется программное обеспечение «DION Pro+», «DION 7»,
«PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано
для датчиков, работающих в составе испытательных машин и служит для управления
их функциональными возможностями, а также для обработки и отображения результатов
измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
PROTEUS
2.8.4
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОDION Pro+DION 7
Номер версии (идентификационный номер ПО),5.152.2
не ниже
Цифровой идентификатор ПО515C14176DB37727
Алгоритм вычисления цифрового CRC32 CRC32
идентификатора ПО
586F502D
CRC32
Метрологические и технические характеристики
±1 мкм в диапазоне
от -0,2 мм включ.
до +0,2 мм включ.;
±0,5 % в диапазонах
менее -0,2 мм и св. +0,2 мм
±2 мкм в диапазоне
от -0,4 мм включ.
до +0,4 мм включ.;
±0,5 % в диапазонах
менее -0,4 мм и св. +0,4 мм
±2 мкм в диапазоне
от -0,4 мм включ.
до +0,4 мм включ.;
±0,5 % в диапазонах
менее -0,4 мм и св. +0,4 мм
±3 мкм в диапазоне
от -0,6 мм включ.
до +0,6 мм включ.;
±0,5 % в диапазонах
менее -0,6 мм и св. +0,6 мм
Модификация
Пределы допускаемой
погрешности измерений
от -0,5 до +0,5
от -0,5 до +1,0
от -0,5 до +2,5
5
от -0,5 до +5,0
от -1,0 до +2,0
от-1,0 до +5,0
10
от -1,0 до +10,0
от -1,25 до +1,25
от -1,25 до +2,50
от -1,25 до +6,25
12,5
от -1,25 до +12,50
от -2,5 до +2,5
от -2,5 до +5,0
от -2,5 до +12,5
Таблица 2 - Метрологические характеристики
БазоваяДиапазон
длина, мм измерений, мм
3549 - 005M - 010 -HT
3549 - 005M - 010 - ST
3549 - 005M - 020 - HT
3549 - 005M - 020 - ST
3549 - 005M - 050 - HT
3549 - 005M - 050 - ST
3549 - 005M - 100 - HT
3549 - 005M - 100 - ST
3549 - 010M - 020 - HT
3549 - 010M - 020 - ST
3549 - 010M - 050 - HT
3549 - 010M - 050 - ST
3549 - 010M - 100 - HT
3549 - 010M - 100 - ST
3549 - 0125M - 010 - HT
3549 - 0125M - 010 - ST
3549 - 0125M - 020 - HT
3549 - 0125M - 020 - ST
3549 - 0125M - 050 - HT
3549 - 0125M - 050 - ST
3549 - 0125M - 100 - HT
3549 - 0125M - 100 - ST
3549 - 025M - 010 - HT
3549 - 025M - 010 - ST
3549 - 025M - 020 - HT
3549 - 025M - 020 - ST
3549 - 025M - 050 - HT
3549 - 025M - 050 - ST
3549 - 025M - 100 - HT
3549 - 025M - 100 - ST
25
от -2,5 до +25,0
Лист № 3
Всего листов 4
от -5,0 до +5,0
от -5,0 до +10,0
50
от -5,0 до +25,0
±6 мкм в диапазоне
от -1,2 мм включ.
до +1,2 мм включ.;
±0,5 % в диапазонах
менее -1,2 мм и св. +1,2 мм
Продолжение таблицы 2
Модификация
Базовая
длина, мм
Диапазон
измерений, мм
Пределы допускаемой
погрешности измерений
3549 - 050M - 010 - HT
3549 - 050M - 010 - ST
3549 - 050M - 020 - HT
3549 - 050M - 020 - ST
3549 - 050M - 050 - HT
3549 - 050M - 050 - ST
Значение
от +15 до +35
Таблица 3 - Основные технические характеристики
Наименование характеристики
Диапазон рабочих температур, °С
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Средний срок службы, лет
250
150
160
1
10
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Датчик перемещений (деформаций) серии 3549
Ящик для транспортировки
Сетевой адаптер 220В/24В
Кабель передачи данных
Кабель управления
Комплект запасных частей
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
-------
МП АПМ 14-18
Количество
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 14-18 «Датчики перемещений (деформаций) серии
3549. Методика поверки», утверждённому ООО «Автопрогресс-М» 25.01.2018 г.
Основные средства поверки:
- калибратор датчиков деформаций KMF-100 (рег. № 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к датчикам
перемещений (деформаций) серии 3549
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 50 м
и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Walter+Bai AG», Швейцария
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224 Löhningen, Switzerland
Тел.: +41 52 687 25 25, факс: +41 52 687 25 20
E-mail:
Заявитель
Общество с ограниченной ответственностью «МЕЛИТЭК» (ООО «МЕЛИТЭК»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
