Устройства весоизмерительные автоматические FAC5900, ГРСИ 71041-18
Номер госреестра:
71041-18
Наименование СИ:
Устройства весоизмерительные автоматические
Обозначение типа:
FAC5900
Производитель:
Фирма "FINE Mechatronics Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69729
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные автоматические FAC5900
Назначение средства измерений
Устройства весоизмерительные автоматические FAC5900 (далее - средство измерений)
предназначены для измерений массы.
Описание средства измерений
Принцип действия средства измерений основан на использовании гравитационного
притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного
элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал,
пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому
преобразованию, математической обработке электронными устройствами средства измерений
с автоматическим определением измеренного значения массы.
Значение массы объекта отображается в визуальной форме на дисплее средства
измерений, а также сохраняется в электронном запоминающем устройстве.
Средство измерений состоит из следующих функциональных узлов:
- ленточный конвейер, опирающийся на тензорезисторный весоизмерительный датчик
(далее - конвейер взвешивания) и оснащенный оптическим датчиком нахождения объекта
измерений на ленте конвейера взвешивания;
- ленточный конвейер, закрепленный на отдельной раме или на общей раме
с конвейером взвешивания, для транспортировки объекта измерений на конвейер взвешивания
(подающий конвейер, входит в дополнительную комплектацию средства измерений);
- ленточный конвейер на отдельной раме для транспортировки объекта измерений
с конвейера взвешивания (выходной конвейер, входит в дополнительную комплектацию средства
измерений);
- электрический шкаф, содержащий: устройства питания и коммутации; электронное
устройствообработкиизмерительнойинформациииуправленияисполнительными
механизмами средстваизмерений;блокицифровых интерфейсов; сенсорныйэкран,
выполняющий функции дисплея и клавиатуры оператора посредством графического
интерфейса; цифровые интерфейсы связи и релейные выходы.
Выходной конвейер может быть оснащен исполнительным механизмом отбраковки
(сортировки), автоматически приводимым в действие при превышении установленных
пределов разности измеренного и заранее заданного значений массы объекта измерения.
Средство измерений может быть также оснащено сигнальной лампой, защитным
кожухом конвейера взвешивания.
Модификации средства измерений имеют обозначение вида:
FAC5900-[1]W[2]-[3][4]
где:
[1] (если присутствует): M - наличие металл-детектора, L - указание на наибольший
предел измерений 20 кг и более);
[2] типоразмер конвейера взвешивания в зависимости от ширины ленты и наибольшего
предела измерений (согласно таблице 1);
[3] (если присутствует): R - наличие механизма сортировки (конвейер с шириной ленты
менее 400 мм), LR - наличие механизма сортировки (конвейер с шириной ленты 400 мм и более);
[4] (при наличии механизма сортировки) типоразмер механизма сортировки в зависимости
от ширины ленты (согласно таблице 2).
Лист № 2
Всего листов 6
Таблица 1 - Обозначение типоразмера конвейера взвешивания
НаибольшийШирина ленты, мм
предел
150200220250300350360400480500
измерений, кг
1,2150 или200323250------
313
3,0-200323250333 или-----
300
6,0-----350343400--
20,0----- - -400 363 500
Конвейер
ленточный
наклоняемый
Таблица 2 - Обозначение типоразмера механизма сортировки
ШиринаТип механизма сортировки
ленты, Конвейер КонвейерКонвейер
мм ленточный с 2-мя ленточныйроликовый
отклоняющимис механизмомс механизмом
пластинамисортировкисортировки
150150B513 или 200PB-200
200B 200PB-220
- 523-250
250B 250PB-300
300B533 или 250PB-350
350B 250PB-360
- 543-400
400B 250PB или 400PB 400PR
480 - 563-500
- 500 PB 500 PR
150DO
200DO
-
250DO
300DO
350DO
----

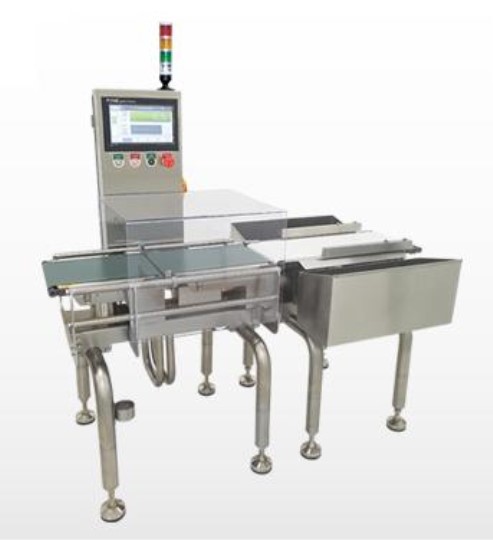

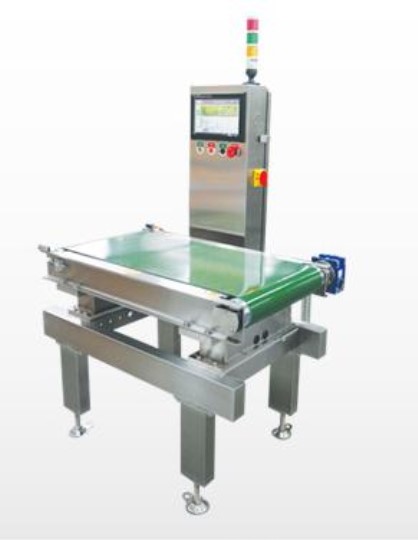

Рисунок 1 - Общий вид средства измерений (примеры)
Внешний вид средства измерений представлен на рисунке 1.
FAC5900-W323FAC5900-W363
Электрический
шкаф
Конвейер
взвешивания
Выходной
конвейер
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение являетсявстроенным,используетсяв стационарной
(закрепленной) аппаратной части с определенными программными средствами.
Для защиты от несанкционированного доступа к метрологически значимой части
программного обеспечения, параметрам регулировки средства измерений, а также измерительной
информации, используются следующие средства:
-невозможностьизменения(втомчислезагрузки)ПОбезприменения
специализированного оборудования производителя без изменения его идентификационных данных;
- разграничение прав доступа к режимам работы средства измерений с помощью пароля.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «Низкий» по Р 50.2.077-2014.
Идентификационные данные ПО доступны для просмотра на наклейке процессора
материнской платы и указаны в таблице 3 (также указывается дата осуществления загрузки ПО
данной версии в процессор).
Версия дисплея доступна для просмотра на экране.
Значение
P 59MT
V 1007 и выше
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики модификации FAC5900-[1]W150-[3][4],
FAC5900-[1]W313-[3][4]
Наименование характеристикиЗначение
Наибольший предел взвешивания в автоматическом режиме (Max), г 1200
Наименьший предел взвешивания в автоматическом режиме (Min), г 12
Цена деления оцифрованной шкалы (d), г 0,2
Пределы допускаемой относительной погрешности при нагрузке (показании) m, %
от 12 до 20 г включ.±5
св. 20 до 50 г включ.±2
св. 50 до 1200 г включ.±1
Точность устройства установки показаний на нуль, в том числе при работе±0,2
устройства выборки массы тары, г
Таблица 5 - Метрологические характеристики модификации FAC5900-[1]W200-[3][4],
FAC5900-[1]W250-[3][4], FAC5900-[1]W323-[3][4]
Метрологическая характеристикаЗначение
Наибольший предел взвешивания в автоматическом режиме (Max), г 12003000
Наименьший предел взвешивания в автоматическом режиме (Min), г 12 30
Цена деления оцифрованной шкалы (d), г 0,2 0,5
Пределы допускаемой относительной погрешности при нагрузке m, %
от 12 до 20 г включ.±5-
св. 20 до 50 г включ.±2-
св. 50 до 1200 г включ.±1-
Пределы допускаемой относительной погрешности при нагрузке m, %
от 30 до 50 г включ.-±5
св. 50 до 125 г включ.-±2
св. 125 до 3000 г включ.-±1
Точность устройства установки показаний на нуль, в том числе при±0,2±0,5
работе устройства выборки массы тары, г
Лист № 4
Всего листов 6
Таблица 6 - Метрологические характеристики модификации FAC5900-[1]W300-[3][4],
FAC5900-[1]W333-[3][4]
Наименование характеристикиЗначение
Наибольший предел взвешивания в автоматическом режиме (Max), г 3000
Наименьший предел взвешивания в автоматическом режиме (Min), г 30
Цена деления оцифрованной шкалы (d), г 0,5
Пределы допускаемой относительной погрешности при нагрузке (показании) m, %
от 30 до 50 г включ.±5
св. 50 до 125 г включ.±2
св. 125 до 3000 г включ.±1
Точность устройства установки показаний на нуль, в том числе при работе±0,5
устройства выборки массы тары, г
Таблица 7 - Метрологические характеристики модификации FAC5900-[1]W343-[3][4],
FAC5900-[1]W350-[3][4], FAC5900-[1]W400[3][4]
Наименование характеристикиЗначение
Наибольший предел взвешивания в автоматическом режиме (Max), г 6000
Наименьший предел взвешивания в автоматическом режиме (Min), г 60
(диапазон показаний от 0 г)
Цена деления оцифрованной шкалы (d), г1
Пределы допускаемой относительной погрешности при нагрузке (показании) m, %
от 60 до 100 г включ. ±5
св. 100 до 250 г включ. ±2
св. 250 до 6000 г включ. ±1
Точность устройства установки показаний на нуль, в том числе при работе ±1
устройства выборки массы тары, г
Таблица 8 - Метрологические характеристики модификации FAC5900-[1]W363-[3][4],
FAC5900-LW400-[3][4], FAC5900-LW500-[3][4]
Наименование характеристикиЗначение
Наибольший предел взвешивания в автоматическом режиме (Max), г 20000
Наименьший предел взвешивания в автоматическом режиме (Min), г 200
(диапазон показаний от 0 г)
Цена деления оцифрованной шкалы (d), г5
Пределы допускаемой относительной погрешности при нагрузке (показании) m, %
от 200 до 300 г включ.±2
св. 300 до 1000 г включ.±1
св. 1000 до 20000 г включ. ±0,5
Точность устройства установки показаний на нуль, в том числе при работе±0,5
устройства выборки массы тары, г
Значение
100 % Max
до 100 % Max
1 d
Таблица 9 - Основные технические характеристики
Наименование характеристики
Диапазон выборки массы тары (в статическом режиме)
Диапазон предварительного задания массы тары
Точность установки массы тары
Скорость движения ленты конвейера взвешивания (v), не более,
для модификаций:
FAC5900-[1]W313-[3][4], FAC5900-W150-[3][4]
FAC5900-[1]W200-[3][4], FAC5900-[1]W250-[3][4], FAC5900-[1]W323-[3][4]
FAC5900-[1]W300-[3][4], FAC5900-[1]W333-[3][4]
FAC5900-[1]W343-[3][4], FAC5900-[1]W350-[3][4], FAC5900-[1]W400-[3][4]
FAC5900-[1]W363-[3][4], FAC5900-LW400-[3][4], FAC5900-LW500-[3][4]
74
74
58
53
53
Лист № 5
Всего листов 6
Значение
от 187 до 250
50±1
2000
1000
2000
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры средства измерений, мм, не более
- высота
- ширина
- длина
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность (без конденсации влаги), %
от +5 до +35
от 0 до 85
Знак утверждения типа
наносится на маркировочную табличку , расположенную на корпусе средства измерений
методом гравировки (или рядом с маркировочной табличкой с помощью наклейки), а также
на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Обозначение
--
МП 204-28-2017
-
Количество
1 шт.
1 экз.
1 экз.
1 шт.
-
1 шт.
Таблица 10 - Комплектность средства измерений
Наименование
Устройство весоизмерительное автоматическое
Руководство по эксплуатации
Методика поверки
Устройство для сортировки и/или отбраковки груза (по
дополнительному заказу)
Ветрозащитный кожух верхний (по дополнительному
заказу)
Металл-детектор (по дополнительному заказу)
-
1 шт.
Поверка
осуществляется по документу МП 204-28-2017 «ГСИ. Устройства весоизмерительные
автоматические FAC5900. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.11.2017 г.
Основные средства поверки:
-гири, соответствующие классу точности F
1
, F
2
или М
1
по ГОСТ OIML R 111-1-2009.
-весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического
взвешивания),обеспечивающиеизмеренияиспытательнойнагрузкиспогрешностью,
не превышающей 1/3 пределов допускаемой абсолютной погрешности средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
весоизмерительным автоматическим FAC5900
Техническая документация «FINE Mechatronics co.,Ltd».
Лист № 6
Всего листов 6
Изготовитель
«FINE Mechatronics co.,Ltd», Республика Корея
Адрес: 12, 148 Beon-gil, Sagimakgol-ro, Jungwon-gu, Seongnam-si, Gyeonggi-do, Korea
Телефон: +82 031 732 5720
Факс: +82 031 732 5725
Web-сайт:
E-mail: sales@
Заявитель
Закрытое акционерное общество «БЕСТРОМ» (ЗАО «БЕСТРОМ»)
ИНН 5024036083
Адрес: 143405, Московская обл., г. Красногорск, Ильинское ш., д. 15
Телефон: (495) 562-2429, (495) 580-8102
Факс: (495) 561-2813
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22584-02 | Устройства контроля радиационных и электрических характеристик рентгеновских аппаратов | УКРЭХ | НПЦ медицинской радиологии, г.Москва | 2 года | Перейти |
| 12108-90 | Устройства контроля загрузки | 9058 УК-110 | ПО "Точмаш", Украина, г.Одесса | 1 год | Перейти |
| 15246-96 | Устройства переключения тарифов | QVM1 | Фирма "Schlumberger Industries", Венгрия | 4 года | Перейти |
| 57140-14 | Устройства сбора и передачи данных | P2LPC | Фирма "ISKRAEMECO" (Iskraemeco d.d.), Словения | 6 лет | Перейти |
| 61809-15 | Приборы весоизмерительные | DIS2116, DWS2103 | Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
