Анализаторы рентгенофлуоресцентные портативные EXPLORER 5000, ГРСИ 71038-18
Номер госреестра:
71038-18
Наименование СИ:
Анализаторы рентгенофлуоресцентные портативные
Обозначение типа:
EXPLORER 5000
Производитель:
Фирма "Jiangsu Skyray Instrument Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69726
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы рентгенофлуоресцентные портативные EXPLORER 5000
Назначение средства измерений
Анализаторы рентгенофлуоресцентные портативные EXPLORER 5000 (далее -
анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах,
а также в других твердых веществах и материалах (минералы, руды, почвы, пластик)
в соответствии с аттестованными методиками (методами) измерений (при использовании
в сфере государственного регулирования обеспечения единства измерений).
Описание средства измерений
Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского
излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует
с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр
которого зависит от элементного состава пробы. Расчет массовой доли анализируемого
элемента основан на зависимости интенсивности характеристического рентгеновского
излучения от содержания элемента в пробе.
Конструктивно анализаторы выполнены в едином корпусе, основными элементами
конструкции которого являются: источник рентгеновского излучения, детектор, управляющая
электроника и блок питания - скомпонованные в пыле- и влагозащищенном корпусе из
ударопрочного пластика. В качестве источника рентгеновского излучения используется
маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит
полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый
дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство
Пельтье. Для защиты детектора от повреждения применяются защитные входные окна.
В анализаторах реализована функция автоматического отключения питания рентгеновской
трубки при отсутствии образца перед измерительным окном, а также функция блокировки
питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.
Время измерения выбирается оператором от 1 до 6000 с.
Анализаторы оснащены встроенным компьютером с сенсорным цветным дисплеем
(размер экрана 111×62 мм, разрешение экрана 1280x720 пикселей) и возможностью
подсоединения внешнего компьютера через USB кабель. Также данные могут передаваться
с анализаторов с использованием встроенной флэш карты с помощью карт-ридера либо выведено
на печать с помощью Bluetooth принтера. Результаты измерений, включая снятые спектры,
и параметры градуировочных зависимостей хранятся в памяти анализаторов.
Анализаторы предназначены для измерения легких и тяжелых элементов от Mg до U на
основе метода фундаментальных параметров и эмпирических калибровок, которые сохранены
во встроенном программном обеспечении анализатора.
Общий вид средства измерений и обозначение места нанесения знака поверки
представлены на рисунке 1.
Лист № 2
Всего листов 5
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (ПО), позволяющим
осуществлять сбор экспериментальных данных, сохранять полученные результаты.
Конструкция средства измерений исключает возможность несанкционированного
влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
ExplorerXRF
не ниже
Explorer_1.5.1_170919_R
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристик
Регистрируемые элементы
Диапазон измерений массовой доли элементов, %
Значение
от Mg до U
от 0,10 до 99,0

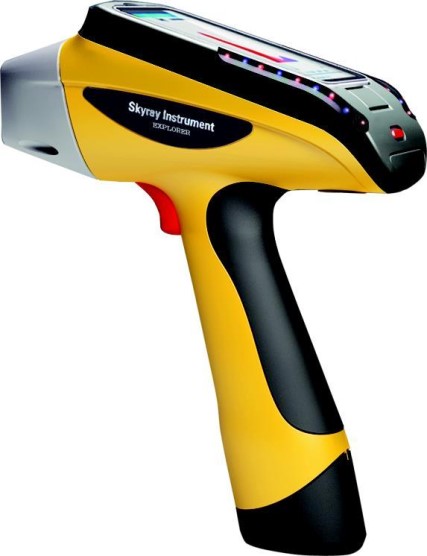

Рисунок 1 - Общий вид средства измерений
Место нанесения знака
поверки
Лист № 3
Всего листов 5
Значение
±60
±30
±10
±5
Наименование характеристик
Пределы допускаемой относительной
погрешности измерений массовой доли элементов
для диапазонов
1)
, %:
от 0,10 до 1,0 % включ.
св. 1,0 до 10,0 % включ.
св. 10,0 до 50,0 % включ.
св. 50,0 до 99,0 % включ.
___________________
1)
П
ри времени измерения не менее 60 с.
Значение
от 1 до 6000
50
7,4
8
24
9
27
330
90
244
1,8
Таблица 3 - Основные технические характеристики
Наименование характеристик
Задаваемое время измерения, с
Максимальное напряжение на рентгеновской
трубке, кВ
Параметры электрического питания:
- напряжение постоянного тока, В
Время непрерывной автономной работы от
аккумулятора, ч, не менее:
- стандартный аккумулятор
- аккумулятор увеличенной емкости
Ёмкость аккумулятора, А·ч:
- стандартный аккумулятор
- аккумулятор увеличенной емкости
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
от -10 до +50
95
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
EXPLORER 5000
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Анализатор рентгенофлуоресцентный портативный
CD диски с внешним программным обеспечением
и руководствами по эксплуатации анализатора
и программного обеспечения на английском языке
Зарядное устройство
Автомобильное зарядное устройство
Аккумулятор
Кабель электропитания
Дополнительное окно
-
-
-
-
-
-
2 шт.
1 шт.
1 шт.
2 шт.
1 шт.
3 шт.
Лист № 4
Всего листов 5
Обозначение
Количество
SS316
--
1 шт.
1 шт.
1 шт.
Продолжение таблицы 4
Наименование
Образец состава стали для настройки и проверки
работоспособности анализатора
Картридер
Кабура для переноски
Образцы пластиков, почв, руд для настройки и проверки
работоспособности анализатора
1)
-
РЭ
МП 269-251-2017
-
-
1 экз.
1 экз.
1 шт.
Руководство по эксплуатации
Методика поверки
Кейс с ремнем для его переноски
___________________
1)
По заказу
Поверка
осуществляется по документу МП 269-251-2017 «ГСИ. Анализаторы рентгено-флуоресцентные
портативные EXPLORER 5000. Методика поверки», утвержденному ФГУП «УНИИМ» 29 января
2018 г.
Основные средства поверки:
- стандартные образцы состава сталей легированных ГСО 8876-2007 (интервал
аттестованных значений массовой доли элементов от 0,0023 до 38 %, интервал границ
абсолютной погрешности аттестованных значений при Р=0,95 ±(от 0,0002 до 0,1 %);
- стандартныеобразцысоставалатуни марок Л70, Л68, Л63, ЛО70-1, ЛО62-1 (комплект VSL3)
ГСО 10742-2016 (интервал аттестованных значений массовой доли элементов от 0,0046 до 74 %,
интервалграницабсолютнойпогрешностиаттестованныхзначенийприР=0,95 ±( от 0,0006 до 0,6 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
рентгенофлуоресцентным портативным EXPLORER 5000
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах. Основные положения.
Техническая документация фирмы «Jiangsu Skyray Instrument Co., Ltd.», Китай.
Изготовитель
Фирма «Jiangsu Skyray Instrument Co., Ltd.», Китай
Адрес: 1888 West Zhonghuayuan Rd, Kunshan City, Jiangsu Province
Телефон: +86 800-9993-800; факс: +86 800-9993-800
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «РУСПРОМТЕХСНАБ»
(ООО «РУСПРОМТЕХСНАБ»)
Адрес: 454021, г. Челябинск, ул. 250-летия Челябинска д. 13 пом. 6
Телефон: +7(351) 277-81-80
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
