Спектрометр оптический эмиссионный с индуктивно связанной плазмой SPECTRO ARCOS, ГРСИ 71034-18
Номер госреестра:
71034-18
Наименование СИ:
Спектрометр оптический эмиссионный с индуктивно связанной плазмой
Обозначение типа:
SPECTRO ARCOS
Производитель:
Фирма "Spectro Analytical Instruments GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 133159/11
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69722
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометр оптический эмиссионный с индуктивно связанной плазмой
SPECTRO ARCOS
Назначение средства измерений
Спектрометр оптический эмиссионный с индуктивно связанной плазмой SPECTRO ARCOS
(далее - спектрометр) предназначен для измерения массовой доли и массовой концентрации
химических элементов жидких проб в соответствии с аттестованными методика (методами),
измерений (при использовании в сфере государственного регулирования обеспечения единства
измерений) для анализа состава металлов и сплавов, ферросплавов, объектов окружающей среды.
Описание средства измерений
Принцип действия спектрометра основан на методе эмиссионного спектрального анализа
в ультрафиолетовой и видимой областях спектра. Массовая доля и массовая концентрация
элементов в образце определяется по градуировочным зависимостям между интенсивностью
эмиссионного излучения от исследуемых элементов и содержанием этих элементов.
Конструктивно спектрометр выполнен в стационарном настольном исполнении.
Спектрометр состоит из следующих основных блоков: источника возбуждения спектра;
оптической системы; системы регистрации; системы автоматического управления.
Источник возбуждения эмиссионного спектра состоит из плазменной горелки,
распылительной камеры, перистальтического насоса, генератора с регулируемой мощностью
в диапазоне от 0,7 до 2,0 кВт.
Оптическая система спектрометра имеет круговую конструкцию сдвоенной оптической
системы Пашена-Рунге с термостабилизацией.
Система регистрации включает полупроводниковые детекторы и электронную систему
параллельного считывания, что позволяет обрабатывать одновременно до 1000 спектральных
линий. Ширина входных щелей детекторов от 10 до 15 мкм дает возможность обрабатывать
оптический спектр в рабочем диапазоне длин волн от 130 до 770 нм.
Система управления на основе персонального компьютера предназначена для
автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Градуировка спектрометра осуществляется с помощью стандартных образцов. Параметры
градуировочных характеристик хранятся в памяти компьютера.
Общий вид спектрометра представлен на рисунке 1. Место нанесения знака поверки
указано стрелкой.
Пломбирование спектрометра не предусмотрено.

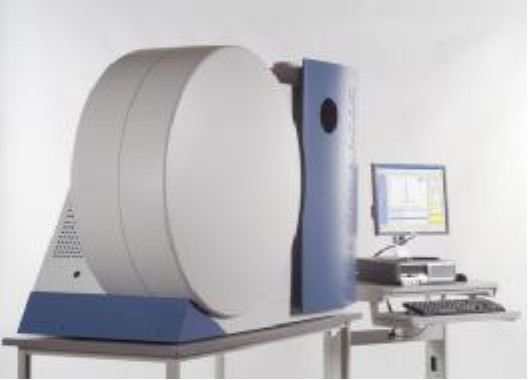

Рисунок 1 - Общий вид спектрометра SPECTRO ARCOS
Лист № 2
Всего листов 4
Программное обеспечение
Спектрометр оснащенустанавливаемымна внешнийкомпьютер программным
обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять
сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать
результаты измерений на внешние устройства или на принтер.
Основные функции и разделение ПО:
- метрологически значимая часть содержит информацию о длинах волн, расчетах
калибровочных коэффициентов и вычисления на их основе массовой концентрации определяемых
элементов, отвечает за хранение данных градуировочных характеристик, отображение результатов
измерения и вывод их на периферийные устройства.
- метрологически незначимая часть содержит информацию о настройках дисплея (яркости,
контрастности, данных о количестве языков пользователя, доступных в меню спектрометра),
о настройках процедур архивирования полученных результатов и программ работы спектрометра.
ПО идентифицируется при включении спектрометра, информация о идентификационном
наименовании и версии ПО выдается при обращении к соответствующему пункту меню ПО.
Идентификатор метрологически значимой части указан в первой цифре номера версии.
Защита архивов данных проведенных измерений и файлов с градуировочными
характеристиками от непреднамеренных воздействий обеспечивается функциями резервного
копирования.
В процессе эксплуатации предусмотрено обновление ПО, касающееся изменений
и дополнений метрологически незначимой части ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSmart Analyzer Vision
Номер версии (идентификационный номер) ПО не ниже 5.0
Цифровой идентификатор ПО -
Конструкция спектрометра исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Значения
0,2
1,0
1,0
от 0,005 до 90
Таблица 2 - Метрологические характеристики
Наименование характеристик
Предел обнаружения контрольных элементов (с распылителем
поперечного потока), мкг/дм
3
, не более:
- марганец
- мышьяк
- свинец
Диапазон измерения массовой доли элементов в сталях, сплавах,
ферросплавах, %
Диапазон измерения массовой концентрации элементов в водных
растворах, г/дм
3
от 1·10
-6
до 10
1
Предел допускаемого относительного среднего квадратического
отклонения результатов измерений выходного сигнала, при
массовой концентрации не менее 0,5 мг/дм
3
, %
Пределы допускаемой относительной погрешности измерений
массовой доли элементов, %
±5
Лист № 3
Всего листов 4
Значения
от 130 до 770
8,5
750
230±11,5
50/60
4,5
1074
1610
753
250
Таблица 3 - Основные технические характеристики
Наименование характеристик
Рабочий спектральный диапазон, нм
Оптическое разрешение, пм
Фокусное расстояние, мм
Параметры электропитания:
- напряжение, В
- частота, Гц
Потребляемая мощность, кВ·А, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, % не более
Средний срок службы, лет
от +15 до +35
80
10
Знак утверждения типа
наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность спектрометра представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Спектрометр-
Руководство по эксплуатации-
Методика поверки МП 230-241-2017
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 230-241-2017 «ГСИ. Спектрометр оптический эмиссионный
с индуктивно связанной плазмой SPECTRO ARCOS. Методика поверки», утвержденному
ФГУП «УНИИМ» 16 января 2018 г.
Основные средства поверки:
- ГСО 7877-2000 (массовая концентрация ионов свинца 1,0 г/дм
3
, относительная
погрешность ±1,0 %);
- ГСО 7875-2000 (массовая концентрация ионов марганца 1,0 г/дм
3
, относительная
погрешность ±1,0 %);
- ГСО 7143-95/7144-95 (массовая концентрацияионовмышьякаот0,095 до0,105 г/дм
3
/от0,0475
до 0,0525 г/дм
3
, относительная погрешность ±1,0 %);
- ГСО 7876-2000 (массовая концентрация ионов марганца 10 г/дм
3
, относительная
погрешность ±1,0 %);
- ГСО 1809-91П (массовая доля серы 0,0204 %, абсолютная погрешность ±0,0005 %;
массовая доля хрома 1,10 %, абсолютная погрешность ±0,01 %);
- ГСО 3011-2002 (массовая доля железа 99,1 %, абсолютная погрешность ±0,1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса спектрометра.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной
спектрометрии
ПНД Ф 14.1:2:4.135-98 Количественный химический анализ вод. Методика выполнения
измерений массовой концентрации элементов в пробах питьевой, природных, сточных вод
и атмосферных осадков методом атомно-эмиссионной спектрометрии с индуктивно связанной
плазмой
ПНД Ф 13.1.66-09 Количественный химический анализ атмосферного воздуха
и выбросов в атмосферу. Методика выполнения измерений массовой концентрации элементов
в промышленных выбросах методом атомно-эмиссионной спектрометрии с индуктивно-
связанной плазмой.
ПНД Ф 13.2.3.67-09 Количественный химический анализ атмосферного воздуха
и выбросов в атмосферу. Методика выполнения измерений массовой концентрации элементов
в атмосферном воздухе населенных мест, воздухе санитарно-защитной зоны,
ГОСТ Р 55079-2012 Сталь. Метод атомно-эмиссионного анализа с индуктивно связанной
плазмой.
Нормативные и технические документы, устанавливающие требования к спектрометру
оптическому эмиссионному с индуктивно связанной плазмой SPECTRO ARCOS
Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия
Адрес: Boschtrasse 10 В-47533 Kleve Germany
Телефон: + 49 2821 8922 102, факс: + 49 2821 892 202
Web-сайт:
Заявитель
Публичное акционерное общество «Северский трубный завод» (ПАО «СТЗ»)
ИНН 6626002291
Адрес: 623380, Свердловская область, г. Полевской, ул. Вершинина, д. 7
Телефон: +7 (34350) 3-21-01, факс: +7 (34350) 3-41-97
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии», (ФГУП «УНИИМ»)
Адрес: 620000, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81901-21 | Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES | Agilent модели 5800 и 5900 | Фирма "Agilent Technologies Bayan Lepas Free", Малайзия | 1 год | Перейти |
| 68542-17 | Масс-спектрометры с индуктивно-связанной плазмой | NexION 2000 | Фирма "PerkinElmer, Inc.", США | 1 год | Перейти |
| 45356-10 | Тестер оптический | ОТ-3-1 | ЗАО "Институт информационных технологий", Беларусь, г.Минск | 1 год | Перейти |
| 28807-05 | Анализатор спектра оптический | MS9710C | Фирма "Anritsu Corporation", Япония | 1 год | Перейти |
| 44809-10 | Спектрометр рентгенофлуоресцентный | ARL 8410 XRF | Фирма "Applied Research Laboratories" (ARL), Швейцария | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
