Резервуар стальной вертикальный цилиндрический РВС-2000, ГРСИ 71009-18
Номер госреестра:
71009-18
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВС-2000
Производитель:
Куйбышевский завод монтажных и рулонных заготовок, г.Куйбышев (Самара)
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1 (изготовлен в 1988 г.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69697
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВС-2000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВС-2000 предназначен для измерений
объёма trial и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
2000 м
3
.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической
стенки, днища и крыши.
Цилиндрические стенки резервуара включают в себя восемь цельносварных поясов
полистовой сборки.
Резервуарстальной вертикальныйцилиндрический РВС-2000 (№1) расположен натерритории
УПНГ ЦППН-2 УПСВ «Северное» месторождение Томской области ОАО «Томскнефть» ВНК.

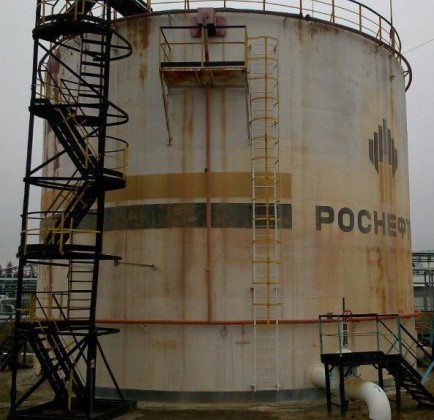

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,20
Значение
2000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
измерений вместимости (геометрический метод), %
Лист № 2
Всего листов 3
Таблица 2 - Основные технические характеристики резервуара
Наименование характеристикиЗначение
Средний срок службы, лет, не trial 20
Условия эксплуатации:
-
температура окружающей среды, °С
от минус 40 до плюс 50
-
атмосферное давление, кПа от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Обозначение
РВС-2000
Количество.
1 шт.
Паспорт стального вертикального цилиндрического резервуара
РВС-2000 № 1
-1 экз.
Градуировочная таблица-1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
-
рулетка измерительная металлическая с грузом РНГ (регистрационный номер 43611-10),
диапазон измерений от 0 до 20 м, класс точности 2;
-
рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный
номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2.
-
толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), диапазон
измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении
толщины ±0,1 мм;
-
штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0
до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
-
линейка измерительная металлическая (регистрационный номер 96-70), диапазон
измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
-
нивелир с компенсатором DSZ3 (регистрационный номер 29722-05), диапазон
измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км
двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому РВС-2000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия
Лист № 3
Всего листов 3
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Куйбышевский завод рулонных и монтажных заготовок (изготовлен в 1988 г.)
Адрес: 443099, г. Куйбышев, ул. Молодогвардейская, д. 35
Заявитель
Открытое акционерное общество «Томскнефть» Восточной нефтяной компании
(ОАО «Томскнефть» ВНК)
Адрес: 636780, Томская область, г. Cтрежевой, ул. Буровиков, д. 23
Телефон: 8 (38259) 63231; факс: 8 (38259) 63122
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: 8 (3822) 55-44-86; факс: 8 (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
