Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, ГРСИ 70971-18
Номер госреестра:
70971-18
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-5000, РВС-10000
Производитель:
Областное ГУП "Нефтебаза "Красный Яр", пос.Красный Яр
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ РВС-5000: 4, 3; РВС-10000: 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69659
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000 предназначены
для измерения объема нефти, а также для приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью
5000 м
3
,10000 м
3
.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической
стенки, днища и крыши.
Цилиндрическая стенка резервуаров включает в себя:
- восемь цельносварных поясов полистовой сборки (РВС-10000);
- десять цельносварных поясов полистовой сборки (РВС-5000).
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства,
расположенные в нижней части резервуара.
Резервуары РВС-5000 (№№ 4, 3), РВС-10000 (№ 1) расположены на «ПСП Северная
нефть» ООО «РН-Северная нефть», Головные сооружения, г. Усинск.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000
представлен на рисунках: 1, 2.

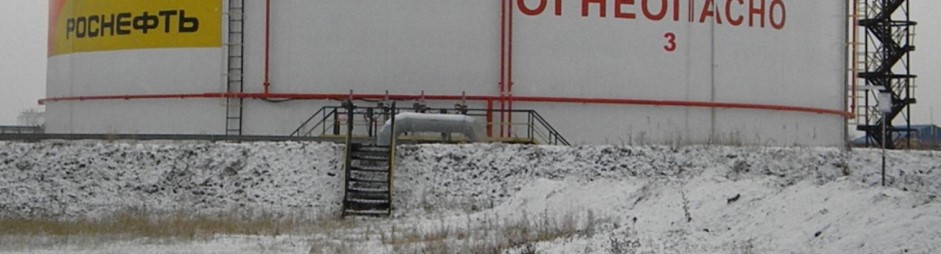

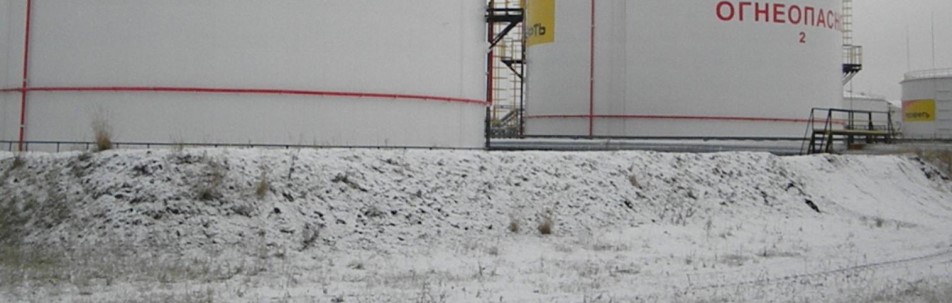

Рисунок 1 - Общий вид резервуаров РВС-5000
Лист № 2
Всего листов 4

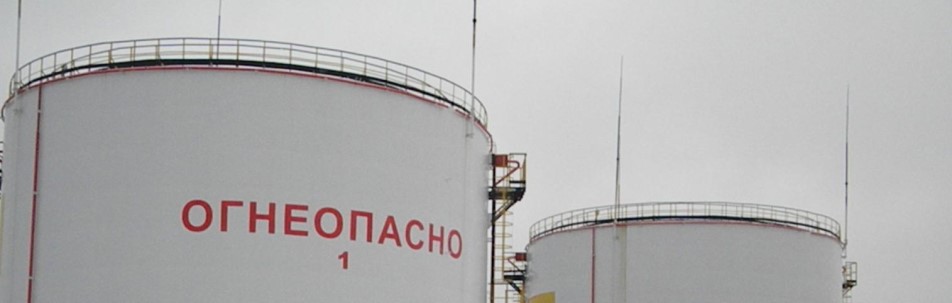

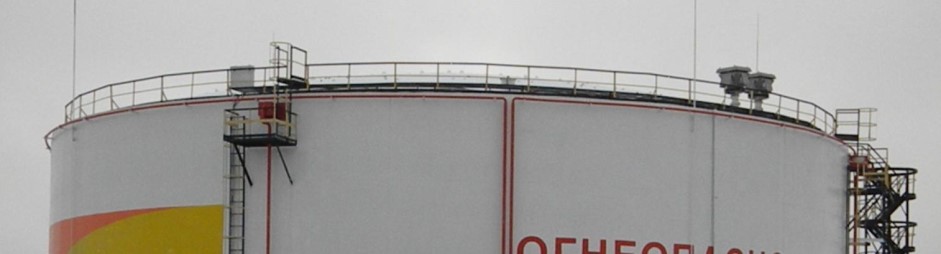

Рисунок 2 - Общий вид резервуара РВС-10000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000,
РВС-trial не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,10
Таблица 1 - Метрологические характеристики
Значение
РВС-5000РВС-10000
Заводской номер резервуара
431
5000 10000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Наименование характеристики
Таблица 2 - Технические характеристики
Значение
РВС-5000РВС-10000
Заводской номер резервуара
431
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
- 50 до +50
от 84,0 до 106,7
30
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РВС-5000
РВС-5000
РВС-10000
РВС-10000
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Количество
2 шт.
2 экз.
2 экз.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м
(регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-5000, РВС-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости.
Изготовитель
Областное государственное унитарное предприятие «Нефтебаза «Красный Яр»
(ГУП «Нефтебаза «Красный Яр»)
ИНН 5433108317
Адрес: 630533, Новосибирская область, Новосибирский район, п. Красный Яр
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «РН-Северная нефть»
(ООО «РН-Северная нефть»)
ИНН 1106019518
Адрес: 169710, Республика Коми, г. Усинск, ул. Приполярная, 1
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
