Номер госреестра:
70937-18
Наименование СИ:
Микроомметры
Обозначение типа:
C.A 6255
Производитель:
Фирма "Chauvin-Arnoux", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.04.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69625
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры C.A 6255
Назначение средства измерений
Микроомметры C.A 6255 (далее - микроомметры) предназначены для измерений
электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Описание средства измерений
Принцип действия микроомметров основан на измерении падения напряжения
постоянного тока на объекте измерения, возникающего при пропускании через него постоянного
тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по
закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и
результат измерений отображается на жидкокристаллическом (ЖК) дисплее. Управление
процессом измерений осуществляется при помощи встроенного микроконтроллера. Результаты
измерений могут быть сохранены в памяти прибора, переданы на компьютер (с помощью
внешнего ПО «MOT») или распечатаны на внешнем принтере.
Измерения производятся при двух направлениях тока для компенсации паразитных
напряжений по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления
соединительных проводников.
Основные узлы микроомметров: источник постоянного испытательного тока, усилитель,
вольтметр, АЦП, микроконтроллер, ЖК-дисплей, источник питания.
Процесс управления всеми функциями прибора осуществляется с помощью поворотного
переключателя и функциональных клавиш. Микроомметры могут функционировать в нескольких
режимах измерений: ручном, дистанционном, автоматическом, индуктивной нагрузки,
безиндуктивной нагрузки. Для безопасного проведения измерений сопротивления обмоток
двигателей, генераторов или трансформаторов (индуктивная нагрузка) микроомметры
оснащены системой автоматического разряда нагрузки.
Микроомметры имеют режим температурной коррекции значений сопротивления.
В режиме температурной коррекции результаты измерений сопротивлений образцов приводятся
к стандартной температуре +20
°
С. Коррекция проводится по хранимым в памяти прибора
значениям температурных коэффициентов сопротивлений различных металлов и результатам
измерений температуры измеряемого образца с помощью внешнего датчика типа Pt100.
Микроомметры имеют звуковую индикацию о превышении или снижении измеряемой
величины заданного порогового значения. Для связи с внешним персональным компьютером
или принтером микроомметры оснащены интерфейсом RS232.
Конструктивно микроомметры выполнены в полипропиленовых корпусах в виде кейса
с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления,
индикации размещены на лицевых панелях.
Общий вид микроомметров, схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки представлены на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям прибора
осуществляется пломбировка корпуса специальными наклейками, при повреждении которых
остается несмываемый след. На наклейке в виде штрих-кода указывается серийный номер
прибора и дата продажи (отгрузки).
Питание микроомметров осуществляется как от встроенного аккумулятора, так и от сети
переменного тока.
Лист № 2
Всего листов 4

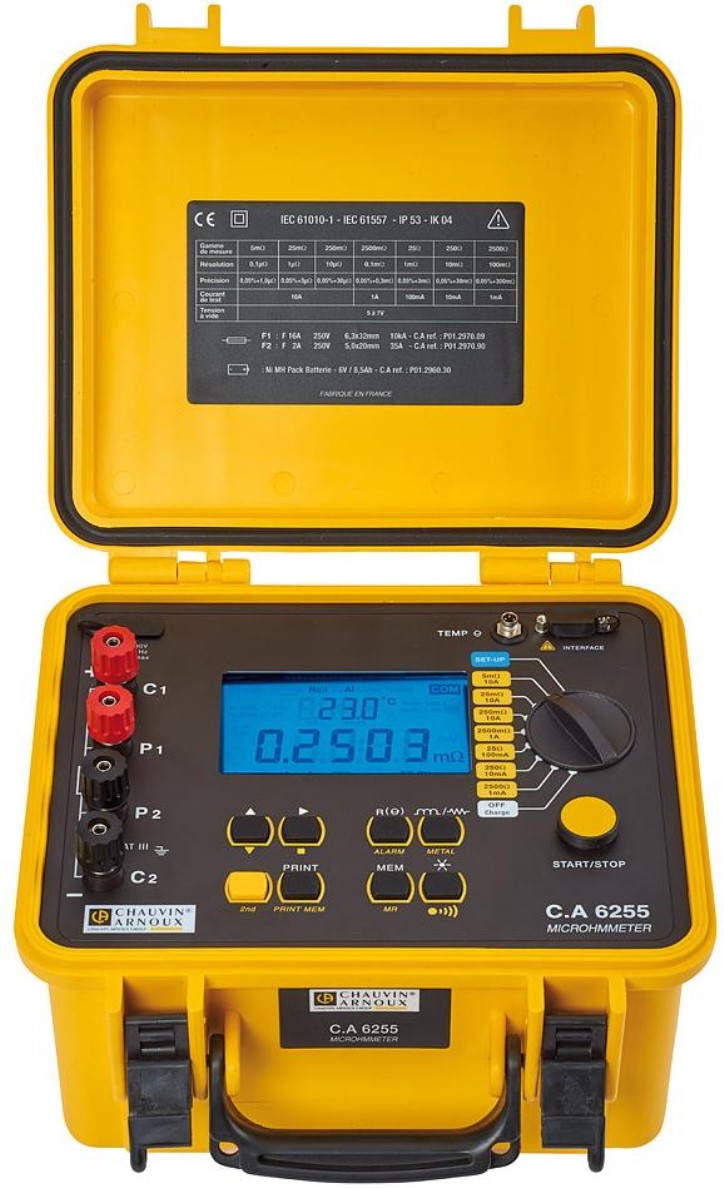

Рисунок 1 - Общий вид микроомметров C.A 6255
Программное обеспечение
отсутствует.
Место нанесения
знака поверки
Место
пломбирования
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики микроомметров C.A 6255
Сила постоянногоПределы измеренийПределы допускаемой основной абсолютной
измерительного тока, сопротивления погрешности измерений сопротивления
Апостоянному токупостоянному току, Δ, мОм, Ом
10 5,0000 мОм ±(0,0005∙Rизм.+10 е.м.р.)
10 25,000 мОм
10250,00 мОм
12500,0 мОм
0,125,000 Ом
±(0,0005∙Rизм.+3 е.м.р.)
0,01250,00 Ом
0,0012500,0 Ом
Примечания
Rизм. - измеренное значение сопротивления, мОм, Ом;
е.м.р. - единицы младшего разряда
Температурный коэффициент для определения дополнительной абсолютной погрешности
измерений сопротивления постоянному току составляет 0,1∙Δ/
°
С.
270×250×180
Таблица 2 - Основные технические характеристики микроомметров C.A 6255
Наименование характеристики Значение
Параметры электрического питания:
- напряжение переменного тока, Вот 90 до 264 включ.
- частота переменного тока, Гцот 45 до 420 включ.
- напряжение постоянного тока, В 6
Габаритные размеры, мм,
(длина×ширина×высота)
Масса, кг4
Нормальные условия измерений:
- температура окружающего воздуха,
°
Сот +18 до +28
- относительная влажность воздуха, % 75
Рабочие условия измерений:
- температура окружающего воздуха,
°
Сот 0 до +50
- относительная влажность воздуха, %80 без конденсации
Знак утверждения типа
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Микроомметр C.A 6255
Комплект измерительных кабелей
Кабель питания
Кабель RS232
Компакт диск с ПО «MOT»
Руководство по эксплуатации
Методика поверки
Обозначение
------
ИЦРМ-МП-009-18
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ИЦРМ-МП-009-18 «Микроомметры C.A 6255. Методика
поверки», утвержденному ООО «ИЦРМ» 01.03.2018 г.
Основные средства поверки: катушки электрического сопротивления Р310, Р321, Р331
(регистрационный номер в Федеральном информационном фонде № 1162-58, кл. т. 0,01).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микроомметрам C.A 6255
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Изготовитель
Фирма «Chauvin-Arnoux», Франция
Адрес: 190, rue Championnet, 75876 PARIS Cedex 18, France
Телефон (факс): +(33) 01 44 85 44 85 (+(33) 01 46 27 73 89)
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Мега-Т» (ООО «Мега-Т»)
Адрес: 197198, г. Санкт-Петербург, ул. Введенская, д. 21, лит. А, пом. 1Н
Телефон (факс): +7 (812) 644 53 20 (+7 (812) 644 53 20)
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
