Трансформаторы напряжения PTW5-2-110-SD01907FF, ГРСИ 70918-18
Номер госреестра:
70918-18
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
PTW5-2-110-SD01907FF
Производитель:
Фирма "GE Digital Energy - Instrument Transformer, Inc.", США
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 54024505, 54024506
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69606
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения PTW5-2-110-SD01907FF
Назначение средства измерений
Трансформаторы напряжения PTW5-2-110-SD01907FF (далее - трансформаторы)
предназначены для передачи сигнала измерительной информации средствам измерений,
устройствам защиты, автоматики, сигнализации и управления в электрических установках
переменного тока промышленной частоты.
Описание средства измерений
Трансформаторы относятся к классу измерительных преобразователей. Принцип
действия трансформаторов основан на преобразовании посредством электромагнитной
индукции переменного тока одного напряжения в переменный ток другого напряжения при
неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными, с литой изоляцией, с одним изолированным
выводом первичной обмотки, выполненным в виде ламельного контакта, расположенного в
верхней части корпуса трансформатора.
Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой
крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка,
закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Для закрепления в ячейке комплектного распределительного устройства на подошве
корпуса трансформаторов предусмотрены отверстия под болты.

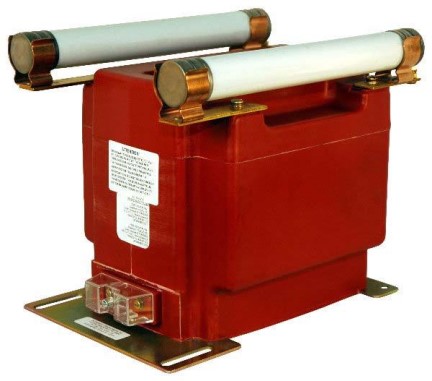

Общий вид трансформаторов с обозначением места пломбирования от несанкциони-
рованного доступа и места нанесения знака поверки представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов с обозначением места пломбирования
от несанкционированного доступа и места нанесения знака поверки
Программное обеспечение
отсутствует.
Место пломбирования от
несанкционированного
доступа
Место
нанесения знака
поверки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов
Характеристика
Номинальные напряжения первичных обмоток, кВ
Номинальные напряжения основных вторичных обмоток, В
Класс точности основных вторичных обмоток
Номинальная мощность основных вторичных обмоток, В·А
Номинальная частота переменного тока, Гц
Габаритные размеры, (длина×ширина×высота), мм, не более
Масса, кг, не более
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Средняя наработка на отказ, ч
Средний срок службы, лет
Значение
12; 14,4
100; 120
0,5
75
50
394×235×287
38,6
У3
300000
25
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
2 шт.
Количество
Таблица 2 - Комплектность трансформаторов
Наименование изделия
Трансформатор напряжения PTW5-2-110-SD01907FF
Зав. №№ 54024505, 54024506
Паспорт
2 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном
информационном фонде 55310-13);
- прибор для измерения электроэнергетических величин и показателей качества
электрическойэнергииЭнергомонитор-3.3Т(регистрационныйномервФедеральном
информационном фонде 31953-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, или в паспорт, или на корпус
трансформатора.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам
напряжения PTW5-2-110-SD01907FF
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
Лист № 3
Всего листов 3
Изготовитель
GE Digital Energy - Instrument Transformer, Inc., США
Адрес: 1907 Calumet Street. Clearwater, Florida, USA, 33765
Web-сайт:
Тел./Факс: +1-727-298-2000/+1-905-201-2455
Заявитель
Общество с ограниченной ответственностью «РусЭнергоПром» (ООО «РусЭнергоПром»)
ИНН 7725766980
Адрес: 115114, г. Москва, Дербеневская набережная, дом 7, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
