Номер госреестра:
70917-18
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТФНД-110М-II
Производитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 1918, 1920, 1959 (изготовлены в 1975 г.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69605
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФНД-110М-II
Назначение средства измерений
Трансформаторы тока ТФНД-110М-II (далее - трансформаторы) предназначены для
передачи сигнала измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Описание средства измерений
Трансформаторы относятся к классу измерительных преобразователей. Принцип
действия трансформаторов основан на преобразовании силы переменного тока посредством
электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными, состоящими из первичной и вторичной
обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания
уровня масла контролируют с помощью маслоуказателя, установленного в верхней части
крышки. Основание трансформаторов представляет собой металлический сварной цоколь,
с одной стороны которого расположена клеммная коробка.
Крепление фарфоровой покрышки к основанию механическое.
Общий вид трансформаторов с обозначением места пломбирования от несанкциони-
рованного доступа и места нанесения знака поверки представлен на рисунке 1.

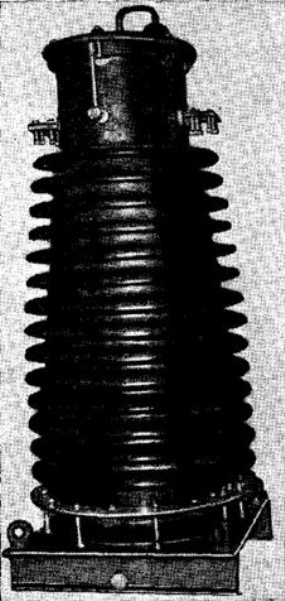

Рисунок 1 - Общий вид трансформаторов с обозначением места пломбирования
от несанкционированного доступа и места нанесения знака поверки
Место
нанесения знака
поверки
Место пломбирования от
несанкционированного
доступа
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикитрансформаторов
представлены в таблице 1.
30
5
от -40 до +40
Значение
1000
5
110
126
3
0,5
50
660×660×1480
740
Таблица 1 - Метрологические и технические характеристики трансформаторов
Характеристика
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальное напряжение U
ном
, кВ
Наибольшее рабочее напряжение, кВ
Количество вторичных обмоток для измерений
Класс точности вторичных обмоток для измерений
Номинальная вторичная нагрузка S
2ном
с индуктивно-активным
коэффициентом мощности cos φ
2
=0,8, В·А
Номинальная частота переменного тока, Гц
Номинальный коэффициент безопасности K
Бном
вторичных обмоток
для измерений, не более
Габаритные размеры, (длина×ширина×высота), мм, не более
Масса, кг, не более
Рабочие условия измерений:
-температура окружающего воздуха, °С
-относительная влажность воздуха при температуре окружающего
воздуха +30 °С, %
Средняя наработка на отказ, ч
95
220000
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Комплектность трансформаторов представлена в таблице 2.
Таблица 2 - Комплектность трансформаторов
Наименование изделия
Трансформатор тока ТФНД-110М-II, зав. №№ 1918, 1920, 1959
Паспорт
Количество
3 шт.
3 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном
фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 3
Всего листов 3
Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус
трансформаторов.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам
тока ТФНД-110М-II
Техническая документация изготовителя
Изготовитель
Производственное объединение «Запорожтрансформатор»
(ПО «Запорожтрансформатор»), Украина (изготовлены в 1975 г.)
Адрес: ул. Днепровское шоссе, 3, г. Запорожье, 69600, Украина
Заявитель
Общество с ограниченной ответственностью «РусЭнергоПром» (ООО «РусЭнергоПром»)
ИНН 7725766980
Адрес: 115114, г. Москва, Дербеневская набережная, дом 7, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
