Установки высоковольтные измерительные (испытательные) УПУ-22, ГРСИ 70910-18
Номер госреестра:
70910-18
Наименование СИ:
Установки высоковольтные измерительные (испытательные)
Обозначение типа:
УПУ-22
Производитель:
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69596
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки высоковольтные измерительные (испытательные) УПУ-22
Назначение средства измерений
Установки высоковольтные измерительные (испытательные) УПУ-22 (далее - установки)
предназначены для испытания электрической прочности изоляции напряжением постоянного
или переменного тока, для измерения тока утечки изоляции испытываемых объектов по
постоянному току, а также для измерения сопротивления защитного заземления с использованием
встроенного регулируемого источника переменного тока.
Описание средства измерений
Установки представляют собой регулируемый высоковольтный источник напряжения
постоянного и переменного тока со встроенными измерителями.
Принцип действия установок основан на преобразовании напряжения переменного тока
230 В от сети питания через повышающий трансформатор в напряжение постоянного
и переменного тока, регулируемое автотрансформатором.
Измерение сопротивления осуществляется с помощью встроенного измерителя
сопротивления и регулируемого источника переменного тока.
Установки применяются при производстве и испытаниях радио- и электротехнической
продукции на предприятиях, в испытательных центрах и лабораториях, ремонтных мастерских.

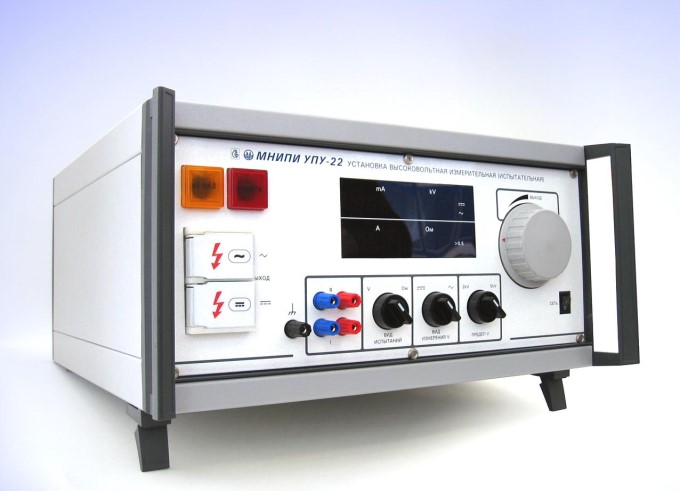

Фотография общего вида установки приведена на рисунке 1.
Схема пломбирования установки от несанкционированного доступа с указанием мест
нанесения знака поверки и оттисков клейм ОТК приведена на рисунках 2 и 3.

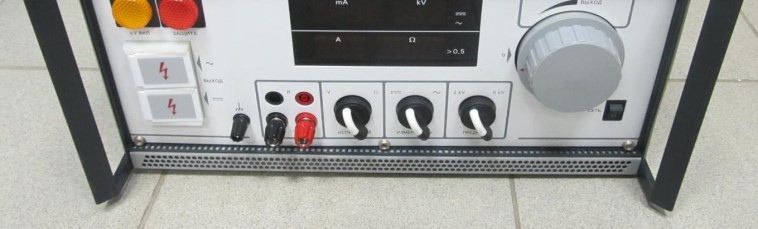

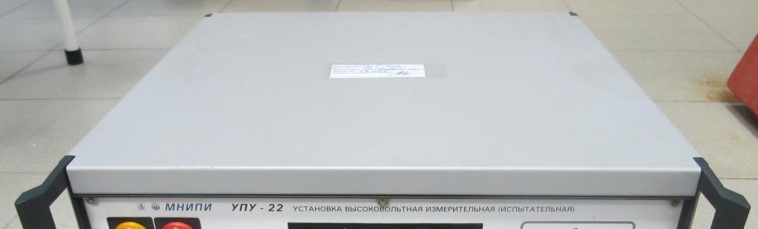

Рисунок 1 - Общий вид установки
Лист № 2
Всего листов 5

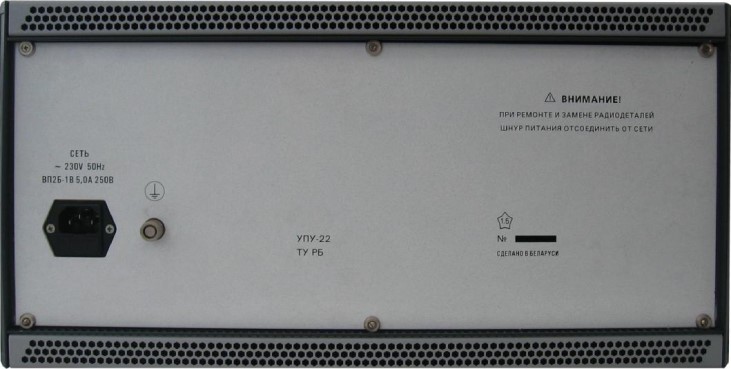

Рисунок 2 - Место нанесения знака поверки и оттиска клейма ОТК
(вид установки сзади)
Рисунок 3 - Место нанесения оттисков клейм ОТК (вид установки с левого бока)
Место нанесения
знака поверки
Место
нанесения оттисков
клейм ОТК
Место
нанесения оттиска
клейма ОТК
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1 и 2.
Значение
от 0 до 2
от 0 до 5
±3,0
от 0,05 до 20,00
±10,0
от 10 до 25
±5,0
от 0,01 до 0,10
±5,0
±
5,0
от 101 до 140
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазоны установки и воспроизведения выходного напряжения
постоянного и переменного тока, кВ
Пределы допускаемой приведённой погрешности при установке и
воспроизведении выходного напряжения постоянного и переменного
тока, %
Диапазон измерений тока утечки, мА
Пределы допускаемой приведённой погрешности при измерении
тока утечки, %
Диапазон воспроизведения силы переменного тока (для встроенного
источника), А
Пределы допускаемой приведённой погрешности при
воспроизведении силы переменного тока (для встроенного
источника), %
Диапазон измерений сопротивления защитного заземления при токе
25 А частотой 50 Гц, Ом
Пределы допускаемой приведённой погрешности при измерении
сопротивления защитного заземления, %
Амплитудное значение пульсации напряжения постоянного тока
относительно установленного выходного напряжения 5 кВ на
холостом ходу, %, не более
Диапазон срабатывания тока защиты, мА
Время пропадания выходного напряжения при срабатывании
защиты, с, не более
1,0
от +10 до +35
от -50 до + 50
Значение
700
80
от 84,0 до 106,7
Таблица 2 - Технические характеристики
Наименование характеристики
Мощность, потребляемая установкой от сети переменного тока
напряжением 230 В частотой 50 Гц, В·А, не более
Рабочие условия применения:
- температура окружающего воздуха, °С
- максимальная относительная влажность воздуха при температуре
+25 °С, %
- атмосферное давление, кПа
Условия транспортирования:
- температура окружающего воздуха, °С
- максимальная относительная влажность воздуха при температуре
+25 °С, %
- атмосферное давление, кПа
Время установления рабочего режима, мин., не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Среднее время восстановления работоспособности, ч, не более
95
от 84,0 до 106,7
5
5000
5
4
Лист № 4
Всего листов 5
Продолжение таблицы 2
Наименование характеристики
Масса, кг, не более
Габаритные размеры (д×в×ш), мм, не более
Степень защиты оболочки по ГОСТ 14254-2015
Значение
35
480×220×460
IP20
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Комплектность установок приведена в таблице 3.
УШЯИ.441329.015
1
1
Обозначение
Количество
Таблица 3 - Комплектность
Наименование
Установка высоковольтная измерительная
(испытательная) УПУ-22
Комплект монтажных частей для
подключения установки к испытываемым
объектам и к сети переменного тока:
- кабель
- кабель
- кабель КИ
- кабель КН
- шнур соединительный SCZ-1
Вставка плавкая ВП2Б-1В 5,0 А F
Комплект упаковки
1
1
1
1
1
2
1
1
1
Руководство по эксплуатации
Методика поверки
УШЯИ.685641.009
УШЯИ.685641.012
УШЯИ.685611.260
УШЯИ.685641.014
-
ОЖО.481.005 ТУ
УШЯИ.305646.092
УШЯИ.305642.193
УШЯИ.441329.015 РЭ
УШЯИ.441329.015 МП
(МРБ МП.1533-2006)
Поверка
осуществляется по документу УШЯИ.441329.015 МП (МРБ МП.1533-2006) «Установка
высоковольтная измерительная (испытательная) УПУ-22. Методика поверки», утвержденному
Республиканским унитарным предприятием «Белорусский государственный институт метрологии»
(РУП «БелГИМ») 16.04.2006 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном
информационном фонде 57346-14);
частотомер электронно-счетный Ч3-54 (регистрационный номер в Федеральном
информационном фонде 5480-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на заднюю панель корпуса
установки в местах крепления панели, в руководство по эксплуатации и в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к установкам
высоковольтным измерительным (испытательным) УПУ-22
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ trial-69 Машины, приборы и другие технические изделия. Исполнения
для различных климатических районов. Категории,условия эксплуатации, хранения
и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов
и лабораторного оборудования.
ТУ BY 100039847.068-2006 Установка высоковольтная измерительная (испытательная)
УПУ-22. Технические условия.
Изготовитель
Открытое акционерное общество «Минский научно-исследовательский приборостроительный
институт» (ОАО «МНИПИ»), Республика Беларусь
Адрес: 220113, г. Минск, ул. Я.Коласа, 73
Телефон: 10 375 (17) 262-55-48
Факс: 10375 (17) 262-88-81
Е-mail:
Web-сайт:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийскийнаучно-исследовательскийинститутметрологическойслужбы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
