Счетчики электрической энергии однофазные Альфа AS100, ГРСИ 70900-20
Номер госреестра:
70900-20
Наименование СИ:
Счетчики электрической энергии однофазные
Обозначение типа:
Альфа AS100
Производитель:
ООО "Систем Сенсор Технологии", Липецкая обл., с.Казинка
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77828
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные Альфа AS100
Назначение средства измерений
Счетчики электрической энергии однофазные Альфа AS100 (далее по тексту - счетчики)
предназначены для измерений активной, реактивной энергии в однофазных сетях переменного
тока с номинальной частотой 50 Гц в одно- или многотарифном режиме, а также для
использования в составе автоматизированных систем контроля и учета электроэнергии.
Описание средства измерений
Принцип действия счетчиков основан на измерении входных сигналов напряжения и
силы тока с помощью аналого-цифровых преобразователей и их перемножении с последующей
обработкой с помощью цифрового сигнального процессора. В качестве измерительного
элемента тока используется шунт.
Конструктивно счетчики состоят из корпуса и двух крышек зажимов. В корпусе
расположены печатные платы, индикатор ЖКИ, светодиодный индикатор LED, измерительные
элементы, верхние и нижние зажимы. Верхняя и нижняя крышки зажимов при опломбировании
предотвращают доступ к зажимным винтам силовых цепей.
В профиле нагрузки счетчики позволяют хранить данные об энергопотреблении и
измеренных параметров сети, а также передавать измеренные или вычисленные параметры сети
при использовании в составе автоматизированных систем контроля и учета электроэнергии
(АСКУЭ) на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Корпус счетчика выполнен неразъемным. Основание и крышка счетчика фиксируются
расплавляемыми при изготовлении элементами. В корпусе имеется фиксатор для крепления на
DIN-рейку.
Счетчики регистрируют события и сохраняют их в памяти с фиксацией даты и времени.
Каждое событие классифицируются по принадлежности к группе и регистрируется в своем
журнале событий.
Все параметры для ведения дифференцированных тарифов задаются программно.
Пример условного обозначения счетчика - АS100С – RML – W
Общийвидсчетчика,схема пломбировкиотнесанкционированногодоступа,
обозначение места нанесения знака поверки представлены на рисунке 1.
АS100СК –RМL–W
WWi-Fi коммуникация
L
Наличие профиля нагрузки
RИзмерение активной и реактивной энергии в одном направлении
RAИзмерение активной и реактивной энергии в двух направлениях
MИзмерение по модулю
КСиловое реле, контактор (опция)
СИзмерение тока в нейтральном проводе (опция)
AS100Счетчик электроэнергии однофазный Альфа AS100
Лист № 2
Всего листов 6

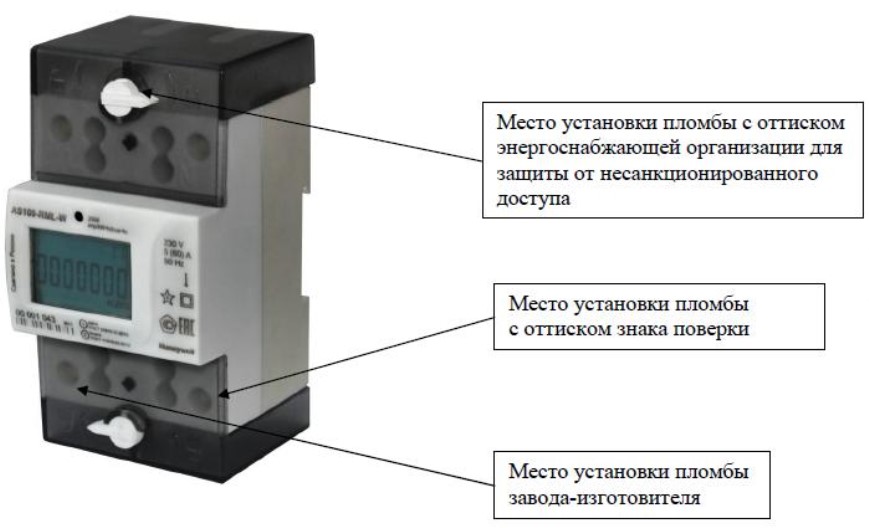

Рисунок 1 – Общий вид счетчика, схема пломбировки от несанкционированного
доступа, обозначение места нанесения знака поверки
Программное обеспечение
Встроенное программное обеспечение (далее по тексту - ПО) счетчика структурно
разделено на метрологически значимую и метрологически незначимую части.
Метрологически незначимая часть содержит в себе прикладную и коммуникационную
составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих
метрологически незначимой части ПО, при этом метрологически значимая часть остается
неизменной. Предусмотрено разграничение прав доступа для перепрограммирования и
настройки счетчика в соответствии с уровнями доступа при помощи ввода паролей.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Цифровой идентификатор ПО
SHA1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
FW
FW 1.1.30
053D6F2FCABDDC4B2B38CC10DF2389EB
F04E0FFE
Алгоритмвычисленияцифрового
идентификатора программного обеспечения
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Значение
1
2
230
230±46
5
60
0,02
0,025
50±2,5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Класс точности:
- по активной энергии ГОСТ 31819.21-2012
- по реактивной энергии ГОСТ 31819.23-2012
Номинальное напряжение U
ном
, В
Рабочий диапазон напряжения, В
Базовый ток I
б
, А
Максимальный ток I
макс
, А
Стартовый ток
- по активной энергии, А
- по реактивной энергии, А
Рабочий диапазон изменения частоты измерительной сети, Гц
Постоянная счетчика:
- по активной энергии, имп/(кВт∙ч)
- по реактивной энергии, имп/(квар∙ч)
Пределы допускаемой абсолютной погрешности хода часов, с/сут
2500
2500
±0,5
2 (10)
Значение
2
4
7
до 4
до 48
до 12
1, 5, 10, 15, 30, 60
130
802.11 b/g/n
от 2400 до 2462
100
есть
есть
есть
есть
30
Таблица 3 – Технические характеристики
Наименование характеристики
1
Активная и полная потребляемая мощность цепью напряжения, Вт
(В∙А), не более
Полная потребляемая мощность цепью тока, В∙А, не более
Общее количество знаков индикатора
Число тарифов
Количество тарифных зон в сутках
Количество сезонов
Интервалы усреднения профилей нагрузки, мин
Глубина хранения профилей нагрузки, сут, не более
Параметры Wi- Fi
- протокол
- диапазон частот, МГц
- мощность излучения, мВт
Самодиагностика счетчика
Защита от несанкционированного доступа
- пароль счетчика
- контроль снятия крышки зажимов
- контроль снятия кожуха
Длительность хранения информации при отключении питания в
энергонезависимой памяти, лет, не более
Силовое реле (контактор)
- максимальная сила тока размыкания, А
- максимальное напряжение размыкания, В
Степень защиты ГОСТ 14254-2015
60
400
IP51
Лист № 4
Всего листов 6
2
125
66
65
0,5
23±5
от 30 до 80
от 84 до 106
Продолжение таблицы 3
1
Габаритные размеры, мм, не более
-
высота
-
ширина
-глубина
Масса, кг, не более
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность (при 25 °С), %
- атмосферное давление, кПа
Рабочие условия измерений:
- температура окружающей среды, ºС
- относительная влажность, %, не более:
- атмосферное давление, кПа
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
от -40 до +70
от 0 до 98
от 60,0 до 106,7
150000
30
Знак утверждения типа
наносится на лицевую панель счетчика методом лазерной гравировки, на титульный лист
паспорта и руководства по эксплуатации - типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Счетчик электрической энергии
однофазный Альфа AS100
-
1)
1 шт.
Руководство по эксплуатации
ССТ.411152.004 РЭ1 экз
2)
ПаспортССТ.411152.004 ПС1 экз
Методика поверки МП-170/04-2020 1 экз
2)
Программное обеспечение - 1 экз
2)
1)
- в зависимости от модификации;
2)
- допускается поставлять на электронном носителе.
Поверка
осуществляется по документу МП-170/04-2020 «Счетчики электрической энергии однофазные
Альфа AS100. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 февраля
2020 г.
Основные средства поверки:
Установкаповерочнаяуниверсальная«УППУ-МЭ»модификации3.3Т1-П-10,
регистрационный номер в Федеральном информационном фонде 57346-14;
Устройство синхронизации времени УСВ-2, регистрационный номер в Федеральном
информационном фонде 41681-10;
ИзмерительпараметровэлектробезопасностиэлектроустановокMI2094,
регистрационный номер в Федеральном информационном фонде 36055-07;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, и на счетчик в
соответствии со схемой, представленной на рисунке 1.
Лист № 5
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к cчетчикам
электрической энергии однофазным Альфа AS100
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11:
Счетчики электрической энергии
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности
низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная
совместимость технических средств»
ТУ 26.51.63-004-42107002-2019 Счетчики электрической энергии однофазные Альфа
АS100. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Систем Сенсор Технологии»
(ООО «ССТ»)
ИНН 4802001260
Адрес: 399071, Липецкая область, Грязинский район, село Казинка, ОЭЗ ППТ «Липецк»,
здание 47
Тел.: +7 (495) 937-79-82
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Эльстер Метроника»
(ООО «Эльстер Метроника»)
Адрес: 111141, г. Москва, 1-й проезд Перова Поля, д. 9, стр. 3
Тел.: +7 (495) 730-02-85
Факс: +7 (495) 730-02-83
Лист № 6
Всего листов 6
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail:
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50715-12 | Система измерительно-вычислительная "Автоматизированная система коммерческого учета тепловой энергии и теплоносителя (АСКУ ТЭ и ТН) теплоснабжения г.Рязани Рязанского филиала ООО "Ново-Рязанская ТЭЦ" | Нет данных | Рязанский филиал ООО "Ново-Рязанская ТЭЦ", г.Рязань | 4 года | Перейти |
| 13873-01 | Счетчики газа бытовые | СГБ G 6 | ООО Энгельсское ПО "Сигнал", г.Энгельс | 8 лет | Перейти |
| 37011-08 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АИИС КУЭ ООО "Октамиера" | Нет данных | ЗАО "Микрон-энерго", г.Москва | 4 года | Перейти |
| 49010-12 | Счетчики электрической энергии трехфазные статические | РиМ 489.03, РиМ 489.04, РиМ 489.05, РиМ 489.06 | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 16 лет | Перейти |
| 11169-97 | Счетчики электрической энергии | Ф68700 | АО "Самараэнерго" филиал "Энергосбыт", г.Самара | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
