Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-60, ГРСИ 70899-18
Номер госреестра:
70899-18
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-25, РГС-50, РГС-60
Производитель:
АО "Саханефтегазсбыт", г.Якутск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 11 шт. с зав.№ РГС-25: 5, 5а, 6; РГС-50: 3, 4; РГС-60: 1, 2, 3, 4, 1а, 2а
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69585
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-60
РГС-60
приема,
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50,
предназначены для измерения объема нефти и нефтепродуктов, а также для их
хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью
25 м
3
, 50 м
3
, 60 м
3
.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической
стенки и двух днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические РГС-25 (№№ 5, 5а, 6), РГС-50
(№№ 3, 4), РГС-60 (№№ 1, 2, 3, 4, 1а, 2а) расположены в парке «Среднеколымская нефтебаза»
АО «Саханефтегазсбыт», Республика Саха (Якутия), Среднеколымский район, г. Среднеколымск,
ул. Ардасенова, 1.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50,
РГС-60 представлен на рисунках: 1, 2, 3.

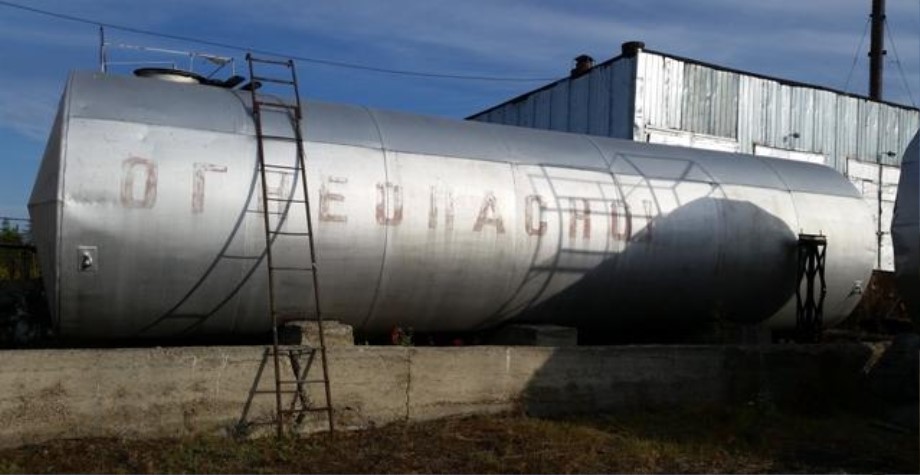

Рисунок 1 - Общий вид резервуара РГС-25
Лист № 2
Всего листов 4

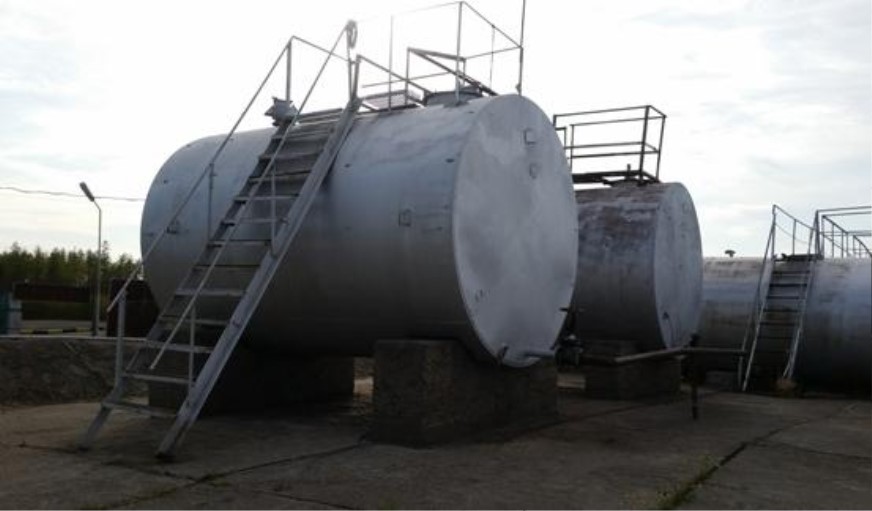

Рисунок 2 - Общий вид резервуара РГС-50

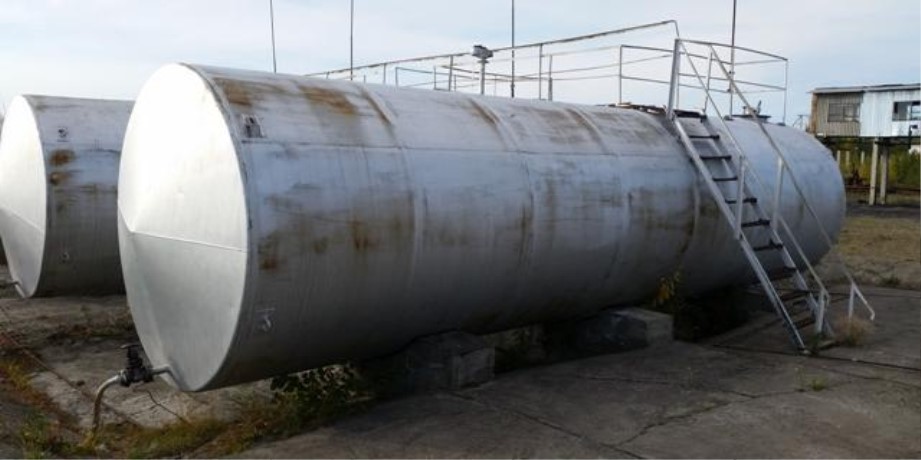

Рисунок 3 - Общий вид резервуара РГС-60
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50,
РГС-60 не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Наименование характеристики
±0,25
±0,25
±0,25
Таблица 1 - Метрологические характеристики
Значение
РГС-25 РГС-50 РГС-60
25 50 60
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара от 4 до 25 м
3
при геометрическом методе, %
Пределы допускаемой относительной погрешности
определения вместимости резервуара от 9 до 50 м
3
при геометрическом методе, %
Пределы допускаемой относительной погрешности
определения вместимости резервуара от 13 до 60 м
3
при геометрическом методе, %
Наименование характеристики
Таблица 2 - Основные технические характеристики
Значение
РГС-25РГС-50РГС-60
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
-40 до +40
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РГС-25
РГС-25
РГС-50
РГС-50
РГС-60
РГС-60
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический.
Резервуар стальной горизонтальный цилиндрический. Паспорт.
Градуировочная таблица
Резервуар стальной горизонтальный цилиндрический.
Резервуар стальной горизонтальный цилиндрический. Паспорт.
Градуировочная таблица
Резервуар стальной горизонтальный цилиндрический.
Резервуар стальной горизонтальный цилиндрический. Паспорт.
Градуировочная таблица
Количество
3 шт.
3 экз.
3 экз.
2 шт.
2 экз.
2 экз.
6 шт.
6 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м
(регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара
в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным горизонтальным цилиндрическим РГС-25, РГС-50, РГС-60
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические
условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое
обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки
Изготовитель
Акционерное общество «Саханефтегазсбыт» (АО «Саханефтегазсбыт»)
ИНН 1435115270
Адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д.3
Телефон/факс: +7 (4112)45-25-34/ (4112)45-30-06
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
