Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, ГРСИ 70890-18
Номер госреестра:
70890-18
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000
Производитель:
АО "Саханефтегазсбыт", г.Якутск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 35 шт. с зав.№ РВС-700: 1, 3, 4, 5, 5а, 7, 10, 40; РВС-1000: 39; РВС-2000: 13; РВС-3000: 3, 8, 9, 14, 23 … 25, 27, 28; РВС-5000: 1, 19 … 22, 26, 29 … 38
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69576
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000,
РВС-3000, РВС-5000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000,
РВС-3000, РВС-5000 предназначены для измерения объема нефти и нефтепродуктов, а также
для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью
700 м
3
, 1000 м
3
, 2000 м
3
, 3000 м
3
, 5000 м
3
.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической
стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства,
расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические расположены в филиалах
«Хандыгская нефтебаза» АО «Саханефтегазсбыт».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000,
РВС-2000, РВС-3000, РВС-5000 представлен на рисунках: 1, 2, 3, 4, 5.
Таблица 1- Месторасположение и заводские номера резервуаров
Номер резервуараМесто расположения
12
Резервуары стальные вертикальные цилиндрические РВС-700
4, 5, 10, 40 Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга,
ул. Кычкина, 53
1, 3, 5а, 7 Нефтесклад, Республика Саха (Якутия), Таттинский район,
с. Усть-Татта, ул. Алданская, 12
Резервуары стальные вертикальные цилиндрические РВС-1000
39 Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга,
ул. Кычкина, 53
Резервуары стальные вертикальные цилиндрические РВС-2000
13 Нефтесклад, Республика Саха (Якутия), Таттинский район,
с. Усть-Татта, ул. Алданская, 12
Резервуары стальные вертикальные цилиндрические РВС-3000
3, 8, 9, 14, 23, 24,Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга,
25, 27, 28ул. Кычкина, 53
Резервуары стальные вертикальные цилиндрические РВС-5000
1, 19, 20, 21, 22,Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга,
26, 29, 30, 31, 32,ул. Кычкина, 53
33, 34, 35, 36, 37,
38
Лист № 2
Всего листов 6

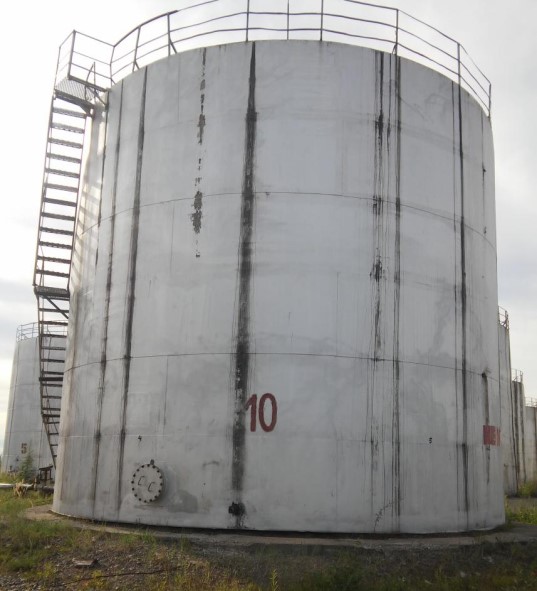

Рисунок 1 - Общий вид резервуара РВС-700

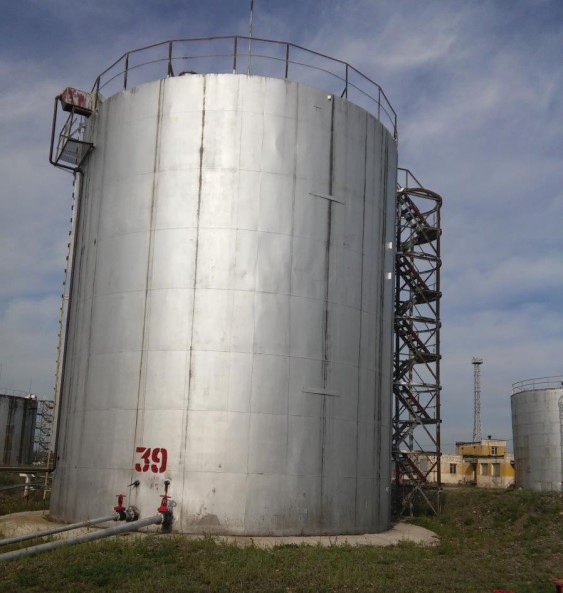

Рисунок 2 - Общий вид резервуара РВС-1000
Лист № 3
Всего листов 6

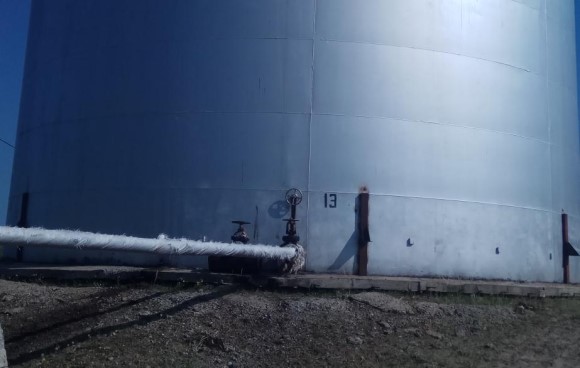

Рисунок 3 - Общий вид резервуара РВС-2000

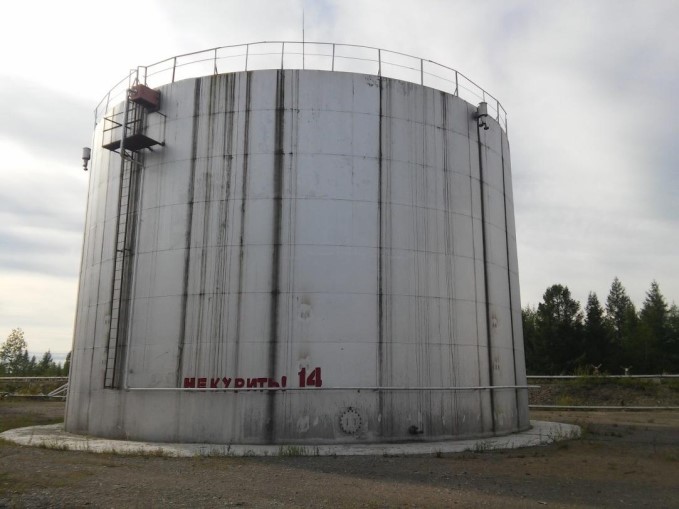

Рисунок 4 - Общий вид резервуара РВС-3000
Лист № 4
Всего листов 6

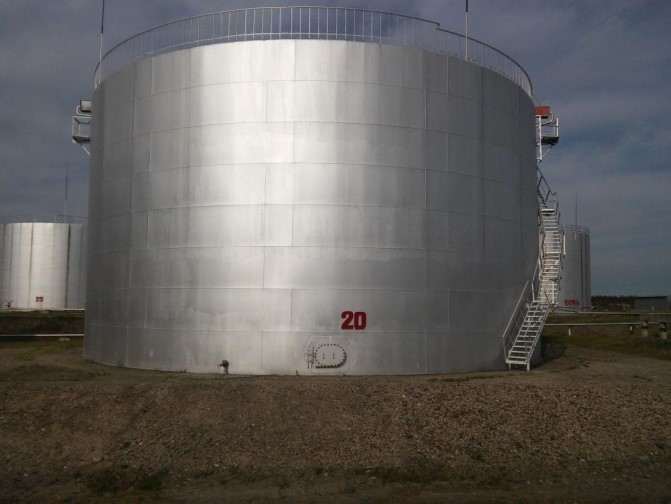

Рисунок 5 - Общий вид резервуара РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000,
РВС-2000, РВС-3000, РВС-5000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,20
±0,10
Значение
РВС-1000РВС-2000
10002000
РВС-3000
3000
РВС-5000
5000
Таблица 2 - Метрологические характеристики
Наименование
характеристикиРВС-700
Номинальная вместимость, м
3
700
Пределы допускаемой
относительной погрешности
определения вместимости, %
Таблица 3 - Основные технические характеристики
НаименованиеЗначение
характеристики
РВС-700РВС-1000РВС-2000РВС-3000РВС-5000
Условия эксплуатации:
Температура окружающего
воздуха,
о
С
- 40 до +40
Атмосферное давление, кПаот 84,0 до 106,7
Средний срок службы, лет,
не менее
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
Обозначение
РВС-700
РВС-700
РВС-1000
РВС-1000
РВС-2000
РВС-2000
РВС-3000
РВС-3000
РВС-5000
РВС-5000
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический. Паспорт
Градуировочная таблица
Количество
8 шт.
8 экз.
8 экз.
1 шт.
1 экз.
1 экз.
1 шт.
1 экз.
1 экз.
9 шт.
9 экз.
9 экз.
16 шт.
16 экз.
16 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м
(регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
Лист № 6
Всего листов 6
Изготовитель
Акционерное общество «Саханефтегазсбыт» (АО «Саханефтегазсбыт»)
ИНН 1435115270
Адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д.3
Телефон/факс: +7 (4112)45-25-34/ (4112)45-30-06
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
