Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A, ГРСИ 70878-18
Номер госреестра:
70878-18
Наименование СИ:
Анализаторы электрических цепей и сигналов комбинированные портативные
Обозначение типа:
FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69563
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы электрических цепей и сигналов комбинированные портативные
FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox
N9961A, FieldFox N9962A
Назначение средства измерений
Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox
N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox
N9962A (далее - анализаторы) предназначены для измерений ослабления, КСВН, фазы
коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств,
атакжеизмеренийхарактеристикспектрапериодическиповторяющихсясигналов
и стационарных шумов в коаксиальных трактах I - типа (2,4 мм) по ГОСТ 13317-89.
Описание средства измерений
Анализаторы в зависимости от варианта исполнения функционируют в режиме
анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и
антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного
синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного
сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на
последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически
или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализаторы состоят из: синтезатора частоты, приемника, блока
разделения сигнала на падающий и отраженный, блока вычисления и управления, блока
питания и аккумуляторной батареи.
Конструктивно анализаторы представляет собой моноблок, на передней панели которого
расположены органы управления и жидкокристаллический индикатор, на верхней панели
расположены ВЧ и СВЧ соединители для подключения объектов измерений и (или) внешних
антенн. На правой боковой панели под защитными крышками расположены вспомогательные
соединители для подключения анализатора к USB устройствам, LAN, внешним запоминающим
устройствам и выходы опорного генератора. На левой боковой панели расположен
громкоговоритель и разъем для подключения внешнего источника питания.
Анализаторы FieldFox N9950A, FieldFox N9951A, FieldFox N9952A предназначены для
работы в режимах анализа параметров кабелей и антенн, векторного анализатора цепей (ВАЦ)
а также анализа спектра. Анализаторы FieldFox N9960A, FieldFox N9961A, FieldFox N9962A
предназначены для работы в режиме анализа спектра, и в качестве источника сигнала (имеет
встроенный генератор или трекинг (следящий) генератор (зависит от выбранной опции)).
Анализаторы выпускаются с дополнительными опциями, приведенными в таблице 1.
Лист № 2
Всего листов 12
Таблица 1 - Дополнительные опции анализаторов
ОпцияФункциональное назначение
010Измерение во временной области в режиме анализатора цепей
030Управление с удаленного устройства через сетевой протокол
208Режим измерения со смещением по частоте с внешним USB измерителем мощности
209Режим измерения длинных линий передачи с использованием двух приборов (ERTA)
210Режим анализатора цепей, измерение S11/S21
211Режим анализатора цепей, полные двухпортовые измерения S-параметров
212Режим для однопортовых измерений балансных/смешанных S-параметров
215Рефлектометрия во временной области (TDR)
220Режим перестраемого генератора для анализа спектра
233Режим анализатора спектра
235Встраиваемый предусилитель
236Режим для анализа интерференции и спектрограмм
238Измерение спектра в стробированном режиме
302Управления внешними датчиками мощности по интерфейсу USB
305Режим анализатора кабелей и антенн
307Встраиваемый приемник сигналов ГНСС
308Режим векторного анализа напряжения (векторный вольтметр)
309Встраиваемый источник постоянного тока смещения
310 Режим измерителя мощности
312 Режим сканирования каналов
320Режим измерения на отражение (КСВН и обратные потери)
330 Режим измерения параметров импульсных сигналов с внешним USB измерителем
мощности
350Анализ спектра в реальном времени (RTSA)
355Аналоговая демодуляции сигналов
Анализаторы выпускаются в унифицированных корпусах.

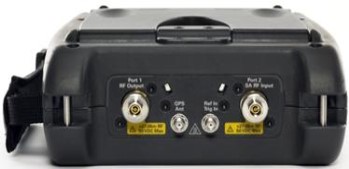

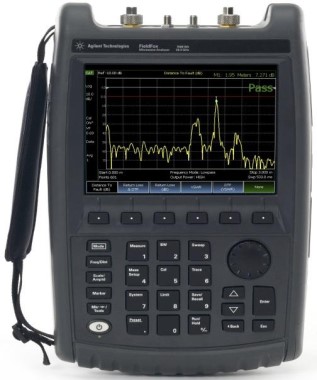

Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов

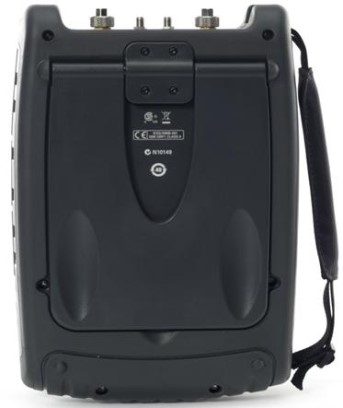

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака об утверждении типа представлены на рисунке 2.
Лист № 3
Всего листов 12
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов представляет собой приложение,
работающее в среде ОС Windows CE, установленной на встроенный компьютер анализаторов.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл,
во внутренней программной среде анализаторов при помощи специальных программ-
идентификаторов. Производителем не предусмотрен иной способ идентификации программного
и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая
часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОFieldFox Current Firmware
Номер версии (идентификационный номер) ПО не ниже A.09.54
Цифровой идентификатор ПО -
Место пломбировкиМесто нанесения знака
утверждения типа
Лист № 4
Всего листов 12
Метрологические и технические характеристики
ОП
-
6
±1·10
-
8
±(F ·
d
+ F ),
Таблица 3 - Метрологические характеристики
Наименование характеристикиМодель анализатора FieldFox
N9950А,N9951A,N9952A,
N9960АN9961АN9962А
Пределы допускаемой относительной
погрешности частоты опорного
генератора,
d
- без использования сигналов ГНСС
±1,7·10
- с использования сигналов ГНСС
Работа в режиме анализатора спектра
Диапазон рабочих частот, кГц:от 9 до 32·10
6
от 9 до 44·10
6
от 9 до 50·10
6
Пределы допускаемой абсолютной
погрешности измерений частоты
(при установке начальной, конечной
и
ОП
p
и центральной частот анализа,
при маркерных измерениях), Гц
Ширина полосы узкополосного
фильтра (RBW) по уровню минус
3 дБ, Гц:
- при полосе обзора равной 0от 10 до 5·10
6
с шагом кратным (1, 3, 10)
- при полосе обзора не равной 0 от 1 до 5·10
6
с шагом кратным (1; 1,5; 2; 3; 5; 7,5; 10)
до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц
Коэффициент усиления
предусилителя в частотном диапазоне
(зависит от опций), дБ:
от 100 кГц до 7,5 ГГц включ.20
св. 7,5 ГГц15
Максимальное допустимое значение
мощности входного сигнала, дБ
(исх. 1 мВт)25
Диапазон значений ослабления
входного аттенюатора, дБот 0 до 30 (с шагом 5 дБ)
Пределы допускаемой абсолютной
погрешности измерений мощности
сигнала на частоте 50 МГц
(внутренний аттенюатор 0 дБ;
мощность входного сигнала от -35 до
-5 дБм; предусилитель выкл., полоса
ПЧ 300 кГц), дБ±0,45
Лист № 5
Всего листов 12
Продолжение таблицы 3
Наименование характеристики
Модель анализатора FieldFox
N9950А,N9951A,N9952A,
N9960АN9961АN9962А
±1,6 ±1,6 ±1,6
±1,3 ±1,3 ±1,3
±1,0 ±1,0 ±1,0
±0,8 ±0,8 ±0,8
- ±0,9 ±0,9
-±1,3±1,3
-±1,4±1,4
- -±1,4
±2,5 ±2,5 ±2,5
±1,9 ±1,9 ±1,9
±1,2 ±1,2 ±1,2
±1,0 ±1,0 ±1,0
±1,2 ±1,2 ±1,2
- ±1,4 ±1,4
-±2,0±2,0
-±2,7±2,7
- -±2,7
Пределы допускаемой абсолютной
погрешности измерений мощности
(температура окружающего воздуха
23±5 °С; внутренний аттенюатор
10 дБ; мощность входного сигнала
от -15 до -5 дБм; предусилитель выкл.;
полоса ПЧ 300 кГц), дБ
от 9 до 100 кГц включ.
св. 100 кГц до 2,0 МГц включ.
св. 2,0 до 15,0 МГц включ.
св. 15,0 МГц до 32,0 ГГц включ.
св. 32,0 до 40,0 ГГц включ.
св. 40,0 до 43,0 ГГц включ.
св. 43,0 до 44,0 ГГц включ.
св. 44,0 до 50,0 ГГц включ.
Пределы допускаемой абсолютной
погрешности измерений мощности
в рабочих условиях эксплуатации
(внутренний аттенюатор 10дБ;
мощность входного сигнала от -15 до
-5 дБм; предусилитель выкл.; полоса
ПЧ 300 кГц), дБ
от 9 до 100 кГц включ.
св. 100 кГц до 2,0 МГц включ.
св. 2,0 до 15,0 МГц включ.
св. 15,0 МГц до 18,0 ГГц включ.
св. 18,0 до 32,0 ГГц включ.
св. 32,0 до 40,0 ГГц включ.
св. 40,0 до 43,0 ГГц включ.
св. 43,0 до 44,0 ГГц включ.
св. 44,0 до 50,0 ГГц включ.
Уровень собственных шумов с
выключенным предусилителем
(температура окружающего воздуха
23±5 °С), дБ (исх. 1 мВт), не более,
в диапазоне частот:
от 9 кГц до 2 МГц включ.
св. 2 МГц до 2,1 ГГц включ.
св. 2,1 до 2,8 ГГц включ.
св. 2,8 до 4,5 ГГц включ.
св. 4,5 до 7,0 ГГц включ.
св. 7,0 до 13,0 ГГц включ.
св. 13,0 до 22,0 ГГц включ.
св. 22,0 до 35,0 ГГц включ.
св. 35,0 до 40,0 ГГц включ.
св. 40,0 до 46,0 ГГц включ.
св. 46,0 до 50,0 ГГц включ.
-91 -91 -91
-137 -137 -137
-135 -135 -135
-137 -137 -137
-134 -134 -134
-134 -134 -134
-132 -132 -132
-130 -130 -130
--122-122
--119-119
- --117
Лист № 6
Всего листов 12
Продолжение таблицы 3
Наименование характеристики
Модель анализатора FieldFox
N9950А,N9951A,N9952A,
N9960АN9961АN9962А
-91 -91 -91
-135 -135 -135
-133 -133 -133
-135 -135 -135
-133 -133 -133
-132 -132 -132
-129 -129 -129
-127 -127 -127
--119-119
--116-116
- --112
- 94 -94 -94
-153 -153 -153
-151 -151 -151
-153 -153 -153
-150 -150 -150
-146 -146 -146
-142 -142 -142
-141 -141 -141
--136-136
--131-131
- --126
Уровень собственных шумов с
выключенным предусилителем
в рабочих условиях эксплуатации, дБ
(исх. 1 мВт), не более, в диапазоне
частот:
от 9 кГц до 2 МГц включ.
св. 2 МГц до 2,1 ГГц включ.
св. 2,1 до 2,8 ГГц включ.
св. 2,8 до 4,5 ГГц включ.
св. 4,5 до 7,0 ГГц включ.
св. 7,0 до 13,0 ГГц включ.
св. 13,0 до 22,0 ГГц включ.
св. 22,0 до 35,0 ГГц включ.
св. 35,0 до 40,0 ГГц включ.
св. 40,0 до 46,0 ГГц включ.
св. 46,0 до 50,0 ГГц включ.
Уровень собственных шумов с
включенным предусилителем
(температура окружающего воздуха
23±5 °С), дБ (исх. 1 мВт), не более,
в диапазоне частот:
от 9 кГц до 2 МГц включ.
св. 2 МГц до 2,1 ГГц включ.
св. 2,1 до 2,8 ГГц включ.
св. 2,8 до 4,5 ГГц включ.
св. 4,5 до 7,0 ГГц включ.
св. 7,0 до 13,0 ГГц включ.
св. 13,0 до 22,0 ГГц включ.
св. 22,0 до 35,0 ГГц включ.
св. 35,0 до 40,0 ГГц включ.
св. 40,0 до 46,0 ГГц включ.
св. 46,0 до 50,0 ГГц включ.
Уровень собственных шумов с
включенным предусилителем в
рабочих условиях эксплуатации, дБ
(исх. 1 мВт), не более, в диапазоне
частот:
от 9 кГц до 2 МГц включ.
св. 2 МГц до 2,1 ГГц включ.
св. 2,1 до 2,8 ГГц включ.
св. 2,8 до 4,5 ГГц включ.
св. 4,5 до 7,0 ГГц включ.
св. 7,0 до 13,0 ГГц включ.
св. 13,0 до 22,0 ГГц включ.
св. 22,0 до 35,0 ГГц включ.
св. 35,0 до 40,0 ГГц включ.
св. 40,0 до 46,0 ГГц включ.
св. 46,0 до 50,0 ГГц включ.
-94 - 94 -94
-151 -151 -151
-149 -149 -149
-151 -151 -151
-149 -149 -149
-144 -144 -144
-139 -139 -139
-139 -139 -139
--132-132
--128-128
- --123
Лист № 7
Всего листов 12
14,2
Продолжение таблицы 3
Наименование характеристикиМодель анализатора FieldFox
N9950А,N9951A,N9952A,
N9960АN9961АN9962А
Уровень интермодуляции третьего
порядка на 2,4 ГГц, дБ исх. 1 мВт
Уровень фазовых шумов на 1 ГГц
при отстройке от несущей мощности
(температура окружающего воздуха
23±5 °С), дБ
10 кГц-106
30 кГц-106
100 кГц-100
1 МГц-110
3 МГц-119
5 МГц-120
Уровень фазовых шумов на 1 ГГц
при отстройке от несущей мощности
в рабочих условиях эксплуатации, дБ
10 кГц -106
30 кГц -104
100 кГц -99
1 МГц -110
3 МГц -118
5 МГц -120
Работа в режиме встроенного измерителя мощности (опция 310)
Пределы допускаемой абсолютной
погрешности измерения мощности
(температура окружающего воздуха
23±5 °С), дБ
от 9 до 100 кГц включ.±1,6±1,6±1,6
св. 100 кГц до 2МГц включ.±1,3±1,3±1,3
св. 2,0 МГц до 15,0 МГц включ.±1,0±1,0±1,0
св. 15,0 МГц до 32,0 ГГц включ.±0,8±0,8±0,8
св. 32,0 до 40,0 ГГц включ. -±0,9±0,9
св. 40,0 до 43,0 ГГц включ. -±1,3±1,3
св. 43,0 до 44,0 ГГц включ. -±1,4±1,4
св. 44,0 до 50,0 ГГц включ. - -±1,4
Пределы допускаемой абсолютной
погрешности измерения мощности
в рабочих условиях эксплуатации, дБ
от 9 до 100 кГц включ.±2,5±2,5±2,5
св. 100 кГц до 2МГц включ.±1,9±1,9±1,9
св. 2,0 МГц до 15,0 МГц включ.±1,2±1,2±1,2
св. 15,0 МГц до 18,0 ГГц включ.±1,0±1,0±1,0
св. 18,0 МГц до 32,0 ГГц включ±1,2±1,2±1,2
св. 32,0 до 40,0 ГГц включ. -±1,4±1,4
св. 40,0 до 43,0 ГГц включ. -±2,0±2,0
св. 43,0 до 44,0 ГГц включ. -±2,7±2,7
св. 44,0 до 50,0 ГГц включ. - -±2,7
Лист № 8
Всего листов 12
Таблица 4 - Метрологические характеристики
Работа в режиме анализатора кабелей, антенн или ВАЦ
(применяется для FieldFox N9950A, FieldFox N9951A, FieldFox N9952A)
Наименование характеристикиМодель анализатора FieldFox
N9950АN9951AN9952A
Диапазон рабочих частот, кГц:от 300 до 32·10
6
от 300 до 44·10
6
от 300 до 50·10
6
Разрешение по частоте в
поддиапазонах, Гц:
до 5 ГГц111
до 10 ГГц 1,34 1,34 1,34
до 20 ГГц 2,68 2,68 2,68
до 40 ГГц- 5,36 5,36
до 50 ГГц- 8,04 8,04
Значения ширины полосы
узкополосного фильтра (RBW)10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц
по уровню минус 3 дБ
Динамический диапазон в
рабочих условиях эксплуатации
порт 1 или 2 (полоса ПЧ 300 кГц,
усреднение 100точек), дБ
от 10 МГц до 20 ГГц включ.100100100
св. 20 ГГц до 44 ГГц включ. 90 90 90
св. 44 ГГц до 50 ГГц включ. - - 81
Максимальное значение
мощности входного сигнала, дБ
(исх. 1 мВт)25
Пределы допускаемой
абсолютной погрешности
измерений коэффициентовПриведены в таблице 5
передачи и отражения (заводские
установки)
Примечание: 1 дБ (исх. 1 мВт) = 1 дБ относительно 1 мВт
Лист № 9
Всего листов 12
-60
-70
-60
-70
Таблица 5 - Метрологические характеристики
Исправленные характеристики анализаторов (с использованием калибровочного набора 85056D)
(применяется для FieldFox N9950A, FieldFox N9951A, FieldFox N9952A )
Направ-Согласование Согласование КоэффициентКоэффициент
ленность, источника,нагрузки,отражения, передачи,
дБдБдБдБдБ
≤ 2 ГГц423942±0,002±0,003
св. 2 до 20 ГГц включ.
343034±0,029±0,034
св. 20 до 40 ГГц включ.
26 23 26 ±0,080 ±0,109
св. 40 до 50 ГГц включ.
26 23 26 ±0,075 ±0,105
Погрешность коэффициентов передачи (амплитуда)
(с использованием калибровочного набора 85056D), не более, дБ
АмплитудаЧастотный диапазон
коэффициентадо 4 ГГцот 4 до 20 ГГцот 20 до 26,5 ГГцот 26,5 до 50 ГГц
передачи
20 0,100 0,180 0,200 3,100
10
0,022 0,053 0,053 0,280
0
0,022 0,055 0,060 0,270
-10
0,0220,0550,0600,280
-20
0,022 0,055 0,060 0,280
-30
0,025 0,055 0,060
0,280
-40
0,0380,0600,0700,290
-50
0,0460,0750,0900,300
0,080 0,100 0,150 0,420
0,190 0,190 0,380 0,800
-80
0,5300,5301,2002,000
Погрешность коэффициентов передачи (фаза)
(с использованием калибровочного набора 85056D), не более,
0
АмплитудаЧастотный диапазон
коэффициентадо 4 ГГцот 4 до 20 ГГцот 20 до 26,5 ГГцот 26,5 до 50 ГГц
передачи
20 0,65 1,20 1,40 26,00
10
0,22 0,40 0,40 1,80
0
0,21 0,43 0,48 1,70
-10
0,210,420,481,80
-20
0,220,430,481,80
-300,230,430,491,80
-40
0,26 0,48 0,53 1,90
-50
0,30 0,50 0,60 2,10
0,52 0,68 1,00 2,90
1,30 1,30 2,60 5,50
-80
3,603,608,0016,00
Погрешность коэффициентов отражения (амплитуда)
(с использованием калибровочного набора 85056D), не более, дБ
АмплитудаЧастотный диапазон
коэффициентадо 4 ГГцот 4 до 20 ГГцот 20 до 26,5 ГГцот 26,5 до 50 ГГц
отражения
0 0,050 0,140 0,190 0,580
-5
0,055 0,150 0,220 0,550
-10
0,090 0,210 0,300 0,590
-15
0,180 0,370 0,550 1,200
Лист № 10
Всего листов 12
от 100 до 250
от 50 до 60
Продолжение таблицы 5
АмплитудаЧастотный диапазон
коэффициентадо 4 ГГцот 4 до 20 ГГцот 20 до 26,5 ГГцот 26,5 до 50 ГГц
отражения
-200,3000,6000,9002,000
-250,5101,1001,6003,200
-300,9001,8002,8005,000
-351,6003,0004,2007,800
-402,6004,8006,500 -
Погрешность коэффициентов отражения (фаза)
(с использованием калибровочного набора 85056D), не более,
0
АмплитудаЧастотный диапазон
коэф
ф
ициента
до 4 ГГцот 4 до 20 ГГцот 20 до 26,5 ГГцот 26,5 до 50 ГГц
отражения
0 0,33 0,85 1,40 4,00
-5 0,38 0,95 1,60 3,80
-10 0,60 1,50 2,10 4,30
-15 1,20 2,50 3,80 8,00
-202,004,005,6013,00
-253,606,40 12,0018,00
-305,30 13,00 16,0042,00
-35 12,00 18,00 26,00 -
-4016,0028,00--
Значение
от -10 до +55
от -10 до +50
95
от -51 до +71
95
10,8
14
3,2
Таблица 6 - Основные технические характеристики
Наименование характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- при питании от блока питания
- при питании от внутренней аккумуляторной батареи
- относительная влажность воздуха, не более, %
Допустимые условия хранения (без аккумулятора):
- температура окружающего воздуха, °С
- относительная влажность воздуха, не более, %
Параметры электрического питания от сети переменного тока:
- напряжение переменного тока, В
- частота переменного тока, Гц
Параметры электрического питания от аккумуляторной батареи:
- напряжение питания, В
Потребляемая мощность, В·А, не более
Масса, кг, не более (без батареи)
Габаритные размеры, мм, не более
- длина
- ширина
- высота
292
188
72
Знак утверждения типа
наносится в верхнем левом углу руководства по эксплуатации анализаторов типографским
или компьютерным способом и на заднюю панель анализатора в виде наклейки.
Лист № 11
Всего листов 12
Комплектность средства измерений
1шт.*
Обозначение
Количество
651-18-003 МП
1шт.
1шт.
1 к-т
1 экз.
Таблица 7 - Комплектность анализаторов
Наименование
Анализаторы электрических цепей и сигналов
комбинированные портативные FieldFox N9950A,
FieldFox N9951A, FieldFox N9952A, FieldFox N9960A,
FieldFox N9961A, FieldFox N9962A
Блок питания
Кабель питания
Комплект эксплуатационной документации
Методика поверки
_________________________
* - в зависимости от выбранного типа
Поверка
осуществляется по документу 651-18-003 «Инструкция. Анализаторы электрических цепей и
сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A,
FieldFox N9960A, FieldFox N9961A, FieldFox N9962A. Методика поверки», утверждённому
ФГУП «ВНИИФТРИ» 31 января 2018 г.
Основные средства поверки:
-
генератор сигналов E8257D, регистрационный № 53941-13;
-
генератор сигналов произвольной формы 33509В, регистрационный № 53565-13;
-
частотомер электронно-счетный 53152А, регистрационный № 26949-10;
-
стандарт частоты рубидиевый FS 725, регистрационный № 31222-06;
-
блок измерительный ваттметра N1914A, регистрационный № 57386-14;
-
преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности
N8487A, N8482A, регистрационный № 58375-14;
-
преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности
8487D, регистрационный № 58320-14;
-
наборы мер коэффициентов передачи и отражения 85056D, регистрационный
№ 53566-13;
-
мультиметр 3458А, регистрационный № 25900-03;
-
аттенюаторы ступенчатые ручные 8494В и 8496В, регистрационный № 60237-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
электрических цепей и сигналов комбинированным портативным FieldFox N9950A,
FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A
Техническая документация изготовителя.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт:
E-mail:
Лист № 12
Всего листов 12
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодаминская наб., 52, стр 3
Телефон (факс): +7 495 797 3900, +7 495 797 3901
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61633-15 | Анализаторы температуры замерзания | Freeze Point Analyzer | Фирма "Icon Scientific Ltd.", Великобритания | 1 год | Перейти |
| 48866-12 | Уровнемеры ультразвуковые портативные | УУП1-П… | ООО "НД ТЕХНОЛОДЖИ", Украина, г.Киев | 2 года | Перейти |
| 60303-15 | Газоанализаторы портативные многокомпонентные | Ventis MX4, Ventis LS, iBrid MX6 | Фирма "Industrial Scientific Corporation", США | 1 год | Перейти |
| 79804-20 | Анализаторы спектра в реальном масштабе времени | SignalShark 3310, SignalShark 3320 | Фирма "Narda Safety Test Solutions GmbH", Германия | 1 год | Перейти |
| 71349-18 | Анализаторы спектра портативные | AV4024D/E/F/G | Фирма "China Electronics Technology Instruments Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
