Номер госреестра:
70875-18
Наименование СИ:
Линейки лекальные
Обозначение типа:
Garant серии 46
Производитель:
Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69560
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линейки лекальные Garant серии 46
Назначение средства измерений
Линейки лекальные Garant серии 46 (далее - линейки) предназначены для измерений
отклонений от прямолинейности и плоскостности методом световой щели «на просвет».
Описание средства измерений
Принцип измерений отклонений от прямолинейности и плоскостности с помощью
линейки основан на оценке световой щели между рабочим ребром линейки и объектом, которая
производится визуально, либо сравнением с образцом просвета.
Линейки изготовлены из нержавеющей стали, рабочая поверхность закалена. Линейка
имеет клинообразное поперечное
сечение. Один
из
торцов линейки срезан под острым углом
для измерений в углах, пазах и выемках. Линейки снабжены термоизоляционной накладкой.
Линейки выпускаются в различных модификациях, отличающихся длиной рабочей
поверхности, и имеют обозначение 46 0095 L (при маркировке 46 0095_L), где:
46 - серия;
0095 - исполнение;
L - длина рабочей поверхности, мм.

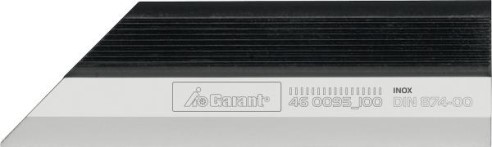

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование линеек не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
460095 50
460095 75
460095 100
460095 125
460095 150
460095 200
460095 300
460095 500
2
Таблица 1 - Метрологические характеристики
Линейки лекальные Garant
серии 46
75 100 125
150 200 300 500
34
Номинальная длина рабочей поверхности линейки, мм50
Допускаемое отклонение от прямолинейности рабочей
поверхности, мкм, не более*
____________________________
*
в диапазоне угла наклона линеек ±15° от среднего положения
Лист № 2
Всего листов 3
Наименование характеристики
460095 50
460095 75
460095 100
460095 125
460095 150
460095 200
460095 300
460095 500
Таблица 2 - Основные технические характеристики
Линейки лекальные Garant серии 46
22253040
Высота линейки без учета термоизоляционной
накладки, мм, не менее
Толщина линейки без учета термоизоляционной, мм,
не менее
57810
Масса линейки, г, не более5080160 200 265 650 1600
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %, не более
Полный средний срок службы, лет, не менее
от +15 до +25
80
5
Знак утверждения типа
наносят на титульный лист «Паспорта» типографским способом.
Комплектность средства измерений
Обозначение
МП 221-233-2017
Количество
1 шт.
1 шт.
1 экз.
1 экз*.
Таблица 3 - Комплектность средства измерений
Наименование
Линейка лекальная
Футляр
Паспорт
ГСИ. Линейки лекальные Garant серии 46. Методика поверки.
___________
*
- в один адрес
Поверка
осуществляется по документу МП 221-233-2017 «ГСИ. Линейки лекальные Garant серии 46.
Методика поверки», утвержденному ФГУП «УНИИМ» 29.12.2017 г.
Основные средства поверки:
меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011
брусок контрольный по ГОСТ 22601-77 (ГР № 49504-12)
пластина плоская стеклянная ПИ 60, отклонение от плоскостности рабочих граней
не более 0,09 мкм (ГР № 197-70)
линейка типа ЛД КТ 0 по ГОСТ 8026-92 (ГР № 3463-73)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к линейкам
лекальным Garant серии 46
Техническая документация компании Hoffmann GmbH, Германия.
Лист № 3
Всего листов 3
Изготовитель
Компания Hoffmann GmbH Qualitätswerkzeuge, Германия
Адрес: Haberlandstraße 55 D-81241 München, Германия
Телефон/факс: +(49)0-6021-3407-0
Заявитель
ЗАО «Хоффманн Профессиональный Инструмент»
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, Бизнес-центр «Мак Тауэр»
Телефон/факс: +7 (812) 309-11-33
E-mail:
Web-сайт:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
