Номер госреестра:
70870-18
Наименование СИ:
Регуляторы температуры
Обозначение типа:
E5
Производитель:
Фирма "Industrial Automation Company OMRON Corporation", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69555
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регуляторы температуры серии E5
Назначение средства измерений
Регуляторы температуры серии E5 (далее - регуляторы) предназначены для измерений
выходных аналоговых сигналов от первичных измерительных преобразователей в виде
напряжения и силы постоянного тока, сигналов термопар, термопреобразователей сопротивления
и на основе получаемой измерительной информации выработки сигналов пропорционально-
интегрально-дифференциального(ПИД)илидискретногорегулированияпараметров
технологического процесса, выдачи сигналов сигнализации.
Описание средства измерений
Регуляторы применяются для управления технологическим оборудованием: электрическими
и газовыми печами, технологическими линиями и т.п.
Принцип действия регуляторов заключается в преобразовании входного электрического
сигнала напряжения или силы постоянного тока, сигнала от термопары или от термопреобра-
зователя сопротивления аналого-цифровым преобразователем (АЦП), который формирует
двоичный код, пропорциональный входному сигналу. Процессор на основании номинальной
статической характеристики преобразования (зависимости выходного сигнала от входного),
занесённых в память, формирует код измеренного значения физической величины, который
индицируется на дисплее и подаётся на цифро-аналоговый преобразователь (ЦАП). Сигнал
с ЦАП подаётся на преобразователь напряжение-ток и на устройство сравнения с уставкой.
Регуляторы Е5 выпускаются следующих модификаций: E5xD, E5xC (-T), E5CB.
На лицевой панели регуляторов расположены два или три цифровых табло
(в зависимости от модификации), отображающие измеряемую величину и технологические
параметры, а так же набор функциональных клавиш для управления и настройки режимов
работы регулятора. В зависимости от модификации регулятора возможно расположение
разъема для подключения к ПК на лицевой или на верхней поверхности регулятора.
Значение измеряемой величины выводится на табло регулятора и/или передается
в ведущее устройство. Отображение информации осуществляется либо в инженерных единицах
(от минус 1999 до плюс 9999 с плавающей десятичной точкой), либо в абсолютных единицах
температуры.
Возможность установки десятичной точки для изображения на дисплее (без десятичного
знака или с одним десятичным знаком) зависит от модели регулятора и типа входа.
В зависимости от модели регулятора есть поддержка интерфейса связи RS-485 (2-проводный,
полудуплекс).
Конфигурация регуляторов возможна с помощью функциональных клавиш на лицевой
панели или с персонального компьютера.
Фотографии общего вида регуляторов представлены на рисунках 1 - 4.
Лист № 2
Всего листов 6

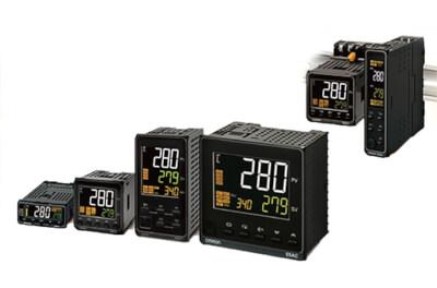

Рисунок 1 - Общий вид регуляторов E5xC

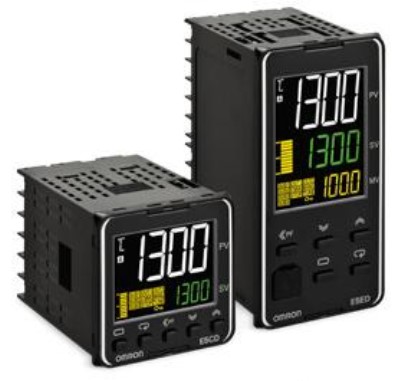

Рисунок 3 - Общий вид регуляторов E5xD

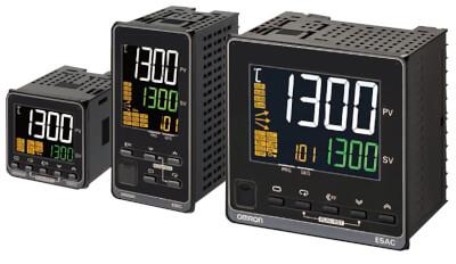

Рисунок 2 - Общий вид регуляторов E5xC-T

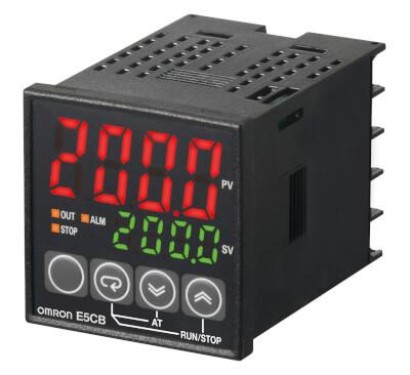

Рисунок 4 - Общий вид регуляторов E5CB
Программное обеспечение
Программное обеспечение (ПО) регуляторов функционально разделено на две группы:
встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое
на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается
в энергонезависимую память измерительных модулей регуляторов в производственном цикле
на заводе-изготовителе. После записи рабочей программы становится невозможно прочитать
или изменить какую-либо часть программы. Любые изменения возможны только с помощью
специализированных программаторов и программ в условиях завода-изготовителя. (уровень
защиты «высокий» в соответствии с п.4.5 рекомендации Р 50.2.077-2014).
Сервисное ПО - «CX-Thermo» - не является метрологически значимым, так как его
функциями является конфигурирование регуляторов. В процессе эксплуатации изменение
конфигурации ПЛК посредством сервисного ПО пользователем может быть защищено паролём
(уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
CX-Thermo
Ver.1.1 и выше
4.62 и выше
Таблица 1 - Идентификационные данные сервисного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
-
(системная программа)
Номер версии
(идентификационный номер ПО)
Цифровой идентификатор ПО
отсутствует
отсутствует
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Метрологические характеристики регуляторов приведены в таблицах 2 и 3.
Диапазон измерений
Пределы допускаемой основной
погрешности
±
(0,002·t (или 0,8
°
С, в зависимости
от того, что больше) + 1 е.м.р.)
±
(0,01·t (или 2
°
С,
в зависимости от того,
что больше) + 1 е. м. р.)
Таблица 2 - Метрологические характеристики регуляторов E5xD, E5xC (-T)
1
2
Пределы допускаемой
погрешности в рабочих
условиях применения
3
+1300
°
С
+850
°
С
Сигналы от термопар ( в соответствии с ГОСТ Р 8.585-2001)
Тип К:от -200 до
±
(2
°
С+ 1 е. м. р.)
от -20 до
±
(0,003·t (или 1
°
С, в зависимости от того,
±
10
°
С
+500
°
С что больше) + 1 е. м. р.)
Тип J:
±
(0,003·t (или 1
°
С, в зависимости от того,
от -100 до +850
°
С что больше) + 1 е. м. р.)
от -20 до +400
°
С
Тип T:
±
(2
°
С+ 1 е. м. р.) в диапазоне измерения
от -200 до +400
°
С
от -200 до -100
°
С
от -199,9 до +400
°
С
±
(0,003·t (или 1
°
С, в зависимости от того,
что больше) + 1 е. м. р.) в диапазоне
от -100 до +400
°
С
±
(0,01·t (или 4
°
С,
Тип Е: от -200 до
±
(0,003·t (или 1
°
С, в зависимости от того,
в зависимости от того,
+600
°
С что больше) + 1 е.м.р.)
что больше) + 1 е. м. р.)
Тип L: от -100 до
±
(2
°
С+ 1 е. м. р.)
Тип N:
±
(2
°
С+ 1 е. м. р.) в диапазоне измерения
от -200 до +1300
°
С
от -200 до -100
°
С
±
(0,003·t (или 1
°
С, в зависимости от того,
что больше) + 1 е.м.р.) в диапазоне
от -100 до +1300
°
С
Тип R:
±
(3
°
С+ 1 е. м. р.) в диапазоне измерения
от 0 до +1700
°
С
от 0 до +200
°
С
Тип S:
±
(0,003·t (или 1
°
С, в зависимости от того,
от 0 до +1700
°
С что больше) + 1 е.м.р.) в диапазоне
от +200 до +1700
°
С
в зависимости от того,
что больше) + 1 е. м. р.)
Тип B:не нормируется в диапазоне измерения
±
(0,01·t (или 10
°
С,
от 0 до +1800
°
С от 0 до +400
°
С
±
3
°
С в диапазоне измерения
от +400 до +800
°
С
±
(0,003·t (или 1
°
С, в зависимости от того,
что больше) + 1 е.м.р.) в диапазоне
от +800 до +1800
°
С
Сигналы от термопреобразователей сопротивления ( в соответствии с ГОСТ 6651-2009)
Pt100:
от -200 до +850
°
С
от -199,9 до +500
°
С
от 0 до +100
°
С
Лист № 4
Всего листов 6
Продолжение таблицы 2
1
23
Сигналы силы и напряжения постоянного электрического тока
от 0 до 20 мА
от 4 до 20 мА
от 0 до 5 В
±
(0,002·D + 1 е.м.р.)
±
(0,01·D + 1 е.м.р.)
от 1 до 5 В
от 0 до 10 В
Примечания
1 Для сигналов от термопар пределы допускаемой погрешности указаны с учетом
погрешности канала компенсации температуры холодного спая, но без учета погрешности
компенсационного термопреобразователя сопротивления;
2 В таблице применяются следующие обозначения: t - текущее измеряемое значение,
D - диапазон измерений, е. м. р. - единица младшего разряда.
Диапазон измерений
Пределы допускаемой основной
погрешности
Таблица 3 - Метрологические характеристики регуляторов E5CB
1
2
Пределы допускаемой
погрешности в рабочих
условиях применения
3
от -100 до +850
°
С
Сигналы от термопар ( в соответствии с ГОСТ Р 8.585-2001)
Тип J:
±
(0,005·t (или 1
°
С, в зависимости от того,
от -20 до +400
°
С
что больше) + 1 е.м.р.)
Тип К:
Тип T:
от -200 до +400
°
С
от -200 до -100
°
С
±
(0,01·t (или 4
°
С,
от -200 до +1300
°
С
±
(2
°
С+ 1 е. м. р.) в диапазоне измерения
в завис
и
мости
от
т
ого,
от -20 до +500
°
С
±
(0,005·t (или 1
°
С, в зависимости от того,
что больше) + 1 е. м. р.)
что больше) + 1 е.м.р.) в диапазоне
от -199,9 до +400
°
С
от -100 до +400
°
С
Тип R:
±
(3
°
С+ 1 е. м. р.) в диапазоне измерения
от 0 до +1700
°
С
от 0 до +200
°
С
±
(0,01·t (или 10
°
С,
Тип S:
±
(0,005·t (или 1
°
С, в зависимости от того,
в зависимости от того,
от 0 до +1700
°
С что больше) + 1 е.м.р.) в диапазоне что больше) + 1 е. м. р.)
от -+200 до +1700
°
С
Сигналы от термопреобразователей сопротивления ( в соответствии с ГОСТ 6651-2009)
Pt100:
что больше) + 1 е.м.р.)
±
(0,01·t (или 2
°
С,
от -200 до +850
°
С
±
(0,005·t (или 1
°
С, в зависимости от того,
в завис
и
мости
от
т
ого,
от -199,9 до +500
°
С что больше) + 1 е. м. р.)
Примечания
1 Для сигналов от термопар пределы допускаемой погрешности указаны с учетом
погрешности канала компенсации температуры холодного спая, но без учета погрешности
компенсационного термопреобразователя сопротивления;
2 В таблице применяются следующие обозначения: t - текущее измеряемое значение,
D - диапазон измерений, е. м. р. - единица младшего разряда.
Лист № 5
Всего листов 6
от 100 до 240 В или 24
±
3
50/60
Значение
от +21 до +25
от 25 до 85
от 86 до 106,7
от -10 до +55
от 25 до 85
от 86 до 106,7
Таблица 4 - Технические характеристики регуляторов
Наименование характеристики
Нормальные условия применения:
-температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
Рабочие условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность, %
- атмосферное давление, кПа
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
- напряжение постоянного тока, В
24
±
3
Потребляемая мощность, габаритные размеры и масса зависят от модификации регуляторов и
приведены в таблице 5.
Потребляемая мощность
Масса,
кг,
не более
Таблица 5 - Потребляемая мощность, габаритные размеры, масса регуляторов
Габаритные размеры, мм, не
более
ВысотаДлина
При
напряжении
Модель питания от
100 до 240 В
переменного
тока, В·А,
не более
E5CD 6,5
E5ED 8,3
E5DC 4,9
E5GC 5,9
E5AC 9,0
E5AC-T 9,0
E5CC-T 7,5
E5EC-T 8,7
E5CB 3,5
При
напряжении
питания
24 В
переменного
тока, В·А,
не более
4,1
5,5
2,8
3,2
5,6
5,6
4,1
5,5
3,5
При
напряжени
и питания
24 ВШирина
постоянног
о тока, Вт,
не более
2,348
3,248
1,5 22,5
1,848
3,496
3,496
2,348
3,248
2,548
4866
9666
9685
2490
9664
9664
4864
9664
4865
0,120
0,210
0,080
0,080
0,250
0,250
0,120
0,210
0,100
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 6 - Комплектность регуляторов
Обозначение
Модель и исполнение в соответствии с заказом
Наименование
Регулятор
Руководство по эксплуатации
Количество
1 шт.
1 экз.
Поверка
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-
вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Лист № 6
Всего листов 6
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный trial в Федеральном информационном
фонде № 22125-01;
магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном
фонде № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к регуляторам температуры
серии E5
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди
и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
Изготовитель
Industrial Automation Company OMRON Corporation, Япония
Адрес: FA Systems Division H.Q. 66 Matsumoto, Mishima-city, Shizuoka 411-8511, Japan
Телефон: (81) 55-977-9181; Факс: (81) 55-977-9045
Заявитель
Общество с ограниченной ответственностью «ОМРОН Электроникс»
(ООО «ОМРОН Электроникс»)
Адрес: 125040, Россия, г. Москва, ул. Правды, д. 26
Телефон: +7 (495) 648-94-50; Факс: +7 (495) 648-94-51
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77; Факс: +7 (495) 430-57-25
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83492-21 | Датчики температуры сопротивления | СТ8-80 | Фирма "Te.ma. S.r.l.", Италия | 2 года | Перейти |
| 65018-16 | Преобразователи относительной влажности и температуры измерительные | ПВТ10-Н2 | ООО "ПО "ОВЕН", г.Москва | 1 год | Перейти |
| 20508-06 | Калибраторы температуры многофункциональные | Isocal-6 мод. Venus plus2140, Calisto plus2250, Oceanus-6 plus580, Europa-6 plus, Drago plus934, Hyperion plus936, 510 Medusa-1, 511 Medusa-3 | Фирма "Isotech", Великобритания | 2 года | Перейти |
| 39069-08 | Приборы для измерений температуры, давления и времени термообработки с устройствами считывания данных | PU-Monitor (приборы) RPC (устройства) | Фирма "Haffmans B.V.", Нидерланды | 1 год | Перейти |
| 18599-05 | Регуляторы температуры | РТЗЦ-10Х, РТЗЦ-20Х, РТ2К | ЗАО НПК "Эталон", г.Волгодонск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
