Номер госреестра:
70865-18
Наименование СИ:
Вискозиметры ротационные
Обозначение типа:
Haitongda
Производитель:
Фирма "Qingdao Haitongda Special Instrument Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69550
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вискозиметры ротационные Haitongda
Назначение средства измерений
Вискозиметры ротационные Haitongda (далее - вискозиметры) предназначены для
измерений динамической вязкости буровых и тампонажных растворов ротационным методом.
Описание средства измерений
Принцип действия вискозиметров основан на измерении частоты вращения ротора.
Измеряемая жидкость содержится в кольцевом пространстве между внешним (ротор) и
внутренним (статор, боб) цилиндрами. Измерения вязкости проводятся при вращении внешнего
цилиндра с известной частотой благодаря вязкому сопротивлению, вызванному жидкостью.
Данное сопротивление оказывает усилие на статор, который передает его на прецизионную
пружину.
Вискозиметры состоят из торсионной пружины, вала с диском и нанесенным на него
шкалой, ротора (внешнего цилиндра) и боба (статора, внутреннего цилиндра).
Вискозиметры выпускаютсяв следующихмодификацияхZNN-D6,ZNN-D6B
(HTD13035-6), ZNN-D6C (HTD13145), ZNN-12B(HTD13185), которые отличаются техническими
характеристиками.
Вискозиметры модификаций ZNN-D6, ZNN-D6B (HTD13035-6), ZNN-D6C (HTD13145)
представляют собой приборы, частоты вращения ротора которых устанавливаются регулировкой
переключателя частоты и ручкой переключения механизма (модель ZNN-D6), либо путем
нажатия наклавишус соответствующей частотой (ZNN-D6B (HTD13035-6), ZNN-D6C (HTD13145)).
Вискозиметры модификации ZNN-12B (HTD13185) представляют приборы, частоты
вращения ротора которых устанавливаются путем нажатия на клавишу с соответствующей
частотой.
Общий вид вискозиметров представлен на рисунках 1-4. На рисунке 5 представлен
общий вид шильдика вискозиметров.
Пломбировка корпуса вискозиметра от несанкционированного доступа не предусмотрена.

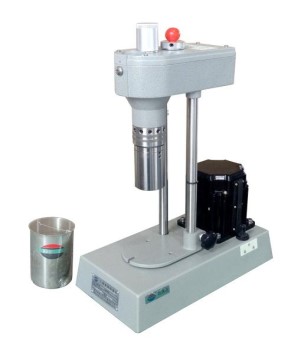

Рисунок 1 - Общий вид вискозиметров
Haitongda модификаций ZNN-D6
Рисунок 2 - Общий вид вискозиметров
Haitongda модификации ZNN-D6B
(HTD13035-6)
Лист № 2
Всего листов 4

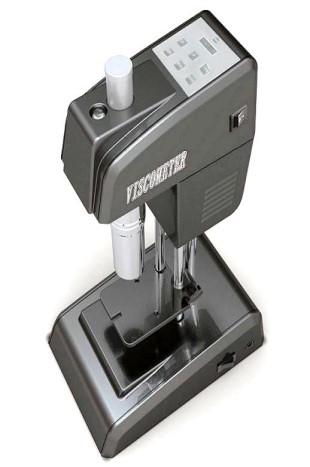

Рисунок 3 - Общий вид вискозиметров
Haitongda модификаций ZNN-D6C
(HTD13145)
Рисунок 4 - Общий вид вискозиметров
Haitongda модификации ZNN-D12B
(HTD13185)
Рисунок 5 - Общий вид шильдика вискозиметров ротационных Haitongda
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1-2.
ZNN-D6BZNN-D6C
ZNN-D12B
(HTD13185)
от 0,5
до 99990
Таблица 1 - Метрологические характеристики
Наименование
Значение
характеристики
ZNN-D6
(HTD13035-6)(HTD13145)
Диапазон измерений
динамической
вязкости, мПа∙сот 0,5 до 30000
Пределы допускаемой
относительной
погрешности
вискозиметра, %±4,0
Лист № 3
Всего листов 4
ZNN-D6
ZNN-D12B
(HTD13185)
12
Таблица 2 - Основные технические характеристики
Значение
Наименование характеристики
ZNN-D6BZNN-D6C
(HTD13035-6)(HTD13145)
Количество частот вращения
ротора6
Переключение частот
вращения роторамеханическоеэлектронное
Диапазон показаний частот
по шкале прибора, усл. ед.от 0 до 300
Частоты вращения ротора,
об/мин3, 6, 100, 200, 300, 600
1, 2, 3, 6, 10,
20, 30, 60,
100, 200,
300, 600
420
190
280
6,9
Диапазонрабочихтемператур, °Cот 0 до +93
Параметры электрического
питания:
- напряжение переменного
тока, В220±22
- частота переменного тока, Гц 50/60
Габаритные размеры, мм,
не более:
- высота390420420
- ширина150190190
- длина270280280
Масса, кг, не более 7,4 6,9 6,9
Условия эксплуатации:
- температура окружающей
среды, °Сот +15 до +30
- относительная влажность, % от 10 до 75
- атмосферное давление, кПаот 84,0 до 107,7
Средний срок службы, лет 10
Средняя наработка на отказ, ч 8000
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом
и на корпус вискозиметра в виде наклейки.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность вискозиметра
Наименование
Вискозиметр
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
--
МП 2302-0102-2017
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2302-0102-2017 «Вискозиметры ротационные Haitongda.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 декабря 2017 г.
Основные средства поверки:
- вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2
до 20000 мПа∙с, погрешность ±0,5 %, регистрационный номер 45144-10;
Лист № 4
Всего листов 4
- стандартный образец вязкости жидкости ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004,
ГСО 8589-2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004,
ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004,
ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью 0,2 %;
- стандартный образец вязкости жидкости ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004,
погрешностью 0,3 %;
- термометр сопротивления эталонный ЭТС-100/2, диапазон измерений температуры
от 0,01 до 231,928 ºС, погрешность ±0,05 ºС, регистрационный номер 19916-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вискозиметрам
ротационным Haitongda
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости
жидкостей
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Qingdao Haitongda Special Instrument Co., Ltd», Китай
Адрес: 320, Jiushui East Road, Licang district, Qingdao City, Shandong Province, China (266100)
Заявитель
Общество с ограниченной ответственностью «СокТрейд Ко» (ООО «СокТрейд Ко»)
ИНН 7715359471
Юридический адрес: 127549, г. Москва, Алтуфьевское шоссе, д. 60
Адрес: 119071, Москва, а/я 22
Телефон/факс: (495) 604-44-44, (495) 926-38-40
Web-сайт:
Е-mail:
,
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон.: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
