Резервуары стальные вертикальные цилиндрические РВС-200, ГРСИ 70824-18
Номер госреестра:
70824-18
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-200
Производитель:
ОАО "Новокузнецкий завод резервуарных металлоконструкций", г.Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ Р-1, Р-3
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69508
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-200
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары)
предназначены для измерения объема нефти.
Описание средства измерений
РВС-200 представляют собой закрытые вертикальные цилиндрические сосуды
со стационарной крышей.
РВС-200 оснащены предохранительным и дыхательным клапанами, световыми
и замерными люками, люк-лазами, приемо-раздаточным патрубком, приборами контроля
и сигнализации.
На рисунке 1 представлен общий вид РВС-200.

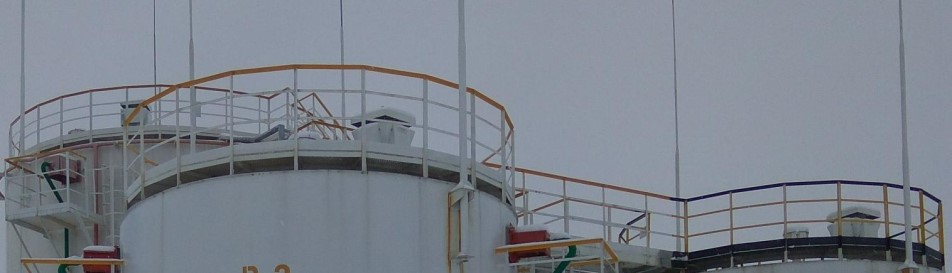

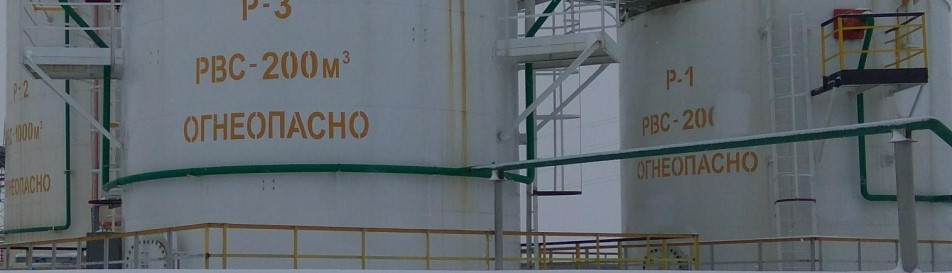

Рисунок 1 - Общий вид РВС-200 заводские номера Р-1, Р-3
Пломбирование резервуаров стальныхвертикальныхцилиндрическихРВС-200
не предусмотрено.
Метрологические и технические характеристики
Значение характеристики
200
±0,2
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости геометрическим
методом, %
Габаритные размеры резервуаров, мм, не более:
внутренний диаметр
высота цилиндрической части
6630
5960
Лист № 2
Всего листов 3
Знак утверждения типа
наносится на информационную табличку и титульный лист паспорта резервуара типографским
способом.
Комплектность средства измерений
Обозначение
РВС-200
Количество
2 экз.
2 экз.
Таблица 2 - Комплектность средства измерений
Наименование
Резервуары стальные вертикальные цилиндрические
Паспорт вертикального стального цилиндрического
резервуара
Градуировочная таблица
2 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
─Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном
информационном фонде (далее - регистрационный номер) 22003-07
─Рулетка измерительная металлическая РНГ модель Р30Н2Г, регистрационный номер
60606-15;
─Нивелир оптико-механический с компенсатором В-40, регистрационный номер
45563-10;
─Рейка нивелирная телескопическая VEGA TS5М, регистрационный номер 51835-12
─Штангенциркуль ШЦ-I-150-0,1, регистрационный номер 260-05;
─Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10;
─Каретка измерительная ГОСТ 8.570-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице
на месте подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-200
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
Изготовитель
Открытое акционерное общество «Новокузнецкий завод резервуарных металлоконструкций»
(ОАО «НЗРМК»)
ИНН 4221002780
Адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова, д. 28
Тел.: (3843) 35-66-99
Факс: 8(3843) 35-66-82
Е-mail:
Лист № 3
Всего листов 3
Заявитель
Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее
объединение» (ООО «ННПО»)
ИНН 8603087285
Адрес: 628616, ХМАО - Югра, г. Нижневартовск, ул. Северная, 6А/П, Панель 17
Тел.: (3466) 67-41-67
Факс: (3466) 67-41-68
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Тел.: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
