Номер госреестра:
70823-18
Наименование СИ:
Субблоки измерительные
Обозначение типа:
Нет данных
Производитель:
АО "Уфимское приборостроительное производственное объединение" (УППО), г.Уфа
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69507
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Субблоки измерительные
Назначение средства измерений
Субблоки измерительные (далее по тексту - субблоки) предназначены для измерений
электрического сопротивления и электрической ёмкости блоков датчиков уровня.
Описание средства измерений
Субблоки представляют trial измерительные приборы, конструктивно состоящие из
шести модулей: блока питания (БП), модуля питания (МП), модуля контроллера (МК), двух
модулей релейных (МР), модуля измерений (МИ), объединенных в едином корпусе.
БП предназначен для преобразования напряжения питающей сети переменным током
220 В частотой 50 Гц в постоянное напряжение 27 В, необходимое для работы МП.
МП предназначен для формирования напряжений, необходимых для работы модулей,
а также гальванической развязки их от напряжения питания.
МК предназначен для проведения математической обработки и организации обмена
данными с модулями и персональным компьютером.
МР предназначен для подключения к измерительным входам МИ электрических цепей
блока датчиков уровня.
МИпредназначендляизмеренияэлектрическогосопротивленияиёмкости.
Конструктивно МИ состоит из генератора, входных и выходных аналоговых коммутаторов,
входных фильтров, масштабирующего усилителя, детектора, аналого-цифрового преобразователя,
контроллера. Принцип работы МИ основан на преобразовании токов, протекающих через
электрическое сопротивление и ёмкость, в напряжение, которое подвергается фильтрации
полосовым фильтром для исключения проникновения помех из линии связи. Аналого-цифровой
преобразователь полученное напряжение преобразует в двоичный код, считываемый контроллером.
Контроллер формирует управляющие сигналы, обеспечивающие работу всех узлов МИ,
предварительную обработку и хранение цифровой информации, полученной с аналого-цифрового
преобразователя, осуществляет обмен информацией и командами с МК по шине данных.
Общий вид субблоков представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунках 1, 2.

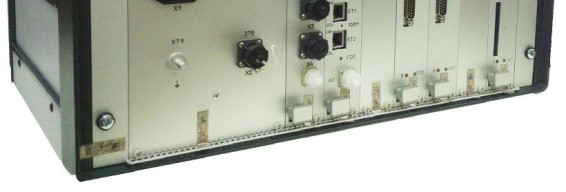

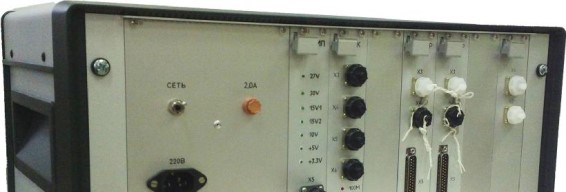

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного
доступа, обозначение мест нанесения знаков утверждения типа и поверки
Места
пломбирования
Место
нанесения
знака
утверждения
типа
БПМПМКМРМРМИ
Место
нанесения
знака
поверки
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение субблоков ПО АКПЦ 351.01589-01. Программное обеспечение
выполняет функции обработки, представления, записи измерительной информации.
Метрологические характеристики субблоков нормированы с учетом влияния программного
обеспечения. Идентификационные данные компонентов программного обеспечения ПО
АКПЦ 351.01589-01 приведены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ПО АКПЦ 351.01589-01
Номер версии (идентификационный номер ПО) не менее 1.0.0.0.110817
Цифровой идентификатор ПО-
Метрологические и технические характеристики
приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений электрической ёмкости, пФ о
т
200 до
160
0
Пределы допускаемой относительной погрешности
измерений электрической ёмкости, %
±
0,2
от 0,1 до 1000 включ.
±
5
Диапазон измерений электрического сопротивления, Ом
от 50000 до 50000000 включ.
Пределы допускаемой относительной погрешности
измерений электрического сопротивления, %
Примечание - Максимальная длина линии связи при измерении электрической ёмкости до 200 м
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
300
305
520

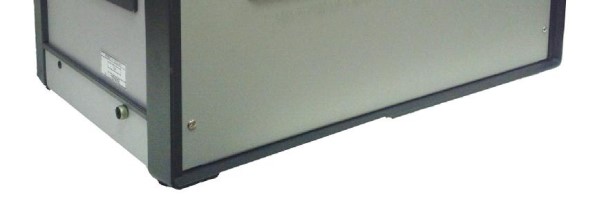

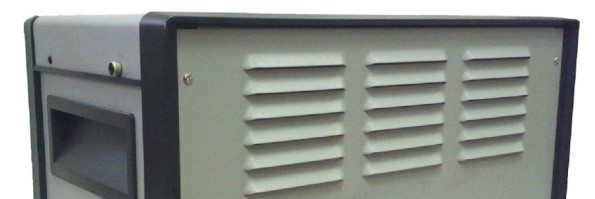

Рисунок 2 - Схема пломбировки субблока измерительного от несанкционированного доступа
Места
пломбирования
Лист № 3
Всего листов 4
от +5 до +35
80
Значение
20
220±20
50±1
Наименование характеристики
Масса, кг, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Рабочие условия применения:
-
температура окружающей среды, ºС
-
относительная влажность при температуре +20
°
С, %,
не более
-
атмосферное давление, кПа
Потребляемая мощность, В·А, не более
Средний срок службы, лет
от 97 до 105
50
10
Знак утверждения типа
наносится на лицевую панель модуля МИ в виде наклейки и на паспорт субблока типографским
способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Субблок измерительный
Паспорт
Методика поверки
CD-R диск с программным обеспечением
Транспортировочная тара
Обозначение
--
РТ-МП-5025-551-2018
-
Ящик 4-76-б/л
Количество
1 шт.
1 экз.
1 экз.
1 шт.
1 шт.
Поверка
осуществляется по документу РТ-МП-5025-551-2018 «ГСИ. Субблоки измерительные. Методика
поверки», утвержденному ФБУ «Ростест-Москва» 09 января 2018 г.
Основные средства поверки:
- меры ёмкости образцовые Р597 (регистрационный номер в Федеральном информационном
фонде 2684-70), диапазон номинальных значений от 200 до 1000 пФ, класс точности 0,05;
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном
фонде 6332-77);
- магазин сопротивлений Р40102 (регистрационный номер в Федеральном информационном
фонде 10547-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном
на рисунке 1, и на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к субблокам
измерительным
ИТФЖ.411252.001ТУ Субблок измерительный. Технические условия
Лист № 4
Всего листов 4
Изготовитель
Акционерное общество «Уфимское приборостроительное производственное объединение»
(АО «УППО»)
ИНН 0276140862
Адрес: 450071, Республика Башкортостан, г. Уфа, ул. 50 лет CССР, 30
Телефон: +7 (347) 232-57-58
Факс: +7 (347) 232-50-73
Web-cайт:
Заявитель
Публичное акционерное общество«Ракетно-космическая корпорация«Энергия»
имени С.П. Королёва» (ПАО «РКК «Энергия»)
Адрес: 141070, Московская область, г. Королёв, ул. Ленина, д. 4а
ИНН 5018033937
Телефон: 8 (495) 737-24-23
Факс: 8 (495) 737-23-85
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-cайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
