Комплекс измерительно-вычислительный стенда У-05М, ГРСИ 70809-18
Номер госреестра:
70809-18
Наименование СИ:
Комплекс измерительно-вычислительный стенда
Обозначение типа:
У-05М
Производитель:
ООО "ИнСис Лтд", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69493
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительно-вычислительный стенда У-05М
Назначение средства измерений
Комплекс измерительно-вычислительный стенда У-05М (далее - ИВК) предназначен
для измерений напряжения постоянного тока, силы постоянного тока, частоты напряжения
переменного тока, сопротивления постоянному току, а также для регистрации и отображения
результатов измерений и расчетных величин.
Описание средства измерений
Принцип действия ИВК основан на измерении электрических сигналов с датчиков
физических величин, не входящих в состав ИВК, дальнейшем преобразовании их в цифровой
код с помощью системы сбора данных (ССД) и передаче цифровой информации
в персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК представляет собой рабочее место операторов, трех шкафов ССД
с установленными в них модулями стандартов PXI, CRIO (шкаф термопараметров, шкаф
приборный, шкаф кроссовый), объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК): ИК напряжения
постоянного тока; ИК напряжения постоянного тока, соответствующего значениям температуры;
ИК силы постоянного тока; ИК частоты переменного тока; ИК сопротивления постоянному току.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического
исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от плюс 15 до плюс 35 ºС
и относительной влажностью воздуха от 30 до 80 % при температуре плюс 25 ºС
без предъявления требований по механическим воздействиям.
Общий вид составных частей ИВК и места нанесения знака утверждения типа
представлены на рисунках 1 и 2.
Защита от несанкционированного доступа к составным частям ИВК обеспечивается
закрыванием шкафов на специализированные встроенные замки (рисунок 3). Пломбирование
ИВК не предусмотрено.

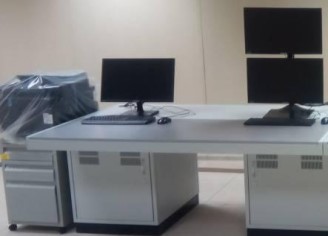

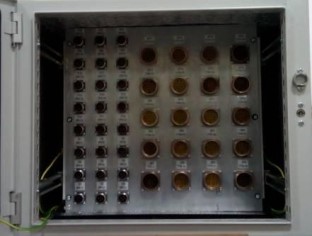

Рабочее место операторовШкаф термопараметров
Рисунок 1
Место нанесения знака утверждения типа
Лист № 2
Всего листов 6

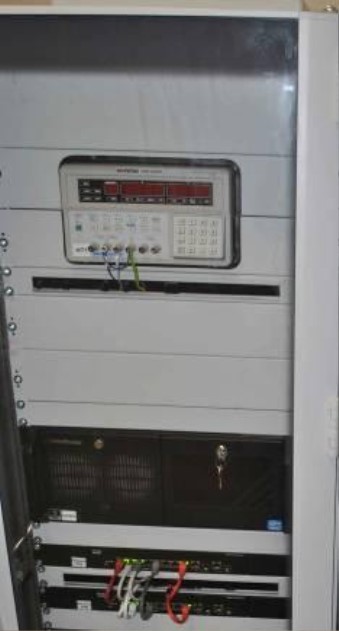

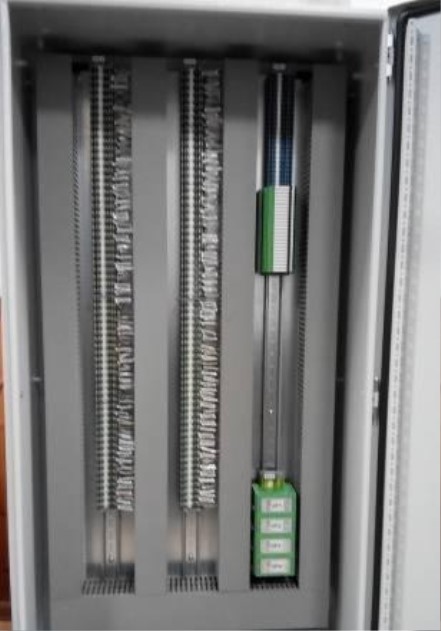

Шкаф приборныйШкаф кроссовый
Рисунок 2
Рисунок 3 - Встроенные замки на дверцах шкафов
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 (32-разрядная).
В состав функционального ПО входят программные утилиты «Панель управления»,
«Конфигуратор» и «Проверка подлинности метрологически значимой части ПО».
Функциональное ПО системы имеет метрологически значимую часть.
Место нанесения знака утверждения типа
Лист № 3
Всего листов 6
В состав метрологически значимой части функционального ПО входят:
- сервер параметров (StendServer.exe) центральный модуль.
- библиотека настройки аппаратной части ИК (ПО ССД - ssd_pxi_rt.dll, ssd_startup.rtexe,
ssd9217_startup.rtexe).
- ПО метрологических исследований (Metrology.exe).
Алгоритм вычисления идентификатора ПО - MD5.
Идентификационные данные функционального ПО представлены в таблицах 1 и 2.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий»
в соответствии с Р 50.2.077-2014.
Значение
StendServer.exe
ssd_pxi_rt.dll
ssd_startup.rtexe
1.63.1.265
2.0.2
2.15.0
Таблица 1
Идентификационные
данные (признаки)
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
Другие
идентификационные
данные
00bd004f8f4bf66b64b
8c49ae65bb360
Сервер параметров
479e0f05cb35f012a82
7c5d8569092a4
Библиотека настройки
аппаратной части ИК
(ССД1)
80e68f46a1d571ea34df
021898fd3392
Библиотека настройки
аппаратной части ИК
(ССД2)
Значение
ssd_startup.rtexe
ssd9217_startup.rtexe
Metrology.exe
2.15.0
2.15.0
3.12.2
Таблица 2
Идентификационные
данные (признаки)
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
Другие
идентификационные
данные
80e68f46a1d571ea34d
f021898fd3392
Библиотека настройки
аппаратной части ИК
(ССД3)
9292bab946b1718d48
8afbebecbd0657
Библиотека настройки
аппаратной части ИК
(ССД4)
3a932363cfb5ace5097
b9175f3cc7d81
ПО метрологических
исследований
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики ИВК
Наименование измеряемого параметраДиапазон измерений
Пределы
допускаемой
приведенной к
верхнему
пределу
погрешности
измерений
Количество
ИК
ИК напряжения постоянного тока
Напряжение постоянного тока,от -2 до +55 мВ
соответствующее значениям
температуры
±0,05 %
128
Лист № 4
Всего листов 6
ПределыКоличество
допускаемой ИК
приведенной к
Наименование измеряемого параметраДиапазон измеренийверхнему
пределу
погрешности
измерений
ИК силы постоянного тока
Сила постоянного тока,от 4 до 20 мА±0,05 %128
соответствующая значениям
давления и перепада давления
ИК напряжения постоянного тока, соответствующего значениям температуры
Напряжение постоянного тока,от -1,889 до +54,819 мВ*±0,1 %128
соответствующее значениям (от -50 до +1370 °C)
температуры (c термоэлектрическим
преобразователем ХА)
Напряжение постоянного тока,от -3,005 до +55,241 мВ*±0,15 %128
соответствующее значениям (от -50 до +670 °C)
температуры (c термоэлектрическим
преобразователем ХК)
ИК частоты переменного тока
Частота переменного тока,от 10 до 30000 Гц±0,05 %4
соответствующая значениям
расходов и оборотов
ИК сопротивления постоянному току
Сопротивление постоянному току,от 30 до 100 Ом±0,05 %24
соответствующее значениямот 60 до 200 Ом±0,05 %24
температуры
Примечание - * без учета компенсации «холодного спая» при ненулевой температуре
600
´
1600
´
895
648
´
1200
´
316
654
´
478
´
733
1800
´
1121
´
1100
Значение
220
±
22
50
±
2
2200
150
100
50
150
Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры составных частей средства измерений (Ш×В×Г),
мм, не более
- шкаф приборный
- шкаф кроссовый
- шкаф термопараметров
- рабочее место операторов
Масса составных частей, кг, не более
- шкаф приборный
- шкаф кроссовый
- шкаф термопараметров
- рабочее место операторов
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при температуре +25, %
- атмосферное давление, кПа
от +15 до +35
от 30 до 80
от 84 до 106,7
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
и на шкафы приборный и термопараметров в виде наклейки.
Комплектность средства измерений
Наименование
Таблица 4 - Комплектность ИВК
Обозначение
ИНСИ.425850.000.00
Количество
шт./экз.
1
Комплекс измерительно-вычислительный
стенда У-05М
Программное обеспечение на CD-диске
Руководство по эксплуатации
Формуляр
Руководство оператора
Методика поверки
-
ИНСИ.425850.000.00 РЭ
ИНСИ.425850.000.00 ФО
ИНСИ.425850.000.00 РО
ИНСИ.425850.000.00 МП
1
1
1
1
1
Поверка
осуществляется по документу ИНСИ.425850.000.00 МП «Инструкция. Комплекс измерительно-
вычислительный стенда У-05М. Методика поверки», утвержденному ООО «АСК Экспресс»
11.01.2018 г.
Основные средства поверки:
Калибратор многофункциональный DPI 620 Genii (регистрационный номер в Федеральном
информационном фонде (рег. №) 60401-15);
Магазин электрического сопротивления Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительно-
вычислительному стенда У-05М
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1·10
-16
÷ 30 А
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд»)
ИНН 7701110879
Адрес: 125040, г. Москва, ул. Скаковая, д. 32, стр. 2, офис 30
Телефон (факс): +7(495) 941-99-60, +7(495) 941-99-23
Е-mail:
Лист № 6
Всего листов 6
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля
Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон (факс): +7 (495) 504-15-11
Аттестат аккредитации ООО «АСК-Экспресс» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.312222 от 04.07.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37805-14 | Комплексы измерительно-вычислительные и управляющие | Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration | Фирма "GE Drives & Controls, Inc.", США | 2 года | Перейти |
| 35414-07 | Комплекс измерительный учета алкоголя | АЛКОТЕСТ | ООО "ПТФ "ЕВРОТЕСТ", г.С-Петербург | 1 год | Перейти |
| 60772-15 | Система измерительная массового расхода (массы) перегретого пара на тепловом пункте объекта "Внешние тепловые сети ТЭЦ-2-Комплекс" ОАО "ТАНЕКО" пар 30 ата паропровод №2 | Нет данных | ОАО "ТАНЕКО", г.Нижнекамск | 3 года | Перейти |
| 65932-16 | Комплексы измерительно-вычислительные для систем автоматического управления и регулирования | LC-U5/X | Фирма "Compressor Controls Corporation", США | 3 года | Перейти |
| 63635-16 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО "Адамант-Капитал", многофункциональный комплекс | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
