Преобразователи термоэлектрические 397A7666 исп. P006, P008, P009, P011, ГРСИ 70796-18
Номер госреестра:
70796-18
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
397A7666 исп. P006, P008, P009, P011
Производитель:
Фирма "Thermo Electric Instrumentation B.V.", Нидерланды
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 40 шт. с зав.№ 1100520-4-1, 1006997-2-1, 1006997-2-2, 1007417-5-3, 1008075-2-1, 1008075-2-3, 1008660-2-1, 1008660-2-2, 1008660-2-3, 1008660-2-5, 1100313-3-1, 1100520-4-3, 100923-2-7, 1101049-2-1, 1101049-2-2, 1101049-2-3, 1100238-2-1, 1100238-2-2, 1100622-1-1, 1100622-1-2, 1101076-3-2, 1007417-2-1, 1007417-2-2, 1100234-1-1, 1100234-1-2, 1100234-1-3, 1100238-3-1, 1100238-3-2, 1100238-3-3, 1100300-3-1, 1100300-3-2, 1100923-3-1, 1100923-3-2, 1100923-3-3, 1101076-4-1, 1007891-3-1, 1100299-5-1, 1100300-4-1, 1101151-9-1, 1008075-4-1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69476
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические модели 397A7666 исполнений P006, P008,
P009, P011
Назначение средства измерений
Преобразователи термоэлектрические модели 397A7666 исполнений P006, P008, P009,
P011 (далее - термопреобразователи или ТП) предназначены для измерений температуры
воздуха/выхлопного газа в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС
(г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -
генерировании термоэлектродвижущей силы, возникающей из-за разности температур между
двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи выполнены в виде измерительной вставки с двумя чувствительными
элементами - термопарами с номинальной статистической характеристикой преобразования
(НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов,
кабеля с удлинительными проводами и монтажных элементов.

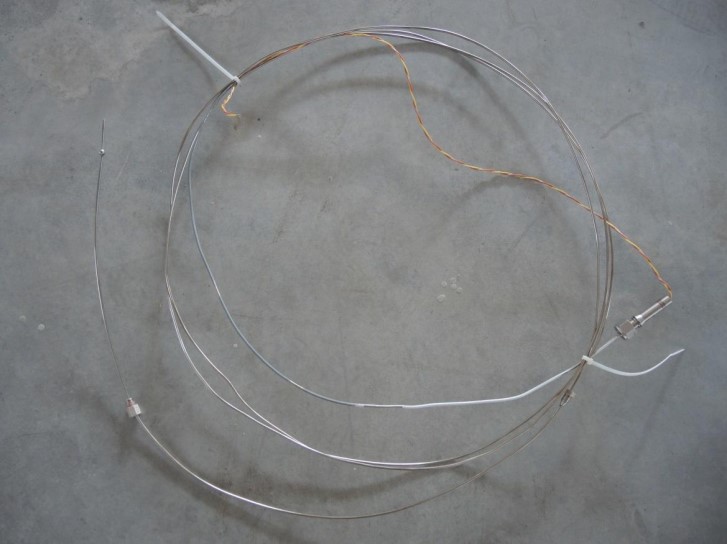

Фотография общего вида преобразователей термоэлектрических модели 397A7666
исполнений P006, P008, P009, P011 представлена на рисунке 1.
Рисунок 1 - Общий вид преобразователей термоэлектрических модели 397A7666
исполнений P006, P008, P009, P011
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 5
Метрологические и технические характеристики
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ
по ГОСТ Р 8.585-2001 (МЭК 60584-1) в температурном эквиваленте приведены в таблице 1.
Таблица 1
Условное
обозначение НСХ
К
Класс
допуска
2
Диапазон измерений
температуры,
°
С
от -40 до +1200
Пределы допускаемых отклонений
ТЭДС ТП от НСХ,
°
С
±2,5
Технические характеристики преобразователей термоэлектрических модели 397A7666
исполнений P006 приведены в таблице 2.
100
Значение характеристики
4007
5450
5620
3998
4075
4040
4061
4006
4001
4006
4039
4050
4023
3980
4037
4008
3,2±0,1
Таблица 2
Наименование характеристики
Длина монтажной части, мм:
- зав. № 1100520-4-1
- зав. № 1006997-2-1
- зав. № 1006997-2-2
- зав. № 1007417-5-3
- зав. № 1008075-2-1
- зав. № 1008075-2-3
- зав. № 1008660-2-1
- зав. № 1008660-2-2
- зав. № 1008660-2-3
- зав. № 1008660-2-5
- зав. № 1100313-3-1
- зав. № 1100520-4-3
- зав. № 1100923-2-7
- зав. № 1101049-2-1
- зав. № 1101049-2-2
- зав. № 1101049-2-3
Диаметр монтажной части, мм
Электрическое сопротивление изоляции ТП при
температуре от +15 до +35 °Сиотносительной влажности
воздуха от 30 до 80 %, МОм (при 100 В), не менее
Рабочие условия эксплуатации ТП:
- температура окружающей среды, °С
- относительная влажность окружающего воздуха, %
Средний срок службы, лет, не менее
от -40 до +250
до 98 (при +35 °С)
10
Технические характеристики преобразователей термоэлектрических модели 397A7666
исполнений P008 приведены в таблице 3.
Значение характеристики
Таблица 3
Наименование характеристики
Длина монтажной части, мм:
- зав. № 1100238-2-1
- зав. № 1100238-2-2
- зав. № 1100622-1-1
- зав. № 1100622-1-2
- зав. № 1101076-3-2
- зав. № 1007417-2-1
- зав. № 1007417-2-2
4995
5050
4964
5021
4979
5025
4985
Лист № 3
Всего листов 5
100
Значение характеристики
3,2±0,1
Продолжение таблицы 3
Наименование характеристики
Диаметр монтажной части, мм
Электрическое сопротивление изоляции ТП при
температуре от +15 до +35 °Сиотносительной влажности
воздуха от 30 до 80 %, МОм (при 100 В), не менее
Рабочие условия эксплуатации ТП:
- температура окружающей среды, °С
- относительная влажность окружающего воздуха, %
Средний срок службы, лет, не менее
от -40 до +250
до 98 (при +35 °С)
10
Технические характеристики преобразователей термоэлектрических модели 397A7666
исполнений P009 приведены в таблице 4.
100
Значение характеристики
5798
5533
5510
5580
5565
5525
5507
5505
5523
5516
5485
5530
3,2±0,1
Таблица 4
Наименование характеристики
Длина монтажной части, мм:
- зав. № 1100234-1-1
- зав. № 1100234-1-2
- зав. № 1100234-1-3
- зав. № 1100238-3-1
- зав. № 1100238-3-2
- зав. № 1100238-3-3
- зав. № 1100300-3-1
- зав. № 1100300-3-2
- зав. № 1100923-3-1
- зав. № 1100923-3-2
- зав. № 1100923-3-3
- зав. № 1101076-4-1
Диаметр монтажной части, мм
Электрическое сопротивление изоляции ТП при
температуре от +15 до +35 °Сиотносительной влажности
воздуха от 30 до 80 %, МОм (при 100 В), не менее
Рабочие условия эксплуатации ТП:
- температура окружающей среды, °С
- относительная влажность окружающего воздуха, %
Средний срок службы, лет, не менее
от -40 до +250
до 98 (при +35 °С)
10
Технические характеристики преобразователей термоэлектрических модели 397A7666
исполнений P011 приведены в таблице 5.
100
Значение характеристики
6499
6575
6959
6518
6562
3,2±0,1
Таблица 5
Наименование характеристики
Длина монтажной части, мм:
- зав. № 1007891-3-1
- зав. № 1100299-5-1
- зав. № 1100300-4-1
- зав. № 1101151-9-1
- зав. № 1008075-4-1
Диаметр монтажной части, мм
Электрическое сопротивление изоляции ТП при
температуре от +15 до +35 °Сиотносительной влажности
воздуха от 30 до 80 %, МОм (при 100 В), не менее
Лист № 4
Всего листов 5
Значение характеристики
Продолжение таблицы 5
Наименование характеристики
Рабочие условия эксплуатации ТП:
- температура окружающей среды, °С
- относительная влажность окружающего воздуха, %
Средний срок службы, лет, не менее
от -40 до +250
до 98 (при +35 °С)
10
Знак утверждения типа
наносится на титульный лист паспорта методом штемпелевания.
Комплектность средства измерений
16 шт.
7 шт.
12 шт.
5 шт.
Количество
Таблица 6
Наименование
Преобразователь термоэлектрический модели 397A7666
исполнения P006
Преобразователь термоэлектрический модели 397A7666
исполнения P008
Преобразователь термоэлектрический модели 397A7666
исполнения P009
Преобразователь термоэлектрический модели 397A7666
исполнения P011
Паспорт
40 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный
№ 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный
№ 33744-07).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный
№ 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических
характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения и методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям термо-
электрическим модели 397A7666 исполнений P006, P008, P009, P011
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски.
Лист № 5
Всего листов 5
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
Фирма «Thermo Electric Instrumentation B.V.», Нидерланды
Адрес: Coenecoop 71-73, 2741 PH, P.O. Box 85, 2740 AB, Waddinxveen, The Netherlands
Телефон: +31 (0) 85 760 73 00
Факс: +31 (0)85 760 73 01
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «НПА Вира Реалтайм»
(ООО «НПА Вира Реалтайм»)
ИНН 7719202425
Адрес: 109518, г. Москва, ул. Грайвороновская, д.4, стр.1
Телефон: +7(495) 723-75-59
Факс: +7(495) 723-75-59
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
