Резервуары стальные вертикальные цилиндрические РВСП-400, РВСП-1000, РВСП-2000, ГРСИ 70787-18
Номер госреестра:
70787-18
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВСП-400, РВСП-1000, РВСП-2000
Производитель:
ООО "Завод "АНКЕР", г.Челябинск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ РВСП-400: 7; РВСП-1000: 5, 6; РВСП-2000: 1, 2, 3, 4
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69465
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВСП-400, РВСП-1000,
РВСП-2000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВСП-400, РВСП-1000, РВСП-2000
(далее - РВС) предназначены для измерения объема жидкости.
Описание средства измерений
РВС представляют собой закрытые вертикальные цилиндрические сосуды со
стационарной крышей, оснащенные понтоном, предохранительным и дыхательным клапанами,
световыми и замерными люками, люк-лазами, приемо-раздаточным патрубком, приборами
контроля и сигнализации.
На рисунках 1-3 представлен общий вид РВС.

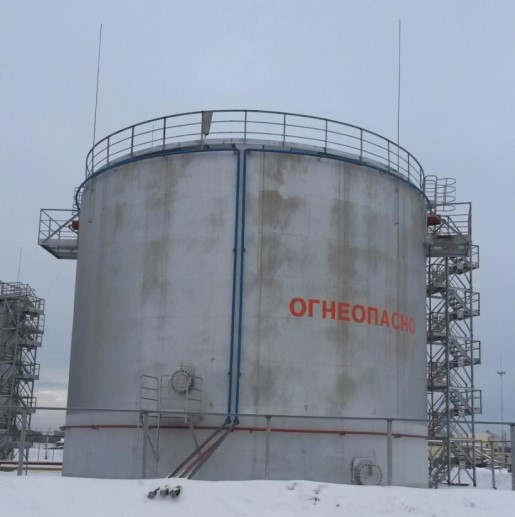

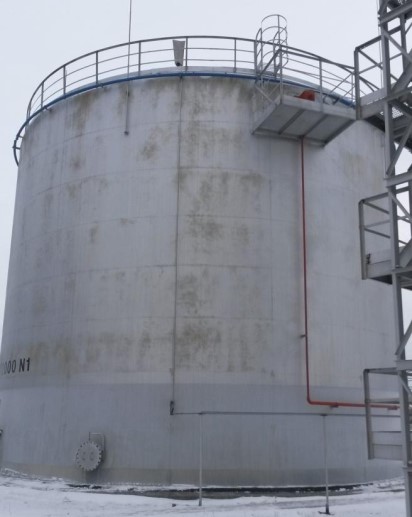

Рисунок 1 - Общий вид РВСП-2000, заводские номера 1,2
Лист № 2
Всего листов 4

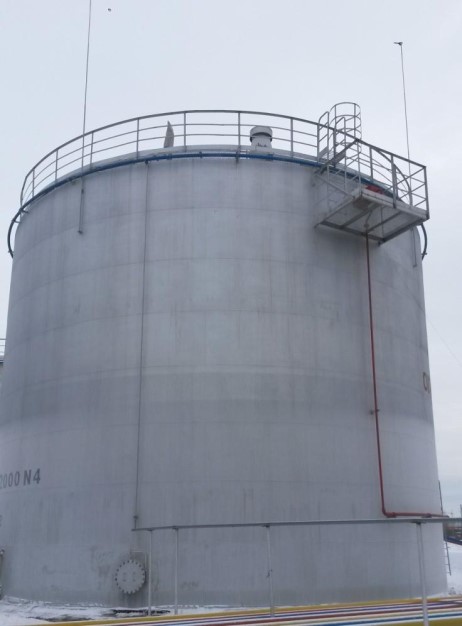

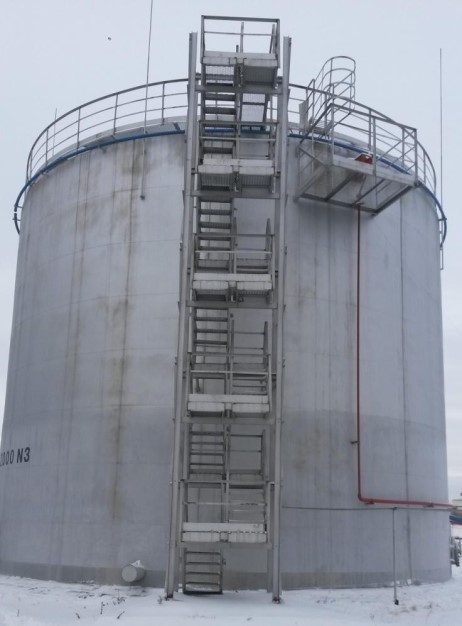

Рисунок 2 - Общий вид РВСП-2000, заводские номера 3,4

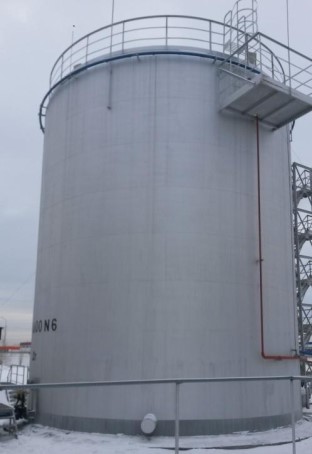

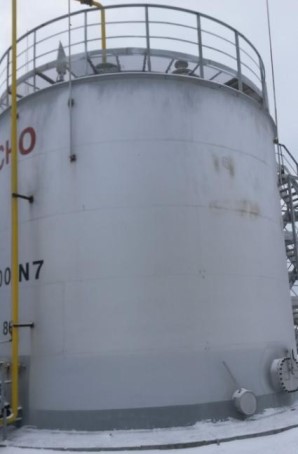

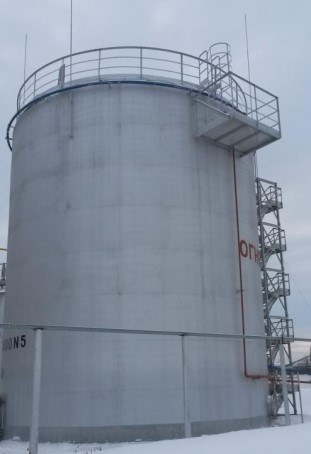

Рисунок 3 - Общий вид РВСП-1000 заводские номера 5, 6 и РВСП-400, заводской номер 7
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
Наименование характеристикиЗначение
Заводской номер резервуара1234567
Номинальная вместимость, м
3
2000 1000 400
Пределы допускаемой
относительной погрешности
определения вместимости
геометрическим методом, %± 0,2
Габаритные размеры
резервуаров, мм:
внутренний диаметр 15180 10430 8530
высота стенки 11920 11920 7450
Знак утверждения типа
наносится на информационную табличку резервуара типографским способом.
Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование
Резервуары стальные вертикальные цилиндрические
Обозначение
РВСП-400
РВСП-1000
РВСП-2000
Количество
1 экз.
2 экз.
4 экз.
7 экз.
Паспорт вертикального стального цилиндрического
резервуара
Градуировочная таблица
7 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
─Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном
информационном фонде (далее - регистрационный номер) 22003-07
─Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер
60606-15;
─Нивелир оптико-механический с компенсатором В-40, регистрационный номер
45563-10;
─Рейка нивелирная телескопическая VEGA TS5М, регистрационный номер 51835-12
─Штангенциркуль ШЦ-I-150-0,1, регистрационный номер 260-05;
─Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10;
Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице
на месте подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений».
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВСП-400, РВСП-1000, РВСП-2000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия.
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости.
Изготовитель
Общество с ограниченной ответственностью «Завод Анкер» (ООО «Завод Анкер»)
ИНН 7448164999
Адрес: 454008, Челябинская область, г. Челябинск, ул. Производственная, д. 8
Заявитель
Закрытое акционерное общество «Нефтегазстройсервис» (ЗАО «Нефтегазстройсервис»)
ИНН 7204051711
Юридический и почтовый trial: 625003, г. Тюмень, ул. Орловская 52/5
Телефон: (3452) 69-62-29
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
