Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25, РГС-50, РГС-60, ГРСИ 70764-18
Номер госреестра:
70764-18
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-10, РГС-25, РГС-50, РГС-60
Производитель:
ОАО "Магистральные нефтепроводы Центральной Сибири", г.Томск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ РГС-10: 1, 2; РГС-25: 4, 5, 2345; РГС-50: 1; РГС-60: 445
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69442
об утверждении типа средств измерений
Лист № 1 Trial
листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25, РГС-50,
РГС-60
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25, РГС-50, РГС-60
(далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также
для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрической
стенки и двух днищ. Форма днищ представлена в таблице 1.
Цилиндрическая стенка резервуара включает в себя:
- два пояса рулонной сборки (РГС-10);
- три пояса рулонной сборки (РГС-25);
- четыре пояса рулонной сборки (РГС-50);
- семь поясов рулонной сборки (РГС-60).
Резервуарыоснащеныгорловиной,дыхательнымиклапанами,площадкамис
ограждениями и лестницами для технического обслуживания.
Места расположения резервуаров приведены в таблице 1.
Форма днищ
Места расположения резервуаров
Таблица 1
Тип
резервуаров
РГС-10
РГС-25
РГС-50
РГС-60
Заводской
номер
1
2
4
5
2345
1
445
плоское
плоское
коническое
плоское
коническое
плоское
коническое
Томская область,
ДЭС НПС «Парабель»
Томская область,
АЗС НПС «Парабель»
Общий вид резервуаров представлен на рисунках 1, 2, 3, 4.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-25, РГС-50,
РГС-60 не предусмотрено.

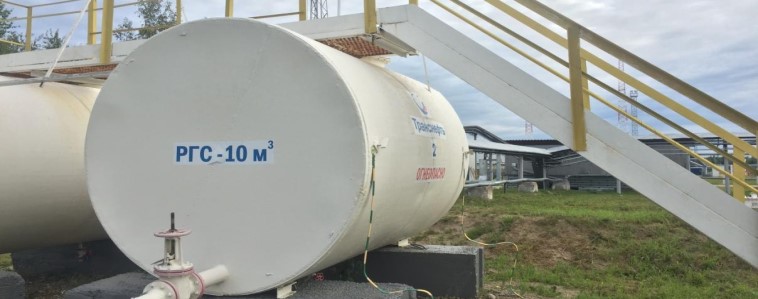

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10
Лист № 2
Всего листов 5

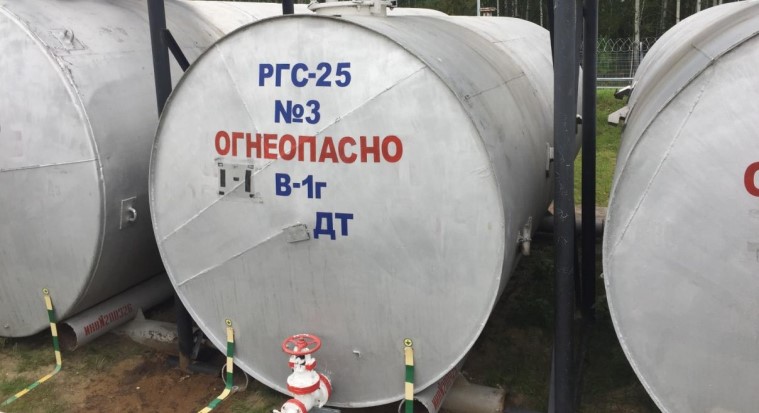

Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25

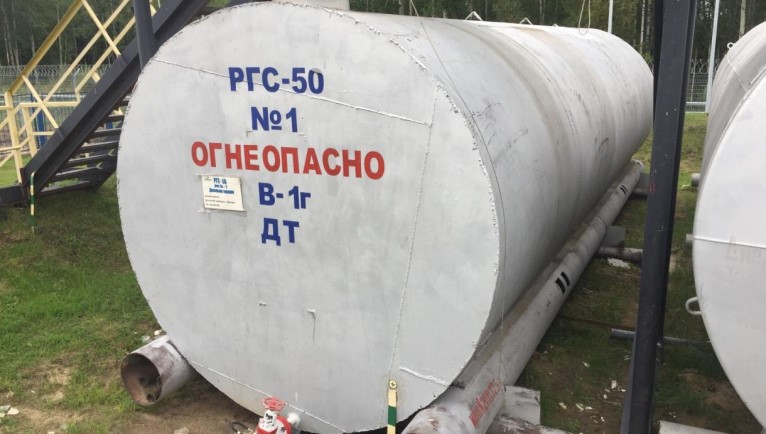

Рисунок 3 - Общий вид резервуара стального горизонтального цилиндрического РГС-50
Лист № 3
Всего листов 5

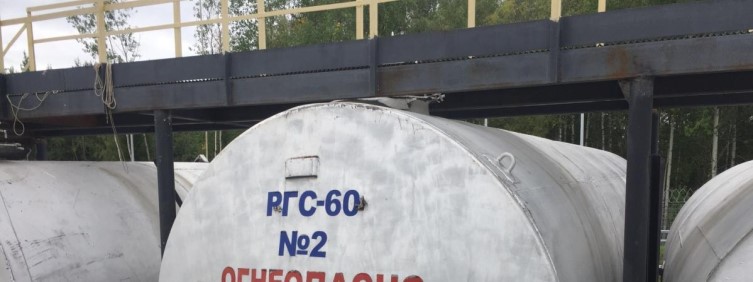

Рисунок 4 - Общий вид резервуара стального горизонтального цилиндрического РГС-60
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
РГС-25 РГС-50 РГС-60
25 50 60
Таблица 2 - Метрологические характеристики
Наименование характеристики
РГС-10
Номинальная вместимость, м
3
10
Пределы допускаемой относительной погрешности
определения вместимости резервуаров
(геометрический метод), %
Значение
РГС-25РГС-50РГС-60
20
Таблица 3 - Основные технические характеристики
Наименование характеристики
РГС-10
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
-60 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Обозначение
РГС-10
Количество шт.
2 шт.
РГС-10
РГС-10
РГС-25
2 экз.
2 экз.
3 шт.
РГС-25
РГС-25
РГС-50
3 экз.
3 экз.
1 шт.
РГС-50
РГС-50
РГС-60
1 экз.
1 экз.
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный
цилиндрический
Паспорт резервуара
Градуировочная таблица
Резервуар стальной горизонтальный
цилиндрический
Паспорт резервуара
Градуировочная таблица
Резервуар стальной горизонтальный
цилиндрический
Паспорт резервуара
Градуировочная таблица
Резервуар стальной горизонтальный
цилиндрический
Паспорт резервуара
Градуировочная таблица
РГС-60
РГС-60
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
-
рулетка измерительная металлическая с грузом РНГ (регистрационный номер 43611-10),
метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
-
рулетка измерительная металлическая Р10У3К (регистрационный номер 35279-07),
метрологические характеристики: диапазон измерений от 0 до 10 м, класс точности 3;
-
толщиномер ультразвуковой УТ-301 (регистрационный номер29134-05), метрологические
характеристики: диапазон измерений от 0,5 до 20,0 мм, пределы допускаемой абсолютной
погрешности при измерении толщины ±0,1 мм;
-
штангенциркуль156(регистрационныйномер11333-88),метрологические
характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной
погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара
в месте подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-10, РГС-25, РГС-50, РГС-60
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки.
Лист № 5
Всего листов 5
Изготовитель
Открытое акционерное общество «Магистральные нефтепроводы Центральной Сибири»
(ОАО «Центрсибнефтепровод»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail:
Заявитель
Акционерное общество «Транснефть-Центральная Сибирь»
(АО «Транснефть-Центральная Сибирь»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
