Измерители статических и динамических параметров микросхем КВК. ДИЦ. Э-16-001, ГРСИ 70757-18
Номер госреестра:
70757-18
Наименование СИ:
Измерители статических и динамических параметров микросхем
Обозначение типа:
КВК. ДИЦ. Э-16-001
Производитель:
ОАО "НИИ полупроводникового машиностроения" (НИИПМ), г.Воронеж
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69435
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители статических и динамических параметров микросхем КВК. ДИЦ. Э-16-001
Назначение средства измерений
Измерители статических и динамических параметров микросхем КВК. ДИЦ. Э-16-001
(далее - измерители) предназначены для контроля и измерений статических (уровней
выходного напряжения, выходных токов, токов потребления, токов утечек, входных токов по
ГОСТ 18683.2-83) и динамических (времени задержки распространения сигнала, время
переключения при задании управляющих сигналов, время перехода в высокоимпедансное
состояние и обратно по ГОСТ 18683.2-83) параметров интегральных микросхем в условиях
серийного и массового производства на межоперационном и выходном контроле приборов
в корпусах и на пластинах при ручной и автоматической загрузке и выгрузке.
Описание средства измерений
Измерители представляют собой автоматическую многофункциональную систему
измерений параметров микросхем, состоящую из управляющей электронно-вычислительной
машины (ЭВМ) и измерительного блока. В состав измерительного блока входят системный
интерфейс для связи с управляющей ЭВМ, источники-измерители для воспроизведения
и измерения напряжения и тока, измерители временных интервалов для воспроизведения
и измерения параметров импульсов напряжения, устройство контактирующее для подключения
контролируемой микросхемы, блок питания указанных выше устройств. Принцип измерений
статических параметров состоит в воспроизведении значений тока в пределах от минус 500 до
плюс 500 мА или напряжения в пределах от минус 20 до плюс 20 В (значения устанавливаются)
и измерении установившихся параметров микросхемы: тока в пределах от минус 500 до плюс
500 мА или напряжения в пределах минус 20 до плюс 20 В. Воспроизведение значении токов и
напряжений обеспечивают программируемые источники тока или напряжения, измерение
параметров осуществляется измерителем тока или напряжения. Результат измерений преобразуется
аналого-цифровым преобразователем (АЦП) и передается в ЭВМ, где в соответствии
с программой измерения осуществляется анализ результата на соответствие установленным
в нормативной документации на микросхему нормам. Принцип измерений динамических
параметров состоит в задании на микросхему импульсных воздействий и определении времени
прохождения сигнала через микросхему. Временные параметры импульсов (период от 50 нс
до 100 мкс, задержка импульсов от 0,5 до 99999,0 нс) для измерения динамических параметров
воспроизводит программируемый генератор измерителя. Импульсы с заданными временными
параметрами поступают на устройства задания импульсов с программируемыми уровнями
напряжения от минус 0,5 В до плюс 15 (6,5) В (драйверы) и далее передаются на микросхему.
Выходные сигналы микросхемы сравниваются с граничными значениями уровней от минус 0,5
до плюс 15(6,5) В компараторами. Изменения положения импульсов стробов от 0,5 до
99999,0 нс для компараторов позволяет определить программным путем положение выходных
сигналов, которые анализируются программой на соответствие установленным нормам.
Метрологические характеристики устройств воспроизведения и измерений напряжения, тока,
временных параметров и уровней указаны в таблице 2.
При функциональном контроле работа микросхемы оценивается при задании импульсных
воздействий компараторами с фиксированным положением стробов.
Измерители выполняют следующие функции:
- измерение статических параметров микросхем по ГОСТ 18683.1-83 (уровней выходного
напряжения, выходных токов, токов потребления, токов утечек, входных токов);
- измерение динамических параметров микросхем по ГОСТ 18683.2-83 (времени задержки
распространения сигнала, время переключения при задании управляющих сигналов, время
перехода в высокоимпедансное состояние и обратно);
Лист № 2
Всего листов 5
- функциональный контроль микросхем на задаваемой частоте в заданными временами
воздействий и контроля;
- обеспечение защиты оборудования, программного обеспечения и данных от несанк-
ционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностику функционирования технических средств измерителей.
Работа измерителей выполняется в соответствии с выбранной программой контроля.
Управляющая ЭВМ передает данные о запрограммированных значениях напряжения, временных
параметрах импульсов, значениях уровней устройств задания и компараторов на каждый тест в
цифровой форме. Управление и обмен информацией с персональным компьютером осуществляется
с помощью блока управления, который формирует логические сигналы для источников напряжения
и тока по определенной временной диаграмме.
В качестве управляющей ЭВМ может использоваться или обычный персональный
компьютер, или промышленная ЭВМ на платформе IBM PC.

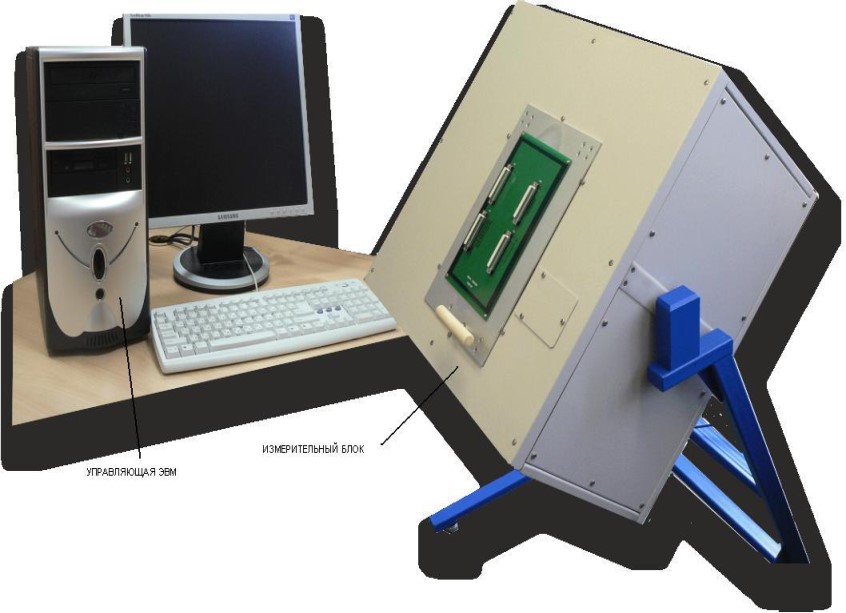

Общий вид измерителей с указанием мест размещения знака поверки и пломбирования
представлен на рисунке 1.
Рисунок 1
Программное обеспечение
Специализированное программное обеспечение (ПО) установлено на управляющей ЭВМ
измерителей. Уровень защиты ПО от непреднамеренных и преднамеренных изменений
предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров,
защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью
контрольных сумм, что соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Место пломбирования
Место нанесения
знака поверки
Измерительный блок
Управляющая ЭВМ
Лист № 3
Всего листов 5
Таблица 1- Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО-
Номер версии (идентификационный номер) ПО 14.07.01
Цифровой идентификатор ПО:
Программа - идентификатор устройств080C1F941B38E34584F76408145C3E57
измерителей VesConst.pas
Программа-библиотека процедур описанияAB8BF7B522D76B0D55C4DB96A365EAFD
устройств измерителей VelsLib.pas
Программа управления устройствамиCAF57EB2E34AE57BF49BF968747555D0
измерителей VelsCtrl.pas
Программа проверки генератора периода5C133B5D93F1D1F34B5E123CC846F473
TestPeriod.vls
Программа проверки генератора фаз9988271D5279665683A894E4EDA7441F
TestPhase.vls
Программа проверки уровней драйверов1BC1924C67A42E2612DDA63766176ADA
TestLevel.vls
Программа проверки компараторов1BC1924C67A42E2612DDA63766176ADA
TestComp.vls
Программа проверки компараторовA5B0A1E263E0C9CA2A35984C96BE01AF
TestComp.vls
Программа проверки временных параметров9631BF16F5BED8C2A341241F87B7C7C7
драйверов и компараторов TestDelay.vls
Программа проверки воспроизведения34903EFDDB3C652B5421C6EA09B7294A
и измерения напряжения TestFCU.vls
Программа проверки воспроизведения2AC08A5DFF6DDF43E9DF877785F73B3E
и измерения тока TestFCI.vls
Метрологические и технические характеристики
напряжения, %
Таблица 2 - Метрологические и технические и характеристики измерителей
Наименование характеристикиЗначение
Диапазон измерений напряжения, В от -20,0 до +20,0
Пределы допускаемой относительной погрешности измерений
±(0,1+0,2 Ак/Ах)
тока, %
Диапазон измерений тока, мАот -500,0 до +500,0
Пределы допускаемой относительной погрешности измерений
±(0,5+0,2 Ак/Ах)
±(0,1+0,2 Ак/Ах)
±(0,5+0,2 Ак/Ах)
Диапазон воспроизведения напряжений, Вот -20,0 до +20,0
Пределы допускаемой относительной погрешности
воспроизведения напряжений, %
Диапазон воспроизведения тока, мАот -500,0 до +500,0
Пределы допускаемой относительной погрешности
воспроизведения тока, %
Диапазон воспроизведения периода импульсов, нсот 50 до 10
5
Пределы допускаемой абсолютной погрешности
воспроизведения периода импульсов, нс
п
±(0,01·t +0,001)
Диапазон воспроизведения задержки импульсов, нсот 0,5 до 99999,0
Пределы допускаемой абсолютной погрешности
воспроизведения задержки импульсов, нс
з
±(0,01·t +0,0005)
Диапазон воспроизведения уровней драйверов, Вот
-
0,5 до +15 (6,5)
Лист № 4
Всего листов 5
±(0,01 А
х
+0,01)
±(0,01 А
х
+0,05)
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемой абсолютной погрешности
воспроизведения уровней драйверов, В
Диапазон измеряемых уровней драйверов компараторами, Вот
-
0,5 до +14 (6,5)
Пределы допускаемой абсолютной погрешности измерения
уровней драйверов, В
Напряжение питания измерителей, В220±22
Потребляемая мощность, Вт, не более 500
Масса измерителей (без управляющей ЭВМ), кг, не более 50
Габаритные размеры измерителей (без управляющей
ЭВМ), мм, не более:
длина590
ширина550
высота980
Наработка на отказ (при доверительной вероятности Р= 0,8) ч,
не менее1500
Условия эксплуатации измерителей
температура,
о
Сот +10 до +35
Относительная влажность воздуха, %до 80
Атмосферное давление, мм. рт. ст.от 630 до 800
Примечания
А
к
- конечное значение диапазона, В (А);
А
х
- измеряемое значение, В (А);
t
з
- длительность задержки, нс;
t
п
- период импульса, нс.
Знак утверждения типа
наносится фотохимическим способом на табличку на корпусе измерителей и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Обозначение
-
Количество
1 шт.
Таблица 3 - Комплектность измерителей
Наименование
Управляющая ЭВМ (с монитором и
периферийными устройствами)
Блок измерительный, в составе:
Системный интерфейс
Источник - измеритель
Измеритель временных интервалов
Устройство контактирующее
Блок питания
Руководство по эксплуатации
Формуляр
Методика поверки
-
-
-
-
-
-
ЩЦМ 1.142.049 РЭ
ЩЦМ 1.142.049 ФО
КВК.ДИЦ. Э-16-001 МП
1 шт.
4-7 шт.
1-4 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу КВК.ДИЦ. Э-16-001 МП «Измерители статических и динамических
параметровмикросхемКВК.ДИЦ.Э-16-001.Методикаповерки»,утверждённому
ФБУ «Воронежский ЦСМ» 14.10.2016 г.
Лист № 5
Всего листов 5
Основные средства поверки:
- прибор комбинированный цифровой Щ-301/1, регистрационный номер 8638-00;
- осциллограф TDS-3054 B, регистрационный номер 57757-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство
о поверке измерителей, знак поверки в виде наклейки наносится на корпус измерителя
в соответствии с рисунком 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
статических и динамических параметров микросхем КВК. ДИЦ. Э-16-001
ГОСТ 18683.1- 83 Микросхемы интегральные цифровые. Методы измерения статических
электрических параметров
ГОСТ 18683.2- 83 Микросхемы интегральные цифровые. Методы измерения динамических
электрических параметров
ЩЦМ 1.142.049 ТУ Технические условия
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт полупроводникового
машиностроения» (ОАО «НИИПМ»)
ИНН 3661004634
Адрес: 394033, г. Воронеж, Ленинский проспект, 160а
Телефон (факс): +7 (473) 223-20-46
Факс: +7 (473) 223-47-43
Испытательный центр:
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Воронежской области» (ФБУ «Воронежский ЦСМ»)
Адрес: 394018, г. Воронеж, ул. Станкевича, 2
Телефон (факс): +7 (473) 220-77-29
Аттестат аккредитации ФБУ «Воронежский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311949 от 03.11.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 2154-66 | Измерители амплитудно-частотных характеристик | X1-27 | Нет данных | Нет данных | Перейти |
| 20077-00 | Измерители напряжения, тока и сопротивления бытовые | ЦИ 8001, ЦИ 8001/1 | Завод электроизмерительных приборов ПО "Электроизмеритель", Беларусь, г.Витебск | 1 год | Перейти |
| 40311-08 | Измерители параметров электроэнергии | WT210, WT230 | Фирма "Yokogawa Electric Corporation", Япония | 1 год | Перейти |
| 38551-08 | Измерители-регуляторы программные | ТРМ251 | ООО "ПО "ОВЕН", г.Москва | 2 года | Перейти |
| 56743-14 | Система измерений количества и параметров свободного нефтяного газа площадки СИКН № 568 ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" | Нет данных | ООО "ИМС Индастриз", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
