Газоанализаторы Джин-газ ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07, ГРСИ 70756-18
Номер госреестра:
70756-18
Наименование СИ:
Газоанализаторы
Обозначение типа:
Джин-газ ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07
Производитель:
ООО "Фирма ВЕМ", пос.Развилка
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69434
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы «Джин-газ» ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07
Назначение средства измерений
Газоанализаторы «Джин-газ» ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07 (далее - газоанализаторы)
предназначены для непрерывного автоматического контроля и измерений содержания в воздухе
рабочей зоны опасных газов и летучих соединений и подачи предупреждающей сигнализации
при превышении установленных пороговых значений опасных концентраций вредных компонентов.
Описание средства измерений
Принцип действия газоанализатора основан на преобразовании датчиками неэлектрических
величин (концентрация контролируемых веществ в воздухе) в электрическое напряжение
постоянного тока. При превышении сигналов от датчиков заданных уровней происходит
срабатывание звуковой и соответствующей световой сигнализации.
Газоанализатор является автоматическим трех или четырехканальным переносным
прибором со сменным аккумуляторным блоком и имеет выносной измерительный модуль
с блоком датчиков, соединенный с блоком питания и сигнализации трехпроводным кабелем.
Газоанализаторы выпускают в трех исполнениях: ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07.
Газоанализатор может быть оснащен тремя или четырьмя первичными преобразователями,
а также иметь жидкокристаллическое табло. Применяют первичные преобразователи следующих
типов:
- электрохимические на кислород, оксид углерода и сероводород;
- термокаталитические или инфракрасные на метан.
Обозначение
Таблица 1 - Исполнения газоанализаторов
Определяемый компонент
исполненияМетан (CH
4
)Кислород (О
2
)
Оксид углерода
(СО)
ГСБ-3М-05+++
ГСБ-3М-06++ -ГСБ-
3М-07+++
Сероводород
(H
2
S)
-+
+
Блок датчиков включает в себя электрохимическую ячейкуна кислород, термокаталитический
или инфракрасный датчик на горючие газы с защитным колпачком, а также, в зависимости
от исполнения, может включать в себя электрохимическую ячейку на оксид углерода и/или
сероводород.
Газоанализаторыоснащенысветодиоднойканальнойиндикациейиимеют
двухпороговую светозвуковую сигнализацию, а также дополнительно оснащены двухстрочным
трехразрядным отсчетным цифровым устройством в виде жидкокристаллического табло
(ЖК табло).
Газоанализаторы имеют индикаторный канал температуры окружающей среды,
предназначенный для контроля работоспособности прибора.
Защитный колпачок термокаталитического датчика, а также элементы конструкции
фонаря дополнительной тревожной сигнализации имеют высокую степень механической
прочности по ГОСТ 22782.0-81.
Измерительный модуль снабжен звуковым излучателем, индикатором тревожной
сигнализации, а также кнопкой подачи сигнала тревоги на блок питания и сигнализации.
Газоанализаторы обеспечивают следующие виды сигнализации:
«Порог I» (предупреждение) - прерывистый зуммер и мигание красного канального
индикатора;
Лист № 2
Всего листов 7
«Порог II» (тревога) - двойной прерывистый зуммер и постоянное свечение красного
канального индикатора, мигание фонаря дополнительной световой сигнализации и индикатора
на измерительном модуле;
сигнал «Вода» - постоянный зуммер и надпись на ЖК табло.
БлокпитаниягазоанализаторасоответствуеттребованиямГОСТ 30852.0-2002,
ГОСТ Р 51330.10, ГОСТ 30852.10-2002 и имеет маркировку взрывозащиты Ex[ib]IIВ.
Измерительный модуль газоанализатора соответствует требованиям ГОСТ Р 30852.0-2002,
ГОСТ 30852.1-2002, ГОСТ 30852.10-2002, имеет антистатическое покрытие и маркировку
взрывозащиты 1ExdibIIВТ4.
Степень защиты корпуса от внешних воздействий не ниже IP67 по ГОСТ 14254.

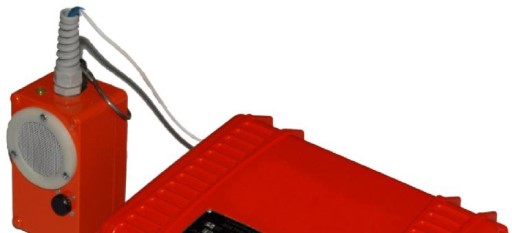

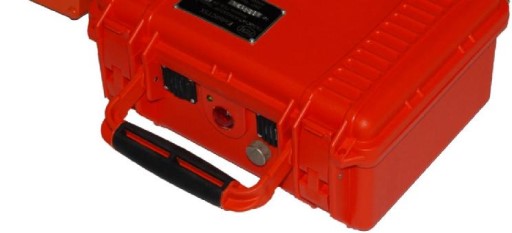

Внешний вид газоанализатора приведен на рисунке 1.
Рисунок 1 - Внешний вид газоанализатора
Защита от несанкционированного доступа осуществляется посредством введения
секретного кода. Дополнительных мер защиты в виде пломб, наклеек и т.п. не требуется.
Программное обеспечение
Для общения с прибором через ПК можно использовать практически любую терминальную
программу, настроенную на используемый для связи COM порт и параметры обмена.
Идентификационные данные программного обеспечения газоанализаторов приведены
в таблице 2.
Цифровой идентификатор ПО
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Genie 102.hex
1.02
f8e152007d739c98be38fc146b010c
76
Другие идентификационные данные
(Алгоритм вычисления цифрового идентификатора ПО)
MD5
Лист № 3
Всего листов 7
Защита программного обеспечения соответствует уровню «Высокий» по P 50.2.077-2014.
Защита программного обеспечения от преднамеренных изменений обеспечена путем
крепления крышки газоанализатора к корпусу спецвинтами.
Защита программного обеспечения от непреднамеренных изменений обеспечивается
отсутствием возможности изменения программного обеспечения и настроек газоанализатора
без введения пароля.
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 3.
±
0,4
12
æö
ç
÷
±
5
±
è
5
+
С
вх
-
20
ø
,
где С
вх
- массовая
концентрация оксида
углерода на входе
газоанализатора, мг/м
3
±
0,20
Значение
Таблица 3 - Метрологические характеристики
Наименование характеристики
Пределы допускаемой основной абсолютной погрешности газоана-
лизаторов:
по каналу О
2
, % (об.д.)
по каналу СО, мг/м
3
:
- для диапазона от 0 до 20 включ., мг/м
3
- для диапазона св. 20 до 116 мг/м
3
по каналу СН
4
,% (об.д.)
по каналу H
2
S, мг/м
3
:
- для диапазона от 0 до 5 включ., мг/м
3
±
1,2
Лист № 4
Всего листов 7
Продолжение таблицы 3
Наименование характеристики
- для диапазона св. 5 до 40 мг/м
3
Значение
±
(0,2 + 0,2·С
вх
),
где С
вх
- массовая
концентрация
сероводорода на входе
газоанализатора, мг/м
3
±
0,2 в долях от пределов
допускаемой основной
абсолютной погрешности
±
0,2 в долях от основной
абсолютной погрешности
Пределы допускаемой основной абсолютной погрешности
порогового устройства для газоанализаторов исполнений
ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07
Пределы допускаемой дополнительной абсолютной погрешности
газоанализатора, вызванной изменением атмосферного давления
в пределах от 84 до 107 кПа
Пределы допускаемой дополнительной относительной погрешности
газоанализатора от изменения температуры контролируемой
и окружающей среды на каждые 10
°
С в интервале рабочих
температур от -30
°
С до +40
°
С не превышают, в долях от пределов
допускаемой основной погрешности:
- по каналу О
2
- по каналу CH
4
- по каналу CO
- по каналу H
2
S
±
0,2
±
0,2
±
0,5
±
0,5
Значения порогов срабатывания газоанализаторов приведены в таблице 4.
Таблица 4 - Значения порогов срабатывания
Наименование характеристикиЗначение
По каналу О
2
(для ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07):
Порог I (ПРЕДУПРЕЖДЕНИЕ), % (об.д.);не нормируется
Порог II (ТРЕВОГА), % (об.д.), 18
По каналу CO (для ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07)
Порог I (ПРЕДУПРЕЖДЕНИЕ), мг/м
3
; 20
Порог II (ТРЕВОГА), мг/м
3
, 80
По каналу H
2
S (для ГСБ-3М-06 и ГСБ-3М-07)
Порог I (ПРЕДУПРЕЖДЕНИЕ), мг/м
3
3
Порог II (ТРЕВОГА), мг/м
3
10
По каналу CH
4
(для ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07)
Порог I (ПРЕДУПРЕЖДЕНИЕ), % (об.д.) 1,0 (0,5)
Порог II (ТРЕВОГА), % (об.д.) 2,0 (1,0)
Примечания:
1 Значение, указанное в скобках, устанавливается изготовителем по требованию заказчика.
2 Допускается по требованию заказчика устанавливать пороги срабатывания сигнализации,
отличные от приведенных выше.
Диапазоны измерений содержания определяемых компонентов для газоанализаторов
исполнений ГСБ-3М-05, ГСБ-3М-06, ГСБ-3М-07 приведены в таблице 5.
Лист № 5
Всего листов 7
Таблица 5 - Диапазоны измерений содержания определяемых компонентов для газоанализаторов
исполнений ГСБ-3М-05, ГСБ-3М-06, ГСБ-3М-07
Наименование характеристикиЗначение
от 13 до 22
от 0 до 100
от 0 до 116
По каналу О
2
, % (об.д.)
По каналу СО:
- объемная доля, млн
-1
- массовая концентрация, мг/м
3
По каналу H
2
S:
- объемная доля, млн
-1
- массовая концентрация, мг/м
3
По каналу СН
4
, % (об.д.)
от 0 до 28
от 0 до 40
от 0 до 2,5
Основные технические характеристики приведены в таблице 6.
Таблица 6 - Основные технические характеристики
Наименование характеристикиЗначение
Время прогрева газоанализатора, с, не более 120
Время срабатывания сигнализации при нормальных условиях, с,
не более:
- по каналу CH
4
15
- по каналу О
2
30
- по каналу СО45
- по каналу H
2
S45
Время установления показаний Т
0,9
по каналуCH
4
при использовании
инфракрасного датчика, с, не более45
Питание газоанализатора осуществляется от аккумуляторного блока:
- напряжение холостого хода, В, не более8,4
- ток короткого замыкания, А, не более0,8
Время непрерывной работы газоанализатора без перезарядки
аккумуляторного блока, ч, не менее20
Масса газоанализатора, кг, не более 2,0
Средняя наработка на отказ, ч 16000
Средний срок службы, лет10
Габаритные размеры блока питания и сигнализации исполнения
ГСБ-3М-05, ГСБ-3М-06, ГСБ-3М-07, мм, не более:
- высота110
- ширина200
- длина260
Габаритные размеры измерительного модуля, мм, не более:
- высота138
- ширина 65
- длина 54
Условия эксплуатации:
- температура контролируемой и окружающей среды,
°
C
от -30 до +40
- относительная влажности воздуха при температуре 25
°
С, % от 30 до 95
- атмосферное давление, кПа от 84 до 107
Примечание - При температуре окружающей среды менее минус 25
°
C газоанализаторы
работают в режиме сигнализации (показания на дисплей не выводятся).
Лист № 6
Всего листов 7
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и на боковую поверхность
измерительного модуля газоанализатора в виде наклейки.
Комплектность средства измерений
Комплектность газоанализатора представлен в таблице 4.
Обозначение
Количество, шт.
ВК 12.02.000
-
ВК 12.04.000
1
1
-
-
-
-
1
1
-
-
-
ВК 12.02.000 ПС
ВК 12.02.000 РЭ
-
Таблица 4 - Комплектность средства измерений
Наименование
Газоанализатор «Джин-газ» ГСБ-3М-05,
ГСБ-3М-06 и ГСБ-3М-07
Блок зарядки аккумуляторов
Аккумуляторный блок (сменный)
1)
Компакт-диск с программным обеспечением
«Джин-протокол»
1)
Калибровочное устройство
1)
Кабель интерфейсный
1)
Паспорт
Руководство по эксплуатации
Методика поверки
____________________
_
________
1)
По требованию заказчика.
Поверка
осуществляется по документу МП 70756-18 «ГСИ. Газоанализаторы «Джин-газ» ГСБ-3М-05,
ГСБ-3М-06 и ГСБ-3М-07. Методика поверки», утвержденному ОАО «Центрохимсерт» 7 июня
2017 г.
Основные средства поверки:
- ГСО 10545-2014, состава O
2
;
- ГСО 10545-2014, состава CH
4
;
- ГСО 10545-2014, состава CO;
- ГСО 10545-2014, состава H
2
S.
- азот газообразный особой чистоты сорт первый по ГОСТ 9293-74, объемная доля азота
99,999 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносят на свидетельство о поверки и паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
«Джин-газ» ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ТУ 4215-001-16676953-2017 Газоанализаторы «Джин-газ» ГСБ-3М-05, ГСБ-3М-06
и ГСБ-3М-07. Технические условия.
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью «Фирма ВЕМ» (ООО «Фирма ВЕМ»)
ИНН 7702846171
Адрес: 142717, Московская область, Ленинский район, пос. Развилка, корп. 56
Тел.: +7 (499) 979-00-65
Испытательный центр
Открытое акционерное общество «Головной центр стандартизации, метрологии
и сертификации в химическом комплексе «Центрохимсерт» (ОАО «Центрохимсерт»)
Адрес: 117106, г. Москва, Нагорный проезд, д. 7, стр. 1
Тел./факс: +7 (499) 750-21-51
Е-mail:
Аттестат аккредитации ОАО «Центрохимсерт» по проведению испытаний средств
измерений в целях утверждения типа № 30081-12 от 05.02.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23315-09 | Газоанализаторы | AGS-200, AGS-8020, AGS-688 | Фирма "Brain Bee S.p.A.", Италия | 1 год | Перейти |
| 48952-12 | Газоанализаторы | BA1000, BA2000, BA3 select, BA3000, BA3500, BA4000, BA4500, BA4510, BA5000, BA6000, BA7000, BA8000 | Фирма "Buhler Technologies GmbH", Германия | 1 год | Перейти |
| 7241-79 | Газоанализаторы | ГЛ 5108 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 29109-05 | Газоанализаторы | X-am 7000 | Фирма "Drager Safety AG & Co. KGaA", Германия | 1 год | Перейти |
| 28245-08 | Газоанализаторы | ГТМ-5101М-А | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
