Аппаратура геодезическая спутниковая многочастотная Pentax G6Ti, Pentax G6Ni, ГРСИ 70723-18
Номер госреестра:
70723-18
Наименование СИ:
Аппаратура геодезическая спутниковая многочастотная
Обозначение типа:
Pentax G6Ti, Pentax G6Ni
Производитель:
Фирма "TI Asahi Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69401
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая многочастотная Pentax G6Ti, Pentax G6Ni
Назначение средства измерений
Аппаратура геодезическая спутниковая многочастотная Pentax G6Ti, Pentax G6Ni (далее -
приемники) предназначена для определения приращений координат и измерений длин базисных
линий.
Описание средства измерений
Принцип действия приемников основан на измерении параметров навигационных сигналов
глобальных навигационных спутниковых систем и их последующей обработке.
Конструктивно приемники выполнены в моноблочном корпусе, состоящем из двух частей
и обеспечивающем защиту внутренних модулей от внешних воздействий. Нижняя часть корпуса
изготовлена из магниевого сплава, верхняя - из высокопрочного пластика. Также в корпусе
расположены модули беспроводных технологий Bluetooth, Wi-Fi и GSM/GPRS модем.
Принимаемая от спутников информация записывается во внутреннюю память.
На передней панели приемника расположены:
- кнопка «Вкл/Выкл» - для включения и выключения приемника;
- три светодиодных индикатора:
а) индикатор «Спутники»,показывающем количество спутников, с которыми
установлено соединение;
б) индикатор «Сеть», который светится, когда информация для RTK передаётся
по стандартам GSM/GPRS, начинает моргать, когда информация передаётся по радио или
по BLUETOOTH и передаёт информацию,
в) индикатор «Питание», который светится зеленый цветом, если батарея заряжена,
и красный цветом, если батарея разряжена более чем на 10 %.
На нижней панели корпуса приемника расположены два разъема с резиновыми заглушками:
- разъем для подключения внешней антенны;
- разъём Lemo5, который
соединяется с внешним радио-модемом и внешним источником
питания;
- разъем Lemo7, который выполняет функцию
USB-порта и соединяется с контроллером
через многофункциональный кабель.
Приемники позволяют одновременно использовать спутники навигационных систем
ГЛОНАСС, GPS, Beidou, Galileo, QZSS, SBAS.
Пломбирование крепёжных винтов корпуса приемников не производится, ограничение
доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только
при наличии специальных ключей.
Общий вид приемников приведен на рисунке 1. Внешний вид приемников со стороны
нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Лист № 2
Всего листов 5
Программное обеспечение
Приемники имеют встроенное программное обеспечение (далее - ПО), ПО контроллера
«PENTAX Field Genius», а также «EZSurv», устанавливаемое на персональный компьютер.
С помощью указанного ПО обеспечивается взаимодействие модулей приемника, настройка
и управление рабочим процессом, хранение и передачи результатов измерений, а также
постобработка измеренных данных. Защита ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные
данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
«PENTAX Field Genius»
PENTAX Field Genius
9.1.21.2
-
«EZSurv»
EZSurv
2.94
-
Метрологически значимая часть ПО приемников и измеренные данные защищены
с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» в соответствии с Р 50.2.077-2014
Метрологические и технические характеристики
приведены в таблицах 2 и 3.

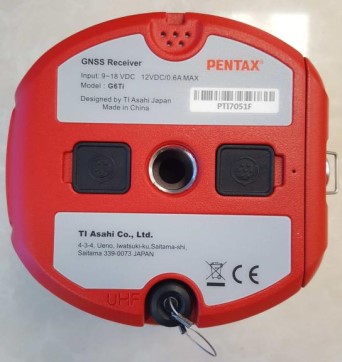

Рисунок 2 - Внешний вид приемника
со стороны нижней панели
а
а - место нанесения наклейки со знаком

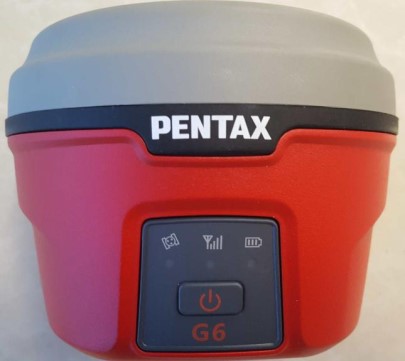

Рисунок 1 - Общий вид приемника
утверждения типа (нижняя панель)
Лист № 3
Всего листов 5
Значение
±3600
±4500
±3·(2,5 + 1·10
-6
·D*)
±3·(5 + 1·10
-6
·D)
±3·(8 + 1·10
-6
·D*)
±3·(15 + 1·10
-6
·D)
±750
±1500
Таблица 2 - Метрологические характеристики
Наименование характеристики
Режим «Автономный»
Доверительные границы абсолютной погрешности определения
координат (при доверительной вероятности 0,997), мм:
- в плане
- по высоте
Режимы «Статика» и «Быстрая статика»**
Доверительные границы абсолютной погрешности измерений
длины базиса (при доверительной вероятности 0,997), мм:
- в плане
- по высоте
Режимы «Кинематика с постобработкой» и «Кинематика
в реальном времени (RTK)»**
Доверительные границы абсолютной погрешности измерений
длины базиса (при доверительной вероятности 0,997), мм:
- в плане
- по высоте
Режим «Дифференциальные кодовые измерения»***
Доверительные границы абсолютной погрешности определения
координат (при доверительной вероятности 0,997), мм:
- в плане
- по высоте
___________
*D - измеряемое расстояние, мм;
**Диапазон длин базисов от 0,07 до 30 км
*** Диапазон работы режима от 0,07 до 30 км
Таблица 3 - Технические характеристики
Наименование характеристики
Количество каналов
Принимаемые сигналы
Значение
Pentax G6Ti Pentax G6Ni
220 555
GPS: L1 C/A, L2C, L5GPS: L1 C/A, L1C,
GLONASS: L1 СТ, L2L2C, L2P, L5
СТ, L3CDMAGLONASS: L1 СТ,
BEIDOU: B1 / B2L2 CТ, L3
Galileo: E1, E5A, E5B,BEIDOU: B1, B2
E5AltBOCGalileo: E1, E5 AltBOC,
QZSS: L1 C/A, L5E5a, E5b, E6
SBAS: L1 C/A, L5QZSS: L1 C/A, L5
SBAS: L1, L5
12±0,5
7,4±0,5
от -45 до +65
Напряжение питания постоянного тока, В:
- от внешнего источника
- от внутренней аккумуляторной батареи
Диапазон рабочих температур, °С
Габаритные размеры (длина x ширина x
высота), мм, не более
Масса, кг, не более
130 x 130 х 100
1,1
Знак утверждения типа
наносится в виде наклейки на корпус аппаратуры и на титульный лист руководства
по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
Обозначение
Количество, шт.
1 Аппаратура геодезическая спутниковая
многочастотная в составе:
- антенна
Pentax G6Ti или G6Ni
UHF (406-470Мгц)
BP07
BC05
- аккумуляторная батарея
- устройство зарядное
- адаптер к зарядному устройству с набором
переходников
1
1
2
1
1
- кабель для приёма и передачи данных
1
Таблица 4 - Комплект поставки
Наименование
- футляр транспортировочный 1
- карта памяти SD 1
2 Программное обеспечение в составе:
- компакт-диск с ПО «PENTAX Field Genius» 1
- документация 1
3 «Аппаратура геодезическая спутниковая1
многочастотная Pentax G6Ti, Pentax G6Ni».
Руководство по эксплуатации
4 Паспорт1
Поверка
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения
единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, регистрационный
номер 42014-09 в Федеральном информационном фонде, доверительные границы абсолютной
погрешности полигона (при доверительной вероятности 0,95) при измерении приращений
координат в плане ±30 мм;
- линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности
длин линий базиса между геодезическими пунктами ±(1·10
-6
·D) мм, где D - длина базиса
в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный
номер № 66266-16 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный
номер № 46391-11 в Федеральном информационном фонде;
- термогигрометр ИВА-6Н-КП-Д, регистрационный номер № 46434-11 в Федеральном
информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к аппаратуре геодезической
спутниковой многочастотной Pentax G6Ti, Pentax G6Ni
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная trial для координатно-временных средств измерений
ГОСТ Р 8.793-2012 Государственная система обеспечения единства измерений. Аппаратура
спутниковая геодезическая. Методика поверки
Изготовитель
Фирма TI Asahi Co., Ltd., Япония
Адрес: 4-3-4 Ueno Iwatsuki-Ku, Saitama-Shi, Saitama, 339-0073, Japan
Web-сайт:
\en
E-mail:
Заявитель
Общество с ограниченной ответственностью «Геотехнологии» (ООО «Геотехнологии»)
Адрес: 680042, г. Хабаровск, ул. Шелеста, д. 23
ИНН 2722060933
Телефон: +7(4212) 25-44-44
Факс: +7(4212) 75-88-88(99)
Web-сайт: www. gtdv.ru
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56582-14 | Аппаратура геодезическая спутниковая | S320 | Фирма "Hemisphere GNSS USA Inc.", США | 1 год | Перейти |
| 10582-86 | Аппаратура плоскостного гамма-гамма каротажа | СГП2-АГАТ | Нет данных | Нет данных | Перейти |
| 14814-95 | Приборы для определения числа падения | ПЧП-3 | ОАО "Биофизическая аппаратура", г.Москва | 1 год | Перейти |
| 56583-14 | Аппаратура спутниковой навигации | индекс 14Ц825М | ОАО "НИИ космического приборостроения" (НИИ КП), г.Москва | 3 года | Перейти |
| 64244-16 | Аппаратура вибродиагностики и мониторинга машинного оборудования | Intellinova | ООО "СПМ Инструмент", г.С.-Петербург | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
