Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000, ГРСИ 70719-18
Номер госреестра:
70719-18
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВСПК-30000, РВСПК-50000
Производитель:
АО "Транспетрол", Словакия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ РВСПК-30000: 231; РВСПК-50000: 238, 239
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69397
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000
предназначены для измерения объема нефти и нефтепродуктов, а также для их приема,
хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей,
номинальной вместимостью 30000 м
3
, 50000 м
3
.
Резервуары представляют собой стальную конструкцию, включающая в себя основной
резервуар, состоящий из цилиндрической стенки, днища, плавающей крыши и наружную
защитную стенку.
Цилиндрическая стенка резервуара включает в себя девять цельносварных поясов
полистовой сборки.
Заполнение и выдача продукта осуществляются trial приемно-раздаточные устройства,
расположенные в нижней части резервуара.
Резервуары РВСПК-30000 (№ 231), РВСПК-50000 (№№ 238, 239) расположены на
площадке НПС «Будковце», Словацкая Республика.
Общий вид резервуаров стальных вертикальных цилиндрических РВСПК-30000,
РВСПК-50000 представлен на рисунках: 1, 2.

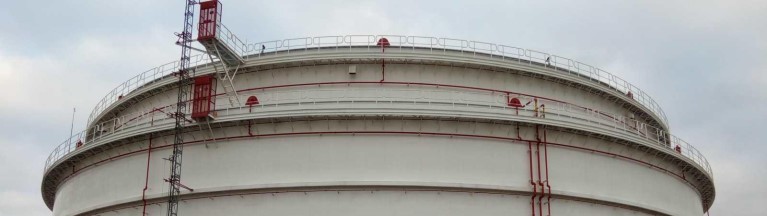

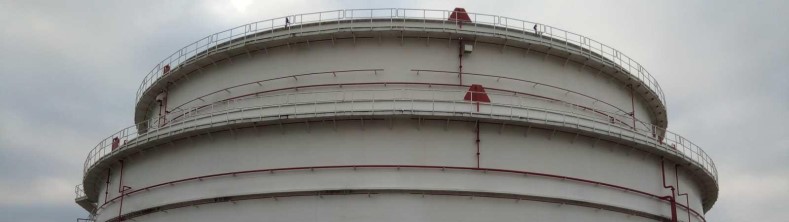

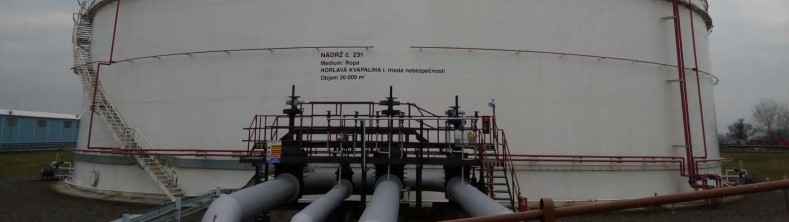

Рисунок 1 - Общий вид резервуара РВСПК-30000
Лист № 2
Всего листов 4

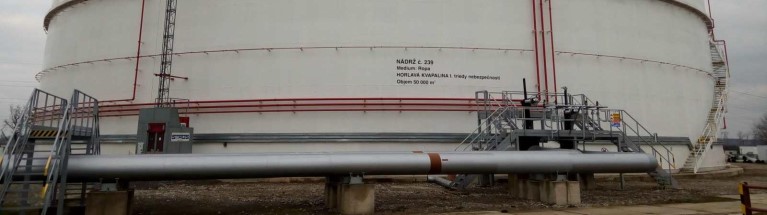

Рисунок 2 - Общий вид резервуара РВСПК-50000
Пломбирование резервуаров стальных вертикальных цилиндрических РВСПК-30000,
РВСПК-50000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,20
Таблица 1 - Метрологические характеристики
Значение
РВСПК-30000 РВСПК-50000
Заводской номер резервуара
231238239
30000 50000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения
вместимости объемным методом, %
К-30000РВСПК
Таблица 2 - Основные технические характеристики
Значение
Наименование характеристики
РВСП
Заводской номер резервуара
-50000
231238239
Условия эксплуатации:
Температура окружающего воздуха,
о
С-50 до +50
Атмосферное давление, кПа от 84,0 до 106,7
Средний срок службы, лет, не менее 50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
РВСПК-30000
РВСПК-30000
Количество
1 шт.
1 экз.
Trial-50000
РВСПК-50000
1 экз.
2 шт.
2 экз.
Таблица 3- Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический.
Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический.
Паспорт
Градуировочная таблица
2 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
- уровнемер буйковый Proservo (регистрационный номер 45098-10);
- расходомер массовый Promass (регистрационный номер 15201-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВСПК-30000, РВСПК-50000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости.
Изготовитель
Акционерное общество «Транспетрол» (АО «Транспетрол»)
Адрес: Словацкая Республика, Братислава 2, 821 08, Шумавска 38
Заявитель
Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология»)
ИНН 7723107453
Адрес: 127254, г. Москва, ул. Добролюбова, д. 16, корп. 1
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
