Контроллеры программируемые логические AS, ГРСИ 70712-18
Номер госреестра:
70712-18
Наименование СИ:
Контроллеры программируемые логические
Обозначение типа:
AS
Производитель:
Фирма "Delta Electronics, Inc.", Тайвань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69390
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические серии AS
Назначение средства измерений
Контроллеры программируемые логические серии AS (далее - ПЛК) предназначены для
измерительного аналого-цифрового преобразования сигналов силы и напряжения постоянного
электрического тока, сигналов от термопар и термопреобразователей сопротивления; цифро-
аналогового преобразования сигналов силы и напряжения постоянного электрического тока.
Описание средства измерений
Принцип действия ПЛК основан на измерении и преобразовании сигналов силы и
напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей
сопротивления в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на
преобразовании цифрового кода в воспроизводимые сигналы силы и напряжения постоянного
электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
ПЛК относятся к проектно-компонуемым устройствам и конструктивно выполнены
из соединенных согласно требуемой конфигурации:
- центрального управляющего устройства;
- модулей ввода/вывода дискретных сигналов;
- модулей ввода/вывода аналоговых сигналов: AS04AD-A, AS04DA-A, AS06XA-A,
AS04RTD-A, AS04TC-A, AS02LC-A;
- технологических модулей;
- коммуникационных модулей;
- блока питания.
На лицевой поверхности центрального управляющего устройства расположены
разъёмы Ethernet и miniUSB для подключения к ПК.
Общий вид ПЛК в сборе представлен на рисунке 1.
Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки
представлен на рисунке 2.

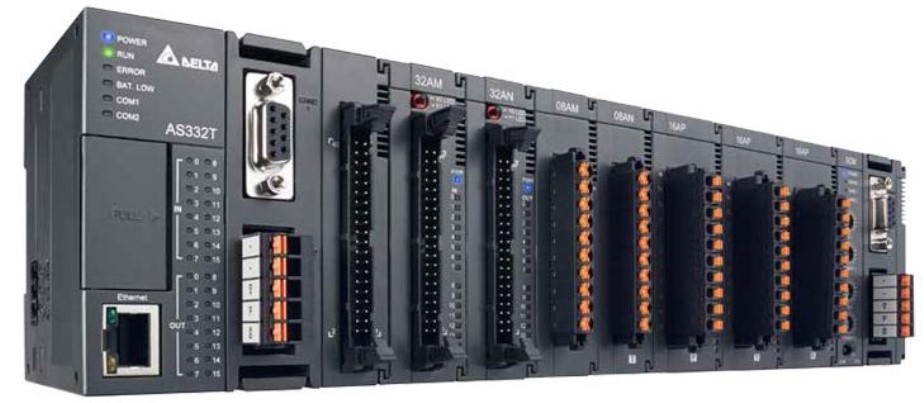

Рисунок 1 - Общий вид ПЛК в сборе
Лист № 2
Всего листов 6
Пломбирование ПЛК не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) контроллеров функционально разделено на две группы:
встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое
на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энерго-
независимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение
ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики ПЛК, указанные в таблице 2, приведены с учетом
влияния ВСПО.
Сервисное ПО -«ISPSoft» - не является метрологически значимым, так как его
функциями является конфигурирование ПЛК, а также создание алгоритмической программы
ПЛК. В процессе эксплуатации изменение конфигурации ПЛК посредством сервисного ПО
пользователем может быть защищено паролём (уровень защиты «средний» в соответствии
с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
Значение
ISPSoft
Не ниже v2.0
Таблица 1 - Идентификационные данные сервисного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии
(идентификационный номер ПО)
Цифровой идентификатор ПО
Не используется
Метрологические и технические характеристики
Основные метрологические характеристики измерительных каналов (ИК) модулей ПЛК
приведены в таблице 2.
Рисунок 2 - Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки
Место нанесения
знака поверки
Лист № 3
Всего листов 6
Количе-
Типство ИК
модуляввода/
вывода
Таблица 2 - Основные метрологические характеристики ИК модулей ПЛК
ПределыПределы допускаемой
допускаемой приведенной
Диапазоны основной к диапазону
преобразования приведенной преобразования
аналоговых сигналов к диапазону погрешности в рабочих
преобразования условиях эксплуатации,
погрешности, ±, %±, %
1234 5
Модули аналогового ввода сигналов силы и напряжения постоянного электрического тока
от 0 до 5 В
от 1 до 5 В
от 0 до 10 В
от -5 до +5 В
AS04AD-A4/0
от -10 до +10 В
0,20,5
от 0 до 20 мА
от 4 до 20 мА
от -20 до +20 мА
Модули аналогового вывода сигналов силы и напряжения постоянного электрического тока
от 0 до 5 В
от 1 до 5 В
от 0 до 10 В
AS04DA-A0/4 от -5 до +5 В0,20,5
от -10 до +10 В
от 0 до 20 мА
от 4 до 20 мА
Модули аналогового ввода/вывода сигналов силы и напряжения постоянного электрического
тока
от 0 до 5 В
от 1 до 5 В
от 0 до 10 В
от -5 до +5 В
0,10,5
0,51,0
50М
AS06XA-A4/2
от -10 до +10 В
0,20,5
от 0 до 20 мА
от 4 до 20 мА
от -20 до +20 мА*
Модули аналогового ввода сигналов от термопреобразователей сопротивления
(в соответствии с ГОСТ 6651-2009)
Pt100/1000
от -180 до +800 °С
100Н/1000Н
AS04RTD-A4/0
от -80 до +170 °С
от -50 до +150°С
46
100М
от -50 до +150°С
24
Лист № 4
Всего листов 6
AS04TC-A4/0
0,51,0
Продолжение таблицы 2
12345
Модули аналогового ввода сигналов от термопар (в соответствии с ГОСТ Р 8.585-2001)
Термопары типов:
J: от -100 до +1200 °С
K: от -100 до +1350 °С
R, S: от 0 до +1750 °С
T: от -150 до +400 °С
E: от -150 до +980 °С
N: от -150 до +1300 °С
Напряжение постоянного
электрического тока:
от -100 до +100 мВ
Модули аналогового ввода сигналов от тензодатчиков
от 0 до 1 мВ/В
от 0 до 2 мВ/В
от 0 до 4 мВ/В
AS02LC-A2/0 от 0 до 6 мВ/В0,040,05
от 0 до 20 мВ/В
от 0 до 40 мВ/В
от 0 до 80 мВ/В
Примечание: *- только для ИК ввода
Основные технические характеристики ПЛК приведены в таблице 3.
от 100 до 240
50/60
Значение
от +20 до +30
от 5 до 95
от -20 до +60
от 5 до 95
от -40 до +80
от 20,4 до 28,8
16
Таблица 3 - Основные технические характеристики ПЛК
Наименование характеристики
Нормальные условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность, %
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность, %
Температура хранения,
°
С
Параметры электрического питания модуля питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Параметры электрического питания модулей аналогового ввода/вывода:
- напряжение постоянного тока, В
Максимальное число модулей аналогового ввода/вывода
Габаритные размеры модулей ввода/вывода, мм, не более:
- высота (с/без клеммной колодки)
- ширина
- длина
Масса модуля ввода/вывода, кг, не более
95/75
35
88
0,4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Модули аналогового AS04AD-A, AS04DA-A, AS06XA-A, AS04RTD-A,
ввода/выводаAS04TC-A, AS02LC-A
Центральное управляющее устройство; технологический модуль;
коммуникационный модуль; блок питания
Руководство по эксплуатации на русском языке
Методика поверкиМП 201-002-2018
Количество
в соответствии
с заказом
в соответствии
с заказом
1 экз.
1 экз.
Поверка
осуществляется по документу МП 201-002-2018«ПЛК серии AS. Методика поверки»,
утвержденному ФГУП «ВНИИМС» 17.01.2018 г.
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном
фонде (далее - Госреестр) № 22125-01;
мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-14;
мультиметр цифровой Fluke 8845A, Госреестр № 57943-14;
магазин сопротивлений измерительный МСР-60М, Госреестр № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность модуля ПЛК в соответствии
с рисунком 2.
Нормативные документы, устанавливающие требования к контроллерам программируемым
логическим серии AS
ГОСТ Р trial-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Изготовитель
Фирма «Delta Electronics Inc», Тайвань
Адрес: 18, Xinglong Road, Taoyuan City, Taoyuan County 33370, Taiwan, R.O.C
Телефон: 886-3-362-6301
Факс: 886-3-362-7267
Заявитель
Общество с ограниченной ответственностью «Дельта Энерджи Системс»
(ООО «Дельта Энерджи Системс»)
Адрес: 121357, Россия, г. Москва, ул. Верейская, 17
Юридический адрес: 101000, Россия, г. Москва, Покровский бульвар, д.4/17, стр. 4б
Телефон: (495) 644-32-40
Факс: (495) 644-32-41
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва , ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
