Преобразователи термоэлектрические 381A6581, ГРСИ 70687-18

Смотреть ГРСИ
70686-18

Номер госреестра:

70687-18

Наименование СИ:

Преобразователи термоэлектрические

Обозначение типа:

381A6581

Производитель:

Фирма "Thermo Electric Instrumentation B.V.", Нидерланды

Межповерочный интервал:

Первичная поверка до ввода в эксплуатацию

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 154 шт. с зав.№ 1100720-1-1…1100720-1-7, 1100720-4-1, 1100720-3-1…1100720-3-4, 1100720-4-2…1100720-4-22, 1100788-1-1, 1100788-1-2, 1100817-4-1…1100817-4-8, 1101049-1-1…1101049-1-17, 1101327-4-3, 1101327-4-4, 1101049-1-2…1101049-1-19, 1101049-1-20…1101049-1-22, 1101512-1-1…1101512-1-21, 1101151-4-1, 1101151-4-2, 1101327-2-1…1101327-2-8, 1101327-4-1…1101327-4-10, 1101893-2-2…1101893-2-5, 1101893-3-1…1101893-3-4, 1101912-1-1…1101912-1-10, 1102020-2-1, 1102221-5-1…1102221-5-11

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 69364

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические модели 381A6581

Назначение средства измерений

Преобразователи термоэлектрические модели 381A6581 (далее - термопреобразователи

или ТП) предназначены для измерений температуры воздуха/выхлопного газа в составе

Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС

(г. Советск), Маяковской ТЭС (г. Гусев).

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -

генерировании термоэлектродвижущей силы, возникающей из-за разности температур между

двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователивыполненыввидеизмерительнойвставкисдвумя

чувствительными элементами - термопарами с номинальной статистической характеристикой

преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO)

термоэлектродов, кабеля с удлинительными проводами и монтажных элементов.

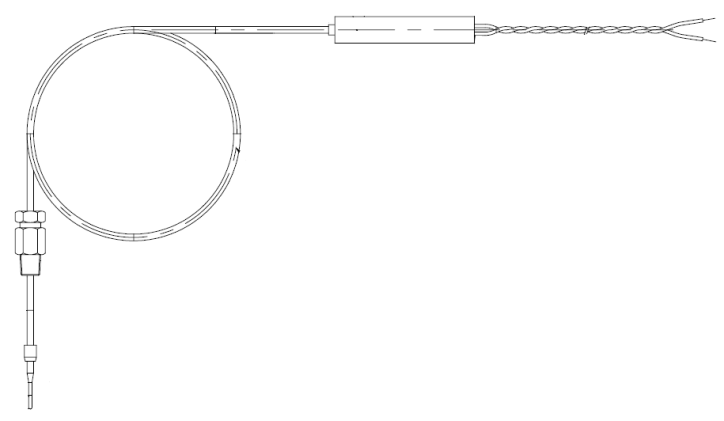

Фотография общего вида преобразователей термоэлектрических модели 381A6581P

представлена на рисунке 1.

Рисунок 1 - Общий вид преобразователей термоэлектрических модели

381A6581

Пломбирование термопреобразователей не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ

по ГОСТ Р 8.585-2001 (МЭК 60584-1) в температурном эквиваленте приведены в таблице 1.

Лист № 2

Всего листов 6

Таблица 1

Условное

обозначение НСХ

Класс

допуска

Диапазон измерений

температуры,

от -40 до +1200

Пределы допускаемых отклонений

ТЭДС ТП от НСХ,

±2,5

Технические характеристики преобразователей термоэлектрических модели 381A6581

приведены в таблице 2.

Значение характеристики

Таблица 2

Наименование характеристики

Длина монтажной части ТП, мм:

- зав. № 1100720-1-1

- зав. № 1100720-1-2

- зав. № 1100720-1-3

- зав. № 1100720-1-4

- зав. № 1100720-1-5

- зав. № 1100720-1-6

- зав. № 1100720-1-7

- зав. № 1100720-4-1

- зав. № 1100720-3-1

- зав. № 1100720-3-2

- зав. № 1100720-3-3

- зав. № 1100720-3-4

- зав. № 1100720-4-10

- зав. № 1100720-4-12

- зав. № 1100720-4-13

- зав. № 1100720-4-14

- зав. № 1100720-4-15

- зав. № 1100720-4-16

- зав. № 1100720-4-17

- зав. № 1100720-4-19

- зав. № 1100720-4-2

- зав. № 1100720-4-20

- зав. № 1100720-4-21

- зав. № 1100720-4-22

- зав. № 1100720-4-3

- зав. № 1100720-4-4

- зав. № 1100720-4-5

- зав. № 1100720-4-6

- зав. № 1100720-4-7

- зав. № 1100720-4-8

- зав. № 1100720-4-9

- зав. № 1100788-1-1

- зав. № 1100788-1-2

- зав. № 1100817-4-1

- зав. № 1100817-4-2

- зав. № 1100817-4-3

- зав. № 1100817-4-4

- зав. № 1100817-4-5

- зав. № 1100817-4-6

2990

2995

3050

2995

3010

2977

6477

4040

4010

4009

4050

6457

6575

6507

6560

6545

6560

6509

6507

6555

6550

6545

6535

6462

6507

6575

6482

6548

6545

6575

8985

8958

4011

4035

4016

4035

3977

4016

Лист № 3

Всего листов 6

Наименование характеристики

- зав. № 1100817-4-7

- зав. № 1100817-4-8

- зав. № 1101049-1-1

- зав. № 1101049-1-12

- зав. № 1101049-1-14

- зав. № 1101049-1-16

- зав. № 1101049-1-17

- зав. № 1101327-4-3

- зав. № 1101049-1-18

- зав. № 1101327-4-4

- зав. № 1101049-1-19

- зав. № 1101049-1-2

- зав. № 1101049-1-20

- зав. № 1101049-1-21

- зав. № 1101049-1-22

- зав. № 1101512-1-17

- зав. № 1101049-1-4

- зав. № 1101049-1-6

- зав. № 1101049-1-8

- зав. № 1101049-1-9

- зав. № 1101151-4-1

- зав. № 1101151-4-2

- зав. № 1101327-2-1

- зав. № 1101327-2-2

- зав. № 1101327-2-3

- зав. № 1101327-2-4

- зав. № 1101327-2-5

- зав. № 1101327-2-6

- зав. № 1101327-2-7

- зав. № 1101327-2-8

- зав. № 1101327-4-1

- зав. № 1101327-4-10

- зав. № 1101327-4-2

- зав. № 1101327-4-5

- зав. № 1101327-4-6

- зав. № 1101327-4-7

- зав. № 1101327-4-8

- зав. № 1101327-4-9

- зав. № 1101512-1-1

- зав. № 1101512-1-10

- зав. № 1101512-1-11

- зав. № 1101512-1-12

- зав. № 1101512-1-13

- зав. № 1101512-1-14

- зав. № 1101512-1-15

- зав. № 1101512-1-16

- зав. № 1101512-1-2

- зав. № 1101512-1-21

- зав. № 1101512-1-3

- зав. № 1101512-1-4

Значение характеристики

4038

3970

6498

6499

6491

6506

6472

3015

6492

3017

6517

6513

6508

6510

6493

6461

6491

6493

6462

6513

8953

9000

4006

3979

3945

3999

3975

3993

3934

2997

2976

3034

3019

3023

3039

3026

3061

6528

6487

6500

6514

6455

6499

6527

6530

6509

6541

6557

6519

Лист № 4

Всего листов 6

100

Значение характеристики

6524

6507

6503

6465

6539

2978

3003

2988

2999

3971

4025

3989

4027

3002

3003

2994

3012

3004

2998

3006

2985

6566

3015

3000

8977

6480

6521

5474

6516

6483

6534

6493

6575

6503

6509

3,2±0,1

Наименование характеристики

- зав. № 1101512-1-5

- зав. № 1101512-1-6

- зав. № 1101512-1-7

- зав. № 1101512-1-8

- зав. № 1101512-1-9

- зав. № 1101893-2-2

- зав. № 1101893-2-3

- зав. № 1101893-2-4

- зав. № 1101893-2-5

- зав. № 1101893-3-1

- зав. № 1101893-3-2

- зав. № 1101893-3-3

- зав. № 1101893-3-4

- зав. № 1101912-1-1

- зав. № 1101912-1-10

- зав. № 1101912-1-2

- зав. № 1101912-1-3

- зав. № 1101912-1-4

- зав. № 1101912-1-5

- зав. № 1101912-1-6

- зав. № 1101912-1-7

- зав. № 1101512-1-18

- зав. № 1101912-1-8

- зав. № 1101912-1-9

- зав. № 1102020-2-1

- зав. № 1102221-5-1

- зав. № 1102221-5-10

- зав. № 1102221-5-11

- зав. № 1102221-5-2

- зав. № 1102221-5-3

- зав. № 1102221-5-4

- зав. № 1102221-5-5

- зав. № 1102221-5-6

- зав. № 1102221-5-7

- зав. № 1102221-5-8

Диаметр монтажной части, мм

Электрическое сопротивление изоляции ТП при

температуре от +15 до +35 °Сиотносительной влажности

воздуха от 30 до 80 %, МОм (при 100 В), не менее

Рабочие условия эксплуатации ТП

- температура окружающей среды, °С

- относительная влажность окружающего воздуха, %

Средний срок службы, лет, не менее

от -40 до +250

до 98 (при +35 °С)

Знак утверждения типа

наносится на титульный лист паспорта методом штемпелевания.

Лист № 5

Всего листов 6

Комплектность средства измерений

Таблица 3

Наименование

Преобразователь термоэлектрический модели 381A6581

Паспорт

Количество

124 шт.

124 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика

поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный

ЭТС-100/1 (Регистрационный № 19916-10).

Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный

№ 19736-11).

Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный

№ 33744-07).

Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный

№ 52489-13).

Допускается применение средств поверки, обеспечивающих определение метрологических

характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения и методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныедокументы,устанавливающиетребованиякпреобразователям

термоэлектрическим модели 381A6581

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики

преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные

таблицы и допуски.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений

температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Изготовитель

Фирма «Thermo Electric Instrumentation B.V.», Нидерланды

Адрес: Coenecoop 71-73, 2741 PH, P.O. Box 85, 2740 AB, Waddinxveen, The Netherlands

Телефон: +31 (0) 85 760 73 00

Факс: +31 (0)85 760 73 01

Web-сайт:

www.te-instrumentation.com

E-mail:

info@te-instrumentation.com

Лист № 6

Всего листов 6

Заявитель

Общество с ограниченной ответственностью «НПА Вира Реалтайм»

(ООО «НПА Вира Реалтайм»)

ИНН 7719202425

Адрес: 109518, г. Москва, ул. Грайвороновская, д.4, стр.1

Телефон: +7(495) 723-75-59

Факс: +7(495) 723-75-59

Web-сайт:

www.rlt.ru

E-mail:

info@rlt.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт:

www.vniims.ru

E-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
34951-07	Преобразователи расхода жидкости турбинные	CRA	Фирма "Emerson Process Management / Daniel Measurement and Control, Inc.", США, Мексика	2 года	Перейти
23752-02	Преобразователи измерительные многофункциональные программируемые (Устройство сбора и передачи данных)	Энергия-микро (EURO)	ООО "НТП "Энергоконтроль", г.Заречный	2 года	Перейти
10464-86	Преобразователи термоэлектрические	ТСП-0184	Приборостроительный завод, Украина, г.Луцк	3 года	Перейти
18385-99	Преобразователи измерительные ток-ток	ПТТ.01	ООО "Энергоконтроль", г.Москва	1 год	Перейти
16055-97	Преобразователи измерительные переменного тока	ИП842	ТОО Фирма "Электромеханика", г.Воронеж	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи термоэлектрические 381A6581ГРСИ 70687-18

Заказать поверку
Преобразователи термоэлектрические 381A6581
ГРСИ 70687-18
