Счетчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn EE1, ГРСИ 70669-18
Номер госреестра:
70669-18
Наименование СИ:
Счетчики электрической энергии однофазные многотарифные
Обозначение типа:
МУР 1001.5 SmartOn EE1
Производитель:
ООО "Арго-про", г.Иваново
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69346
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные многотарифные МУР 1001.5
SmartOn ЕЕ1
Назначение средства измерений
Счетчики электрической энергии однофазные многотарифные МУР 1001.5 SmartOn ЕЕ1
(далее - счетчики) предназначены для измерения и учета потребленной и отпущенной активной
и реактивной электрической энергии и мощности, измерения тока, напряжения и частоты
в двухпроводных электрических сетях переменного тока.
Описание средства измерений
Принцип действия счетчика основан на измерении мгновенных значений тока и напряжения
и последующем вычислении действующих значений тока, напряжения, активной и реактивной
электрической энергии в прямом и обратном направлениях.
Счетчик позволяет вести учет электрической энергии по четырем тарифам, 255 сезонам,
255 тарифным зонам, различным для рабочих, субботних, воскресных, праздничных дней.
Переключение тарифов производится по показаниям встроенных часов. Ход часов при
отсутствии внешнего электропитания обеспечивается с помощью встроенной батареи.
В счетчике предусмотрена возможность отключения или включения переходов на сезонное
время.
Для предотвращения несанкционированного отбора электрической энергии предусмотрен
вариант исполнения счетчика с контролем токов фазы и нейтрали.
Наличие в счетчике управляемого порта ввода-вывода позволяет использовать счетчик
в различных системах автоматизации.
Структура условного обозначения счетчика приведена на рисунке 1.
МУР 1001.5 SmartOn ЕЕ1 - Х/Х - Х
Н - измерение тока нейтрали
Для хранения результатов измерений и фиксации событий (ведения архивов, журналов)
в счетчике имеется энергонезависимая память.
Счетчик может быть настроен на ведение архивов с различным набором параметров
и с периодичностью формирования записей от одной минуты: по тарифам с нарастающим итогом,
по тарифам по приращениям, по видам электрической энергии, средним, минимальным,
максимальным значениям напряжения, частоты, токов фазы, и нейтрали, активной, реактивной,
полной мощности, коэффициента мощности. При этом, счетчик может быть настроен на ведение
часовых, суточных, месячных архивов и профилей нагрузки.
В журнале событий счетчик фиксирует события с указанием времени их возникновения
и окончания:
- включение или отключение электропитания;
- установка или коррекция времени или даты (в том числе, переход на летнее/зимнее время);
- вскрытие счетчика или крышки клеммного отсека;
- изменение параметров настройки;
- отключение нагрузки;
- воздействие магнитных полей;
- превышение разности токов фазного и нулевого проводов заданного значения.
Базовый/максимальный ток, А
Рисунок 1 - Структура условного обозначения счетчика
Лист № 2
Всего листов 6
В журнале параметров электрической сети фиксируются отклонения напряжения и частоты
сети от устанавливаемых нормально допустимых и предельно допустимых значений.
В счетчике предусмотрена возможность задания суточного, недельного, месячного
или годового расписания для управления дискретным выходом.
Вывод информации на индикатор счетчика осуществляется автоматически, через
установленное время.
Полный перечень информации, выводимой на индикатор счетчика:
- активная и реактивная электрическая энергия с нарастающим итогом, всего и по тарифам;
- активная и реактивная мощность;
- полная мощность;
- коэффициент мощности;
- ток;
- напряжение;
- частота;
- текущее время;
- текущая дата;
- текущий тариф.
Счетчик имеет интерфейсы связи «UART» и «ОПТОПОРТ», предназначенные для считывания
текущих показаний, содержимого архивов, а также для настройки счетчика перед вводом
в эксплуатацию.
В счетчике предусмотрена возможность отключения нагрузки при:
- превышении лимитов активной мощности;
- превышении лимитов активной электрической энергии за установленный период времени;
- выходе напряжения или частоты сети за установленные значения;
- превышению разности токов фазного и нулевого проводов установленного значения;
- получении команды по интерфейсу связи;
- по заданному суточному, недельному, месячному или годовому расписанию.
Значения активной мощности, активной электрической энергии, частоты сети, напряжения
и разности токов, при которых производится отключение нагрузки, а также периоды усреднений
задаются при настройке счетчика перед вводом в эксплуатацию.
Конструкция счетчика предусматривает возможность пломбирования его корпуса навесными
пломбами после его поверки, а также отдельное пломбирование крышки клеммного отсека
представителем энергосбытовой организации для предотвращения несанкционированных
вмешательств в схему подключения.
Кроме того, защита счетчика обеспечивается паролями для разделения доступа к параметрам
настройки и данным, хранящимся в счетчике и электронными пломбами (записями в архиве)
фактов изменения параметров настройки и вскрытия крышки клеммного отсека.

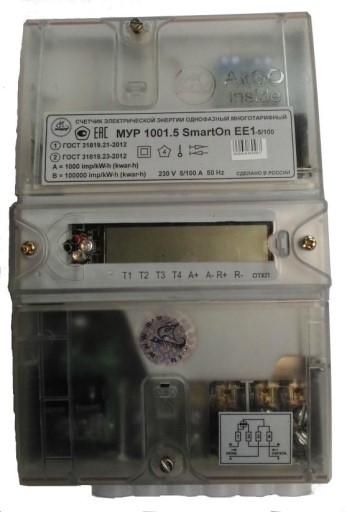

Внешний вид счетчика с местом нанесения знака поверки и местами опломбирования
представлен на рисунке 2.
Лист № 3
Всего листов 6
Рисунок 2 - Внешний вид счетчика с местами нанесения знака поверки и опломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика выполняет функции управления режимами
работы счетчика, сбора данных об измеренной электрической энергии, их математической
обработке, хранении и передачи измерительной информации.
Идентификационные признаки ПО счетчика могут быть считаны по интерфейсам связи.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Идентификационные признаки ПО, в зависимости от модификации счетчика, приведены
в таблицах 1-3.
Таблица 1 - ПО для счетчиков с максимальным током 60 А (встроенное)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО1001.5ЕЕ1-0
Номер версии (идентификационный номер ПО) не ниже v.32.01А-0
Цифровой идентификатор ПО 5FEA
Другие идентификационные данные -
Таблица 2 - ПО для счетчиков с максимальным током 100
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Другие идентификационные данные
А (встроенное)
Значение
1001.5ЕЕ1-1
не ниже v.32.01А-1
A61D
-
Пломба
изготовителя
Пл
о
м
б
а
представителя
АСКУЭ
Пломба
изготовителя
Место знака
поверки
Пломба
энергосбытовой
организации
Лист № 4
Всего листов 6
Таблица 3 - ПО конфигуратора ЕЕ (внешнее)
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
МУР 1001.5 SMARTON EE-1
не ниже v.412.0
AB13FDA7
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений высокий по Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчиков приведены в таблицах
4 и 5.
1,0
2,0
Диапазон измерения частоты, Гц
±3
±
0,5
Значение
Таблица 4 - Метрологические характеристики счетчика
Наименование характеристики
Класс точности измерения активной энергии (мощности)
по ГОСТ 31819.21-2012
Класс точности измерения реактивной энергии (мощности)
по ГОСТ 31819.23-2012
Базовый ток (I
б
), А
Максимальный ток (I
макс
), А
Стартовый ток, А
Номинальное напряжение, В
Диапазон измерения напряжения, В
Номинальная частота, Гц
5 или 10
60 или 100
0,02 или 0,04
230
от 120 до 300
50 или 60
от 47,5 до 52,5 или
от 57,5 до 62,5
±1,0
±1,0
±0,1
4/255
±
3,0
Пределы допускаемой основной относительной погрешности
измерения токов фазы и нейтрали в диапазоне от 0,01 I
б
до I
макс
, %
Пределы допускаемой основной относительной погрешности
измерения напряжения в диапазоне от 172 В до 265 В, %
Пределы допускаемой основной абсолютной погрешности
измерения частоты, Гц
Пределы допускаемой основной относительной погрешности
измерения полной мощности в диапазоне от 0,01 I
б
до I
макс
, %
Количество тарифов/тарифных зон
Пределы допускаемой абсолютной погрешности хода часов счетчика
при температуре окружающего воздуха от+15 до +25 °C, с/сут
Пределы допускаемой абсолютной погрешности хода часов в рабочем
диапазоне температур окружающего воздуха, с/сут
Диапазон измерения электрической энергии с нарастающим итогом,
кВт·ч (квар·ч)
Передаточное число испытательного выхода в рабочем/поверочном
режиме, имп./кВт
×
ч (имп./квар
×
ч)
от 0,01 до 999999,99
1000/10000 или
500/5000
Лист № 5
Всего листов 6
Таблица 5 - Технические характеристики счетчиков
Наименование характеристикиЗначение
Скорость обмена по интерфейсам связи, бит/с:
-ОПТОПОРТот 300 до19200
-UART от 300 до 115200
Данные, сохраняемые в архивах, не менее:*
- профили нагрузки с 60 минутным интервалом, суток 123
- за сутки, суток 120
- за месяц, месяцев 48
Глубина хранения журнала событий, не менее100
Глубина хранения журнала параметров электрической сети,
событий, не менее256
Потребление электрической энергии по цепям:
- тока, В
×
А;0,3
- напряжения, В
×
А (Вт)
2,0 (10)
Длительность хранения информации при отключении
электропитания, лет20
Срок службы батареи, лет, не менее16
Диапазон рабочих температур, °C от -25 до +60
Диапазон температур транспортирования и хранения, °C от -50 до +70
Габаритные размеры (ширина
´
высота
´
глубина), мм, не более 135×220×75
Масса, кг, не более 1
Средний срок службы, лет, не менее30
Средняя наработка на отказ, ч, не менее 280 000
* определяется при настройке архивов, перед вводом в эксплуатацию
Знак утверждения типа
наносится на внутренней стороне прозрачной лицевой панели счетчика и титульном листе
паспорта методом офсетной печати.
Комплектность средства измерений
Комплектность счетчика приведена в таблице 6.
Таблица 6 - Комплектность
НаименованиеОбозначениеКоличество
Счетчик электрической энергии однофазный
многотарифный МУР 1001.5 SmartOn ЕЕ1-1
Паспорт АПГУ. 410110.001 ПС1
Руководство по эксплуатации АПГУ. 410110.001 0 РЭ 1*
Методика поверки АПГУ.420144.100 МП 1*
Руководство оператора АПГУ. 410110.001 РО 1*
Программное обеспечение «Конфигуратор ЕЕ»- 1*
Адаптер интерфейса связи 1**
* по согласованию с заказчиком допускается поставка документов на компакт диске или на
сайте фирмы-изготовителя
** количество и тип указываются в заказе
Поверка
осуществляется по документу АПГУ.420144.100 МП «Счетчик электрической энергии
однофазный многотарифный МУР 1001.5 SmartOn ЕЕ1. Методика поверки», утвержденному
ФГУП «ВНИИМС» 22.11.2017 года.
Лист № 6
Всего листов 6
Основные средства поверки:
- установка для поверки счетчиков электрической энергии SY8125 (регистрационный
номер в Федеральном информационном фонде 35594-07);
- частотомер универсальный GFC-8131Н (регистрационный номер в Федеральном
информационном фонде 19818-07);
- секундомер механический СОПпр-2а (регистрационный номер в Федеральном
информационном фонде 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик счетчика с требуемой точностью.
Знак поверки наносится на винт, расположенный на лицевой панели корпуса счетчика,
давлением пломбира на мастичную пломбу, а trial в свидетельство и/или в паспорт счетчика в
виде оттиска.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии однофазным многотарифным МУР 1001.5 SmartOn ЕЕ1
ГОСТ Р 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ Р 318819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ Р 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
АПГУ.411152.001ТУ Счетчик электрической энергии однофазный многотарифный
МУР 1001.5 SmartOn ЕЕ1. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Арго-про» (ООО «Арго-про»)
ИНН 3702702422
Адрес 153000, г. Иваново, ул. Комсомольская, д.26
Телефон/факс: 8 (4932) 41-70-04
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18656-00 | Счетчики ультразвуковые | Altosonic-5 | Фирма "Krohne Altometer", Нидерланды | 1 год | Перейти |
| 14198-94 | Счетчики горячей и холодной воды | СКВГ 90-60/80, СКВ-60/80 | ПО "Точмаш", г.Владимир | 2 года | Перейти |
| 79942-20 | Счетчики-расходомеры сжиженного газа | LPM | Фирма "Liqua-Tech Corporation", США | 1 год | Перейти |
| 46528-11 | Измерители электрической прочности жидкостей | ВА60, ВА75, ВА80, ВА100 | Фирма "b2 electronic GmbH", Австрия | 2 года | Перейти |
| 19089-99 | Счетчики холодной и горячей воды крыльчатые | Сигма (ВСХ-15, ВСГ-15) | ПО "Теплоконтроль", г.Казань | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
