Номер госреестра:
70660-18
Наименование СИ:
Калибраторы расхода газа
Обозначение типа:
DryCal
Производитель:
Компания "Mesa Laboratories, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.03.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69337
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы расхода газа DryCal
Назначение средства измерений
Калибраторы расхода газа DryCal предназначены для воспроизведения и передачи
единицы расхода (модели FlexCal и 800) и для измерений расхода (модели Defender 510,
Defender 520, Defender 530, Defender 530+) азота, воздуха и инертных газов.
Калибраторы расхода газа DryCal являются рабочими эталонами 1-го разряда (модели
FlexCal и 800) и рабочими средствами измерений (модели модели Defender 510, Defender 520,
Defender 530, Defender 530+) согласно ГОСТ Р 8.618-2014.
Описание средства измерений
Принцип действия калибраторов состоит в измерении времени прохождения поршня по
цилиндру известного объема, температуры и давления газа под поршнем с последующим расчетом
объемного расхода газа.
Калибраторы расхода газа DryCal конструктивно выполнены в одноблочных пластмассовых
прорезиненных корпусах. На корпусе размещены: жидкокристаллический дисплей, клавиши
управления, два штуцера, разъем RS-232 (или USB), разъем питания. В корпусе расположены:
измерительная ячейка, в виде стеклянного цилиндра с графитовым поршнем внутри, печатные
платы с элементами электрической схемы и микроконтроллером, датчики измерения температуры
и давления, система газовых линий, электромагнитный клапан и аккумуляторная батарея.
Калибраторы расхода газа DryCal в зависимости от метрологических характеристик
подразделяются на модели: Defender 510, Defender 520, Defender 530, Defender 530+, FlexCal и
800. Калибраторы модели Defender 510 не имеют встроенных датчиков температуры и давления
и измеряют расход газа для текущих условий. Калибраторы модели Defender 520 имеют
встроенные датчики температуры и давления, но показания этих датчиков имеют только
информативный характер и не влияют на измерения расхода газа. Калибраторы моделей
Defender 530, Defender 530+, FlexCal и 800 имеют встроенные датчики температуры и давления
и могут измерять расход газа как при текущих условиях, так и приведенный к нормальным
условиям (20 °С, 101,3 кПа). В зависимости от диапазона измерения расхода газа каждая модель
калибраторов расхода газа DryCal (Defender 510, Defender 520, Defender 530, Defender 530+,
FlexCal) может быть представлена в трех исполнениях L, M или H. Калибраторы модели 800
конструктивно выполнены по модульному принципу и состоят из основания и съемных
измерительных ячеек (800-3, 800-10, 800-24, 800-44, 800-75) отличающиеся по диапазонам
измерения расхода. В основании находится сенсорный цветной дисплей и специальный адаптер
для крепления съемных измерительных ячеек.
Калибраторыимеютжидкокристаллическиймонохромныйцифровойдисплей
с подсветкой обеспечивающий отображение (модели 800 (основание) имеют сенсорный цветной
дисплей):
- результатов измерений расхода газа;
- уровня заряда аккумуляторной батареи;
- меню пользователя;
- информацию о температуре и давлении внутри измерительной ячейки (кроме модели
Defender 510);
- служебную информацию.
Общий вид калибраторов со схемой пломбировки от несанкционированного доступа
и обозначением места нанесения знака поверки представлен на рисунках 1, 2, 3.
Лист № 2
Всего листов 7

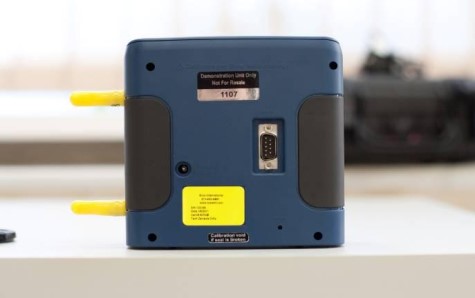

Рисунок 1 - Общий вид калибраторов расхода газа DryCal модели Defender 510, Defender 520,
Defender 530, Defender 530+ (исполнения L, M, H)

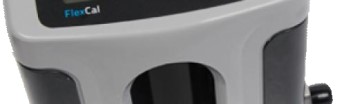

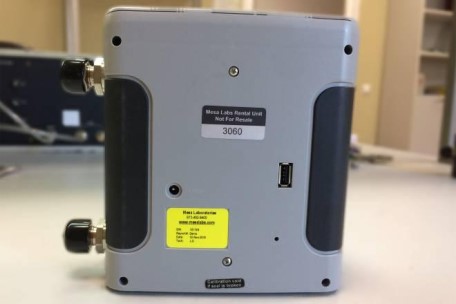

Рисунок 2 - Общий вид калибратора расхода газа DryCal модель FlexCal (исполнения L, M, H)
знак поверки
пломбирование
пломбирование
знак поверки
Лист № 3
Всего листов 7

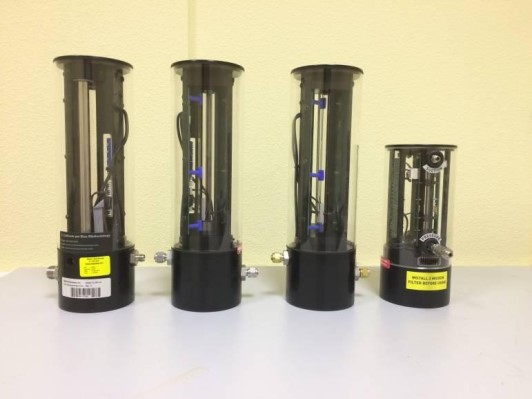

Рисунок 3 - Общий вид калибраторов расхода газа DryCal модель 800
(основание и съемные измерительные ячейки (слева направо: 800-44, 800-24, 800-10, 800-3))
Программное обеспечение
Программное обеспечение калибраторов состоит из двух модулей:
1) встроенное: «FW Revision»
2) автономное: «DryCal Pro»
Встроенное программное обеспечение «FW Revision» разработано изготовителем
специально для решения задачи измерения расхода газа.
Автономное программное обеспечение «DryCal Pro» для персонального компьютера
под управлением ОС семейства Windows ® предназначено для просмотра результатов измерений
расхода газа в реальном времени.
Программное обеспечение комплекса является полностью метрологически значимым.
Влияние программного обеспечения комплекса учтено при нормировании метрологических
характеристик. Уровень защиты - средний по Р 50.2.077—2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Идентификационные данные
(признаки)
Значение
Идентификационное
наименование ПО
FW Revision
DryCal Pro
Номер версии (
идентификационный номер) ПО
1.01
1.3
C36BD2917DA78E2A526A27
61EB439214 алгоритм MD5
DryCalPro.exe
Примечание - номер версии ПО должен быть не ниже указанного в таблице.
Таблица 1
Цифровой идентификатор ПО-
Исполняемый файл ПО-
пломбирование
знак поверки
Лист № 4
Всего листов 7
Метрологические и технические характеристики
800
-
-
±0,3
-
-
±1,0
-
Таблица 2 - Метрологические характеристики
Значение
Defender
Наименование
характеристикиFlexCal
510,
520
530530+
--
от 2,00 до 50,00
от 5,00 до 500,0
от 50 до 5000
от 500 до 50000
от 1000 до 50000
--
±0,2
-
±1,2±1,0
Диапазон воспроизведения
расхода газа (приведенный
к температуре 20 °С
и давлению 101,4 кПа),
см
3
/мин
Исполнения
Lот 5,00 до 500,0
M от 50 до 5000
Hот 500 до 50000
Ячейки
800-3
800-10
800-24
800-44
800-75
Пределы допускаемой
относительной погрешности
при воспроизведении
расхода газа (приведенного
к температуре 20 °С
и давлению 101,4 кПа), %
Исполнения L, M, H±0,5
Ячейки
800-3
800-10, 800-24, 800-44,
800-75
Пределы допускаемой
относительной погрешности
при измерении расхода
(приведенногоктемпературе
20 °С и давлению 101,4 кПа),
%
Пределы допускаемой
относительной погрешности
калибратора при измерении-
расхода в рабочих условиях
эксплуатации, %
±1,0±0,75
Лист № 5
Всего листов 7
Наименование
характеристики
FlexCal
-
-
520
Значение
Defender
510,
530530+
800
Диапазонизмеренийрасхода
газа (приведенный
к температуре 20 °С
и давлению 101,4 кПа),
см
3
/мин
Исполнение калибраторов:
L
М
H
от 5,00 до 500,0
от 50 до 5000
от 500 до 30000
800
Рабочие газы
0,100±0,005
10
от 15 до 30
от 84 до 106,7
Таблица 3 - Основные технические характеристики
Наименование характеристики
FlexCal
Значение
Defender 510,
520, 530, 530+
Габаритные размеры (ШхГхВ),
мм, не более
исполнения L, M, H
800:
основание
800-3
800-10, 800-24, 800-44
800-75
170
´
74
´
159150
´
75
´
140
220
´
320
´
100
115
´
120
´
230
160
´
115
´
330
160
´
115
´
375
Масса, кг, не более
исполнения L, M, H
800:
основание, 800-3, 800-10, 800-24,
800-44
800-75
1,51,0
2,6
4,6
инертные, не конденсируемые газы с относительной
влажностью не более 80 %
цикличный
30,0
6
220 (при частоте 50Гц)
5000
8
Режим работы
Избыточное давление газа
на входе, МПа
Время прогрева, мин, не более
Электрическое питание:
внутренний аккумулятор, В
адаптер питания, В
Средний ресурс работы, ч
Средний срок службы, лет
Потребляемая мощность, В·А,
не более
Рабочие условия применения:
- температура окружающего, °С
- атмосферное давление, кПа
- относительная влажность
окружающей среды, %, не более
80 %
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на этикетку, приклеенную на корпус калибраторов липкой аппликацией по
ТУ 29.01-46-81, и на эксплуатационную документацию.
Комплектность средства измерений
Количество
1 шт.
Таблица 4 - Комплектность калибраторов расхода газа DryCal
НаименованиеОбозначение
Калибраторы расхода газа
DryCal в упаковке
Руководство по эксплуатации
Методика поверкиМП-242-2089-2017
Зарядное устройство
1 экз.
1 экз.
1 шт
Поверка
осуществляется по документу МП-242-2089-2017 «ГСИ. Калибраторы расхода газа DryCal.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 октября 2017 г.
Основные средства поверки:
- калибратор расхода газа Cal=Trak SL-800, диапазон измерений от 2 см
3
/мин
до 50 дм
3
/мин, пределы допускаемой относительной погрешности измерений ±0,2 %,
рег. номер 37946-08;
- весы лабораторные электронные LP 1200S (Sartorius) или другие с наибольшим
пределом взвешивания (1000 - 1200) г, соответствующие специальному классу точности
по ГОСТ Р 53228-2008;
- весы лабораторные электронные LP 8200S (Sartorius) или другие с наибольшим
пределом взвешивания (8000 - 10000) г, соответствующие специальному классу точности
по ГОСТ Р 53228-2008;
- секундомер электронный «СЧЕТ 1М», рег. номер 40929-09.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель прибора и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам
расхода газа DryCal
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация изготовителя
Изготовитель
Компания «Mesa Laboratories, Inc.», США
Адрес: 10 Park Place, Butler, NJ, USA 07405
Телефон: +1 (973) 492 -84-00
Факс: +1 (973) 492 -82-70
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
Заявитель
Общество с ограниченной ответственностью «АППЭК-Сервис» (ООО «АППЭК-Сервис»)
ИНН 7804098253
Адрес: 195265, г. Санкт-Петербург, Гражданский пр., 111
Телефон: +7 (812) 531-14-07
Факс: +7 (812) 531-14-40
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45500-10 | Калибраторы осциллографов и частотомеров | Time Electronics 5041, 5045 | Фирма "Time Electronics Ltd.", Великобритания | 1 год | Перейти |
| 48286-11 | Генераторы влажного газа эталонные | Родник-4М | ООО "НПП ОКБА", г.Ангарск | 1 год | Перейти |
| 15096-03 | Вычислители расхода природного газа | AccuRate 3308-10 и Teleflow 3530-10 | Фирма "Bristol Babcock Inc.", США | 1 год | Перейти |
| 26619-12 | Счетчики газа ротационные | GMS-ARSENAL | Казенное предприятие специального приборостроения "Арсенал", Украина, г.Киев | 5 лет | Перейти |
| 22653-02 | Приборы цифровые для систем измерения и регистрации расхода, количества жидкости и газа | FQ-111 | Фирма "Barton Instrument Systems, LLC", США | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
