Резервуар стальной вертикальный цилиндрический РВС-10000, ГРСИ 70659-18
Номер госреестра:
70659-18
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВС-10000
Производитель:
ЦНИИ "Проектстальконструкция", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69336
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВС-10000
Назначение средства измерений
РезервуарстальнойвертикальныйцилиндрическийРВС-10000предназначен
для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Резервуар стальной вертикальный цилиндрический РВС-10000 представляют собой
стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками
и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки.
Резервуар стальной вертикальный цилиндрический РВС-10000 № 1 расположен:
Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ-Югра,
Нижневартовский р-он, АО «Самотлорнефтегаз», Самотлорское месторождение, КСП-16.

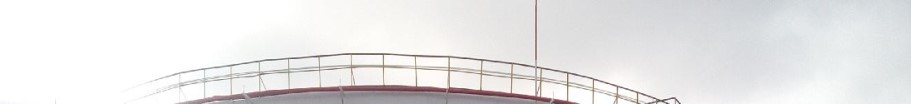

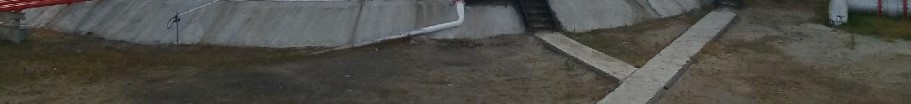

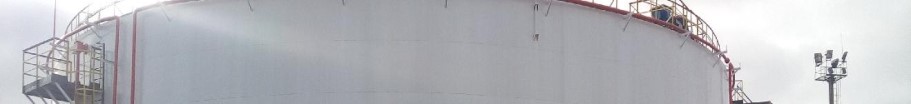

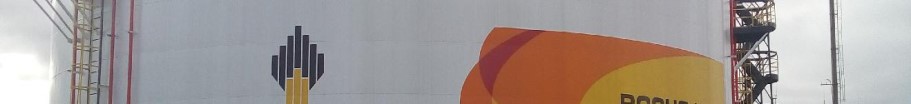

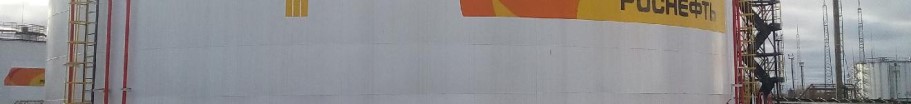

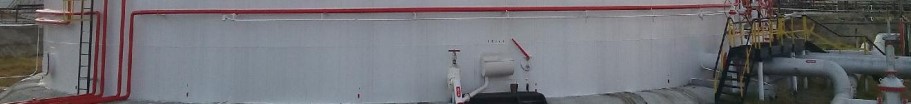

Общий вид резервуара стального вертикального цилиндрического РВС-10000
представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВС-10000
не предусмотрено.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-10000
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Значение
РВС-10000 № 1
10000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности вместимости резервуара, %
±0,1
Таблица 2 - Основные технические характеристики
Наименование характеристики
Значение
РВС-10000 № 1
11920
34200
30
Высота резервуара, мм, не более
Внутренний диаметр, мм, не более
Средний срок службы, лет
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Паспорт
Обозначение
РВС-10000
-
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20,
30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений
10, 20 м по ГОСТ 7502-98;
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ШЦ-I-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм
(регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений
в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09
от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений
в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09
от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому РВС-10000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Центральныйнаучно-исследовательскийинститут«Проектстальконструкция»
(ЦНИИ «Проектстальконструкция»)
Адрес: 119607, Российская Федерация, г. Москва, проспект Мичуринский, д.37
Заявитель
Акционерное общетво «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Адрес: Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ-
Югра, г.Нижневартовск, ул. Ленина, д. 4
Телефон: +7 (3466) 62-20-24, факс: +7 (3466) 62-21-99
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»
(ООО ИК «СИБИНТЕК»)
Адрес: 117152, Российская Федерация, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail:
Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
