Датчики силоизмерительные тензорезисторные ATB-GK100/10K/AINK, ATB-GK100/75K/AINK, ГРСИ 70655-18
Номер госреестра:
70655-18
Наименование СИ:
Датчики силоизмерительные тензорезисторные
Обозначение типа:
ATB-GK100/10K/AINK, ATB-GK100/75K/AINK
Производитель:
Фирма "ASA-RT s.r.l.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69332
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДатчикисилоизмерительныетензорезисторныеATB-GK100/10K/AINK,
ATB-GK100/75K/AINK
Назначение средства измерений
ДатчикисилоизмерительныетензорезисторныеATB-GK100/10K/AINK,
ATB-GK100/75K/AINK (далее - датчики) предназначены для преобразования статических
и квазистатических (медленно меняющихся) усилий в измеряемую физическую величину
(аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием
силы сжатия.
Описание средства измерений
Принцип действия датчиков основан на преобразовании деформации упругого элемента
тела датчиков, возникающей под действием приложенной нагрузки в пропорциональный
аналоговый электрический сигнал. Аналоговый электрический сигнал возникает в тензорезисторах,
имплементированных в упругий элемент, и пропорционален измеряемомуусилию, приложенному
к телу датчиков.
Конструктивно датчики выполнены в неразъемном корпусе в форме параллелепипеда.
Основным узломдатчиковявляется упругий элемент, расположенный вкорпусеи составляющий
с ним единую деталь. На осях упругого элемента наклеены тензорезисторы, соединенные
в мостовую схему.
Электрическое подсоединение датчиков к измерительным усилителям осуществляется
через специальный электрический разъемы.
Общий вид датчиков представлен на рисунке 1.

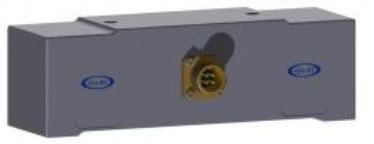

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных
ATB-GK100/10K/AINK, ATB-GK100/75K/AINK
Маркировка датчиков производится путём наклеивания маркировочной таблички на
лицевую панель датчиков над электрическим разъёмом. Пример маркировочной таблички
представлен на рисунке 2.

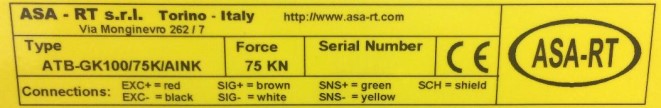

Рисунок 2 - Пример маркировочной таблички датчиков
Пломбирование датчиков силоизмерительных тензорезисторных ATB-GK100/10K/AINK,
ATB-GK100/75K/AINK не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
МодификацияATB-GK100/10K/AINK ATB-GK100/75K/AINK
Номинальное усилие F
ном
, кН 1075
Номинальный выходной сигнал при F
nom
, мВ/В от 0,99 до 1,01
Предел допускаемой относительной погрешности,
связанной с воспроизводимостью показаний b, %0,1
Предел допускаемой относительной погрешности,
связанной с повторяемостью показаний b’, %0,1
Пределыдопускаемой относительнойпогрешности,
связанной с нелинейностью γ
нел
, %±0,1
Предел допускаемой относительной погрешности,
связанной с ползучестью с, %0,05
Предельная допустимая нагрузка, % от F
ном
200
Входное сопротивление, Ом от 175 до 240
Выходное сопротивление, Ом от 165 до 185
Сопротивление изоляции, Ом св. 1∙10
9
Значение
от 3,3 до 12
13,5
Таблица 2 - Основные технические характеристики
Наименование характеристика
Диапазоннапряженияпитанияпостоянноготока, В
Масса, кг, не более
Габаритные размеры, мм, не более:
- ширина
- глубина
- высота
Диапазон рабочих температур, ºС
Относительная влажность, %
Атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
320
90
75
от +10 до +30
от 30 до 80
от 84,0 до 106,7
10
1500
Знак утверждения типа
наносится на корпус датчика методом наклеивания и на титульный лист технической документации
методом печати.
Комплектность средства измерений
Обозначение
Количество
1 шт.
Таблица 3 - Комплектность средства измерений
Наименование
Датчиксилоизмерительныйтензорезисторный
ATB-GK100/10K/AINK, ATB-GK100/75K/AINK
Комплект соединительных кабелей
Руководство по эксплуатации на русском языке
Методика поверки
-
-
-
МП АПМ 59-17
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 59-17 «Датчики силоизмерительные тензорезисторные
ATB-GK100/10K/AINK,ATB-GK100/75K/AINK.Методикаповерки»,утвержденному
ООО «Автопрогресс-М» 30.11.2017 г.
Лист № 3
Всего листов 3
Основные средства поверки:
- силовоспроизводящая машина 1-го разряда по ГОСТ 8.640-2014, ПГ ±0,03 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
силоизмерительным тензорезисторным ATB-GK100/10K/AINK, ATB-GK100/75K/AINK
Техническая документация «ASA-RT s.r.l.», Италия
Изготовитель
«ASA-RT s.r.l.», Италия
Адрес: via Monginevro 262/7 - 10142 Torino - Italy
Тел.: +39 011 5360 884; факс: +39 011 1983 5705
E-mail:
Заявитель
Общество с ограниченной ответственностью «Техсервис» (ООО «Техсервис»)
ИНН 7723656904
Адрес: 109651, г. Москва, ул. Маршала Голованова, д. 20
Тел.: +7 (499) 322-0102
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123308, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
