Номер госреестра:
70633-18
Наименование СИ:
Анализатор размера частиц
Обозначение типа:
CPS DC 20000
Производитель:
Фирма "CPS Instruments", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ DC 932020613
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69310
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор размера частиц CPS DC 20000
Назначение средства измерений
Анализатор размера частиц CPS DC 20000 (далее по тексту - анализатор) предназначен
для измерения размеров дисперсных частиц в жидких средах.
Описание средства измерений
Принцип действия анализатора основан на определении распределения частиц
по размерам посредством осаждения центрифугированием внутри вращающегося тарельчатого
диска с прозрачными стенками, заполненного жидкостью. Процесс осаждения стабилизируется
градиентом плотности, создаваемым внутри жидкости. Диаметр частиц D связан со временем
осаждения t простым соотношением D=K·t
1/2
, где K - коэффициент пропорциональности,
зависящий от скорости вращения диска, от плотности и вязкости жидкости, которой он заполнен,
а также от плотности анализируемых частиц. Точность определения размеров обеспечивается
посредством использования перед каждым измерением калибровочного стандарта с известным
размером частиц. Концентрация частиц каждого размера определяется посредством постоянного
измерения оптической плотности жидкости у внешнего края вращающегося диска. По результатам
этих измерений с помощью теории светового рассеивания Ми рассчитывается распределение
частиц по размерам, которое в случае необходимости может быть преобразовано в распределение
по площади поверхности.
Пломбирование средства измерения не предусмотрено.
Общий вид анализатора, обозначение места нанесения знака поверки представлены
на рисунке 1.

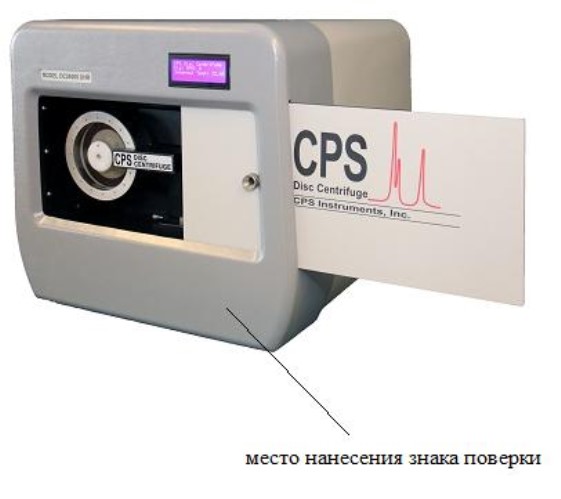

Рисунок 1 - Общий вид анализатора CPS DC 20000
Программное обеспечение
Управление прибором, прием и обработка данных осуществляются с помощью
персонального компьютера (ПК) со специализированным программным обеспечением.
Программное обеспечение осуществляет сбор и анализ всех данных о распределении
частиц по размерам, хранение и вызов распределений, а также задаёт скорость вращения диска
с учетом материала анализируемых частиц и диапазона определяемых размеров
.
Лист № 2
Всего листов 3
Программное обеспечение анализатора и результаты измерений защищены от случайных
изменений, а также от изменений в результате несанкционированного доступа.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОDisc Centrifuge Control System
(DCCS)
Номер версии (идентификационный номер) ПОCPS V9x
Цифровой идентификатор ПО -
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
±3
Значение
от 0,02 до 30,00
от 0,04 до 12,00
5
2
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон показаний размера частиц, мкм
Диапазон измерений размеров частиц, мкм
Предел допускаемого относительного среднеквадратического
отклонения (ОСКО) случайной составляющей погрешности при
измерении размеров частиц, %, не более:
в диапазоне размеров от 0,04 до 0,5 мкм включ.
в диапазоне размеров св. 0,5 до 12,0 мкм
Пределы допускаемой систематической составляющей погрешности
при измерении размера, %, не более
Значение
390×475×275
46
Таблица 3 - Технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
температура воздуха,
о
С
относительная влажность воздуха (без конденсации), %, не более
от +15 до +28
70
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и в виде
наклейки на корпус прибора.
Комплектность средства измерений
Таблица 3
Наименование
Анализатор размера частиц CPS DC 20000
Персональный компьютер
Руководство по эксплуатации
Методика поверки
Обозначение
---
МП 048.Р3-17
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 048.Р3-17 «Анализатор размера частиц CPS DC 20000.
Методика поверки», утвержденному ФГУП «ВНИИОФИ» «24» августа 2017 г.
Основные средства поверки:
Мера размера и счетной концентрации монодисперсных частиц ММР-05 (регистрационный
номер 51911-12) Воспроизводимый размер монодисперсных частиц 5 мкм (номинальный) Пределы
допускаемой относительной погрешности воспроизведения размера монодисперсных частиц ±10%;
Лист № 3
Всего листов 3
Мера размера и счетной концентрации монодисперсных частиц ММР-10 (регистрационный
номер 51911-12) Воспроизводимый размер монодисперсных частиц 10 мкм Пределы допускаемой
относительной погрешности воспроизведения размера монодисперсных частиц ±10%;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель анализатора (место нанесения указано
на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализатору размера частиц
CPS DC 20000
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Изготовитель
Фирма «CPS Instruments», США
Адрес: 7349 SE Сигейт Лейн Стюарт, Флорида 34997
Де Креек 20а, 4906 BB Остерхаут
Телефон: +1 772 221 7892
Факс: +1 772 221 7893
Web-сайт:
,
E-mail:
,
Заявитель
Общество с ограниченной ответственностью «РусВинил» (ООО «РусВинил»)
ИНН 5262218620
607650, Нижегородская область, Кстовский район, г. Кстово, микрорайон Западный,
квартал РусВинил
Телефон: (831) 455-94-00; факс: (831) 455-94-70
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
