Резервуары вертикальные стальные цилиндрические РВС-1000, ГРСИ 70614-18
Номер госреестра:
70614-18
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-1000
Производитель:
АО "Газпромнефть-Терминал", г.Новосибирск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 1 … 6
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69289
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-1000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-1000предназначены
для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и
со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-1000 (№№ 1, 2, 3, 4, 5, 6)
расположены на Гурьевской нефтебазе, Кемеровская обл., г. Гурьевск, пер. Нефтяников, 2.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000 представлен
на рисунке 1.

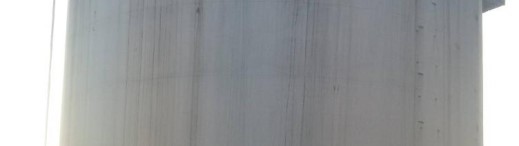

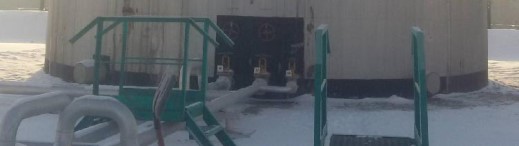

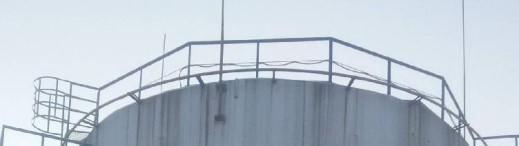

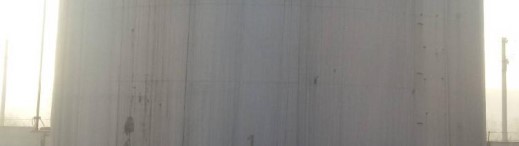

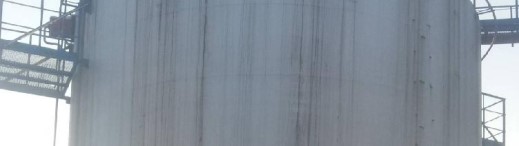

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-1000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000
не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
1000
±0,2
20
Таблица 1
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара (геометрический метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2
Наименование
Резервуар вертикальный стальной цилиндрический РВС-1000
Паспорт
Градуировочная таблица
Количество
6 шт.
6 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р30У2К (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный
номер 55464-13);
- толщиномер ультразвуковой 37DL PLUS (регистрационный номер 29754-05), диапазон
измерений от 3,0 до 50,0 мм;
- нивелир технический 3Н-5Л (регистрационный номер 13534-93), СКП измерения
превышений 5 мм;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон
измерений от 0 до 500 мм;
- штангенциркуль ШЦ-II (регистрационный номер 25387-03), диапазон измерений от 0
до 250 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ 3538-2015 «Рекомендация.ГСИ. Масса и объем нефтепродуктов. Методика
измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических
измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-1000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация АО «Газпромнефть-Терминал».
Изготовитель
Акционерное общество «Газпромнефть-Терминал» (АО «Газпромнефть-Терминал»)
ИНН 5406724282
Юридический адрес: 630099, г. Новосибирск, ул. Максима Горького, д.80
Почтовый адрес: 620073, г.Екатеринбург, а/я 110
Телефон: (343) 356-25-00, факс: (343) 356-25-01
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
