Номер госреестра:

70573-18

Наименование СИ:

Преобразователи термоэлектрические кабельные

Обозначение типа:

КТХА, КТХК, КТНН, КТЖК, КТПП, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex

Производитель:

ООО "НПО Спутник", г.Красноярск

Межповерочный интервал:

1 год; 3 года - для КТХА класса допуска 2 с диапазоном до 600 °С, для КТХК с диапазоном до 400 °С, для КТЖК класса допуска 2 с диапазоном до 400 °С, для КТНН класса допуска 2 с диапазоном до 800 °С; 8 месяцев - для КТХА класса допуска 1 с диапазоном 600…1100 °С, для КТЖК класса допуска 1 с диапазоном 400…750 °С, для КТНН класса допуска 1 с диапазоном 800…1100 °С, для КТПП с диапазоном 800…1100 °С

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

13.03.2023

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 69248

об утверждении типа средств измерений

Лист № 1

Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические кабельные КТХА, КТХК, КТНН, КТЖК,

КТПП, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex

Назначение средства измерений

Преобразователи термоэлектрические кабельные КТХА, КТХК, КТНН, КТЖК, КТПП,

КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex (далее по тексту - КТ), предназначены для измерений

температуры газообразных, жидких, сыпучих сред и твердых тел в различных областях

промышленности в качестве первичных преобразователей.

Описание средства измерений

Принцип действия КТ основан на возникновении термоэлектродвижущей силы (ТЭДС) в

электрической цепи, состоящей из двух различных металлов или сплавов (термоэлектродов),

места соединений (спаи) которых находятся при различной температуре. КТ обеспечивают

преобразование измеренной температуры в изменение ТЭДС с известной зависимостью

в соответствии с типом номинальной статической характеристики преобразования (НСХ).

Первичный преобразователь КТ выполнен в виде кабельной термопары. Кабельные

термопары представляют собой гибкую металлическую трубку с размещенными внутри нее одной

или двумя парами термоэлектродов, расположенных параллельно друг другу. Пространство

вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией.

Термоэлектроды кабельной термопары со стороны рабочего торца сварены между собой, образуя

один или два рабочих спая.

В зависимости от конструкции рабочего спая КТ выпускают:

-снеизолированнымрабочимспаем,выполненнымсовместнымоплавлением

термоэлектродов с оболочкой кабеля или защитной арматурой;

- с изолированным рабочим спаем, выполненным сваркой термоэлектродов с последующим

изолированием их от оболочки кабеля и защитной арматуры.

- взрывозащищённые КТ с индексом Ех в зависимости от маркировки:

- имеют особовзрывобезопасный уровень, обеспечивающий вид взрывозащиты по

ГОСТ Р 30852.10-2002 «искробезопасная электрическая цепь ia» с маркировкой 0ExiaIICT6 X;

-имеютвзрывобезопасныйуровень,обеспечивающийвидвзрывозащитыпо

ГОСТ Р 30852.1-2002 «взрывонепроницаемая оболочка d» с маркировкой 1ExdaIICT6 X.

В зависимости от способа подключения к внешней измерительной цепи КТ изготавливают:

- с разъемом;

- с клеммной головкой;

- с клеммной коробкой;

- с постоянно присоединенными проводами и разъемами;

- со свободными выводами.

Номинальная статическая характеристика (НСХ) КТХА, КТХК, КТНН, КТЖК, КТПП -

в соответствии с ГОСТ Р 8.585-2001 (ГОСТ 6616-94).

В зависимости от конструкции защитного корпуса, наличия и вида монтажных элементов,

узла подключения КТ изготавливаются различной модификации: КТ 101, КТ 102, КТ 103,

КТ 104, КТ 105, КТ 106, КТ 107, КТ108, КТ 109, КТ-110, КТ-111, КТ-112 каждая из которых имеет

ряд исполнений. Обозначение КТ при выпуске осуществляется в соответствии с техническими

условиями ТУ 4211-001-91876689-2016.

Для модификации с нормирующим преобразователем сигналов в клеммную головку или

коробку устанавливаются преобразователи напряжение-ток измерительные (далее - ИП) типа

НПТ (регистрационный номер в Федеральном информационном фонде 44045-10) производства

ООО «Производственное Объединение ОВЕН». ИП преобразуют сигнал от первичного

преобразователя в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

Лист № 2

Всего листов 13

Пример записи обозначения КТ при выпуске:

КТ - 101/ 3/Ех/ ХА(К)/ -40…+850/ 120/ 6/ -/Кл.1/ И.1/ АГ-10 С/ ШК01

КТ-

101

3ВХА(К)-40…+8501206-Кл.1 И.1АГ-10 СШК01

123 4 5 678 910 11 12

1.Модификация термопреобразователей

2.Номер конструктивного исполнения

3.Вид исполнения :

&fraq34;

»- общепромышленное, группаисполненияпо вибрации N3 (при стандартномтиповом

исполнении не заполняется);

В - вибропрочное (с указанием группы исполнения F2,F3,G2 по таблице 4);

Ех - взрывозащищённое «искробезопасная электрическая цепь»;

НЗ - нестандартный заказ (изготавливается по эскизам или образцам заказчиков).

4.Номинальная статическая характеристика (НСХ)

5.Диапазон измерений температуры,

6.Длина монтажной части, мм

7.Диаметр монтажной части, мм

8.Выходной сигнал:

&fraq34;

» - не заполнено, сигнал первичного датчика в соответствии с НСХ;

У - выходной сигнал 4-20мА

9.Класс допуска для ТП без ИП в соответствии с НСХ, согласно таблицы 1

Класс точности для ТП с ИП , согласно таблицы 2

10.Тип спая:

И - изолированный, Н - неизолированный;

1 - один спай, 2 - два спая

11.Тип клеммной головки и тип кабельного ввода (базовое исполнение - АГ-10 С)

12.Вариант исполнения крепёжного(или передвижного) штуцера

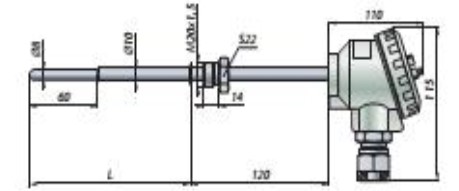

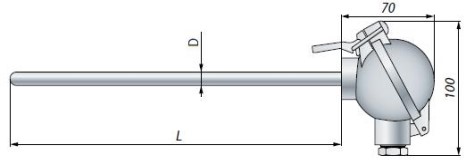

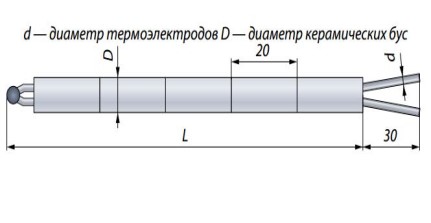

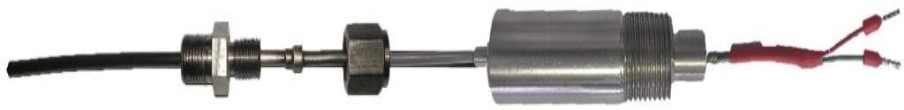

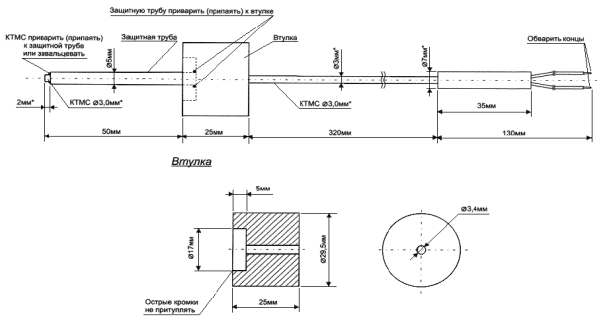

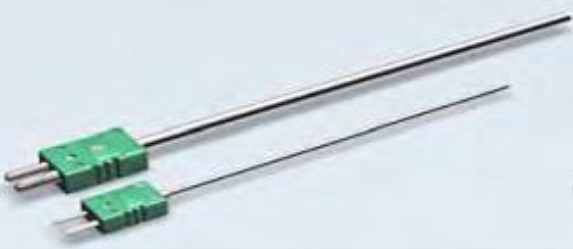

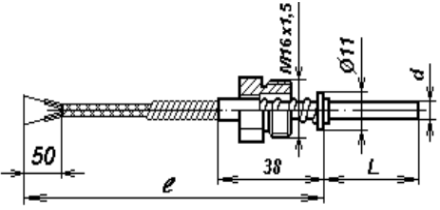

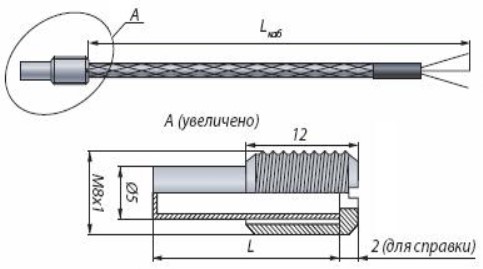

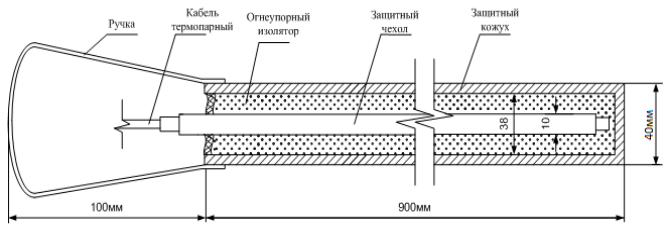

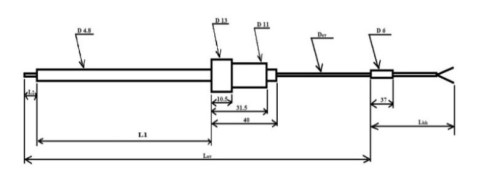

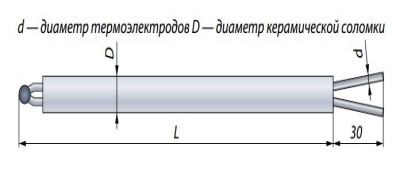

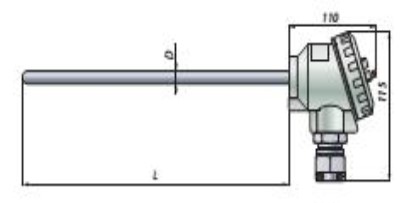

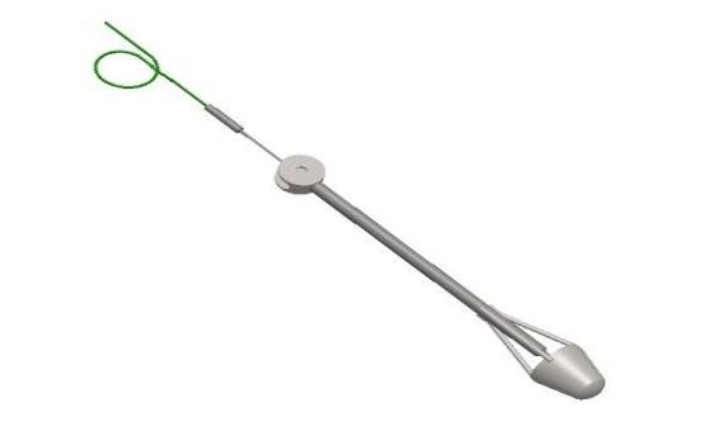

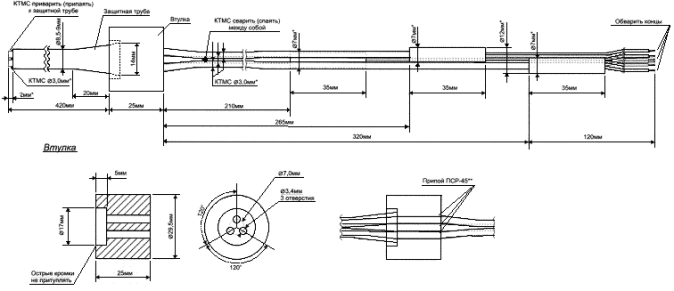

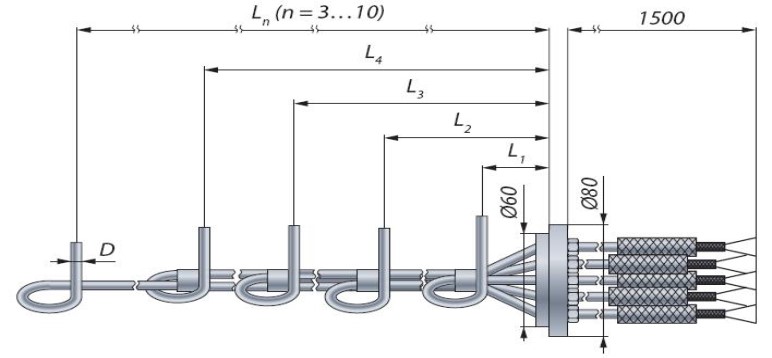

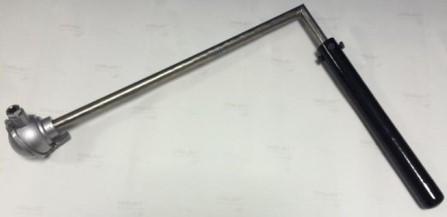

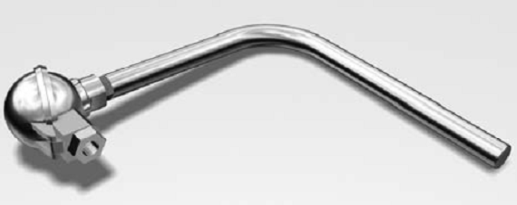

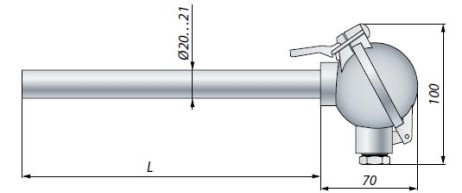

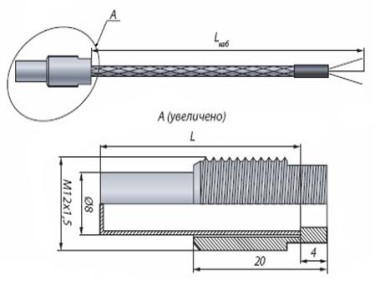

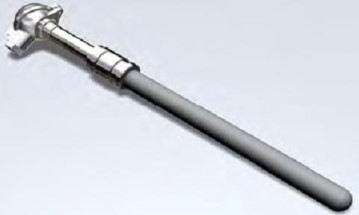

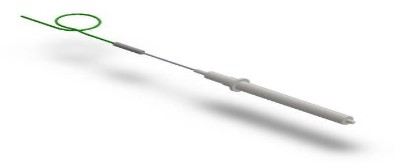

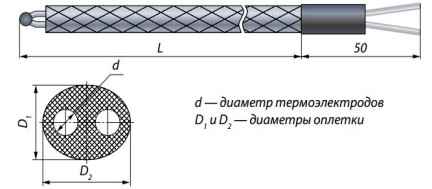

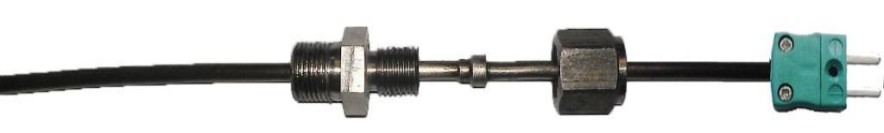

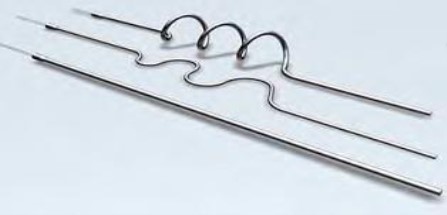

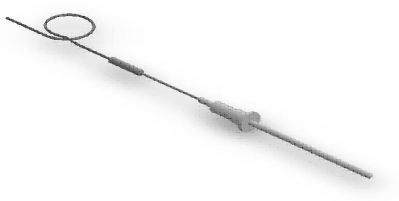

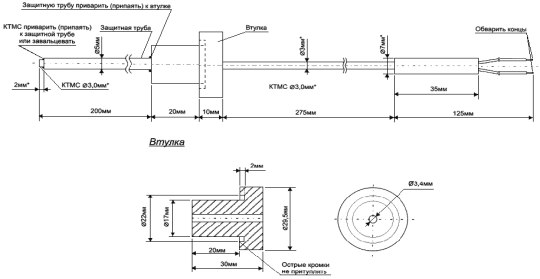

Изображения общего вида КТ приведены на рисунках 1 - 12.

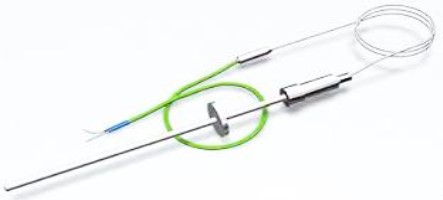

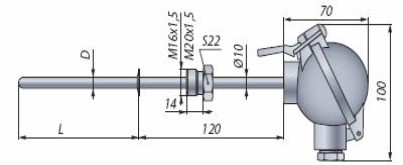

Рисунок 1 - Общий вид модификации КТ-101

Лист № 3

Всего листов 13

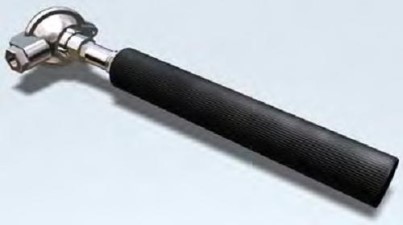

Рисунок 2 - Общий вид модификации КТ-102

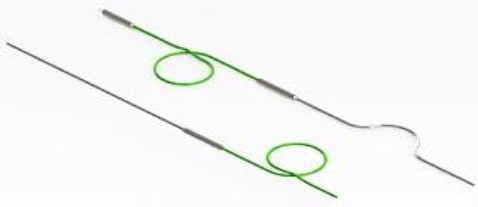

Рисунок 3 - Общий вид модификации КТ-103

Лист № 4

Всего листов 13

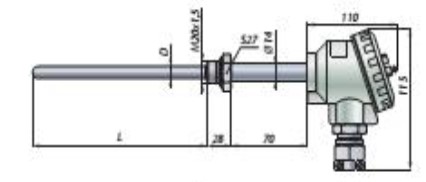

Рисунок 4 - Общий вид модификации КТ-104

Лист № 5

Всего листов 13

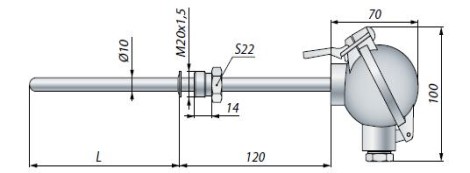

Рисунок 5 - Общий вид модификации КТ-105

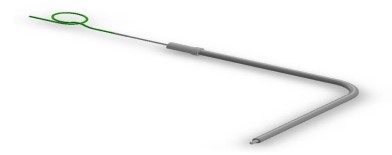

Рисунок 6 - Общий вид модификации КТ-106

Лист № 6

Всего листов 13

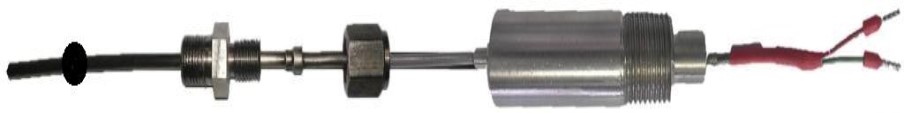

Рисунок 7 - Общий вид модификации КТ-107

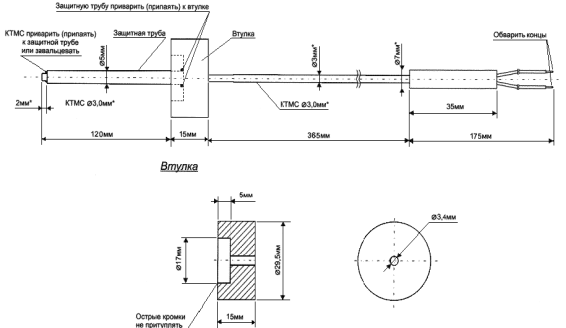

Рисунок 8 - Общий вид модификации КТ-108

Лист № 7

Всего листов 13

Рисунок 9 - Общий вид модификации КТ-109

Лист № 8

Всего листов 13

Рисунок 10 - Общий вид модификации КТ-110

Рисунок 11 - Общий вид модификации КТ-111

Лист № 9

Всего листов 13

Рисунок 12 - Общий вид модификации КТ-112

ПломбировкаКТнепредусмотрена,таккакониявляютсянеразборными

и неремонтируемыми изделиями.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

приведены в таблицах 1 - 4.

Trial допуска

1 или 2

Таблица 1 - Классы допуска (по ГОСТ 6616-94) КТ без ИП

МодификацияТип

(буквенное обозначение

НСХ)

КТ-101, КТ-102ХА (К)

ХК (L)

ЖК (J)

НН (N)

КТ-103, КТ-104, КТ-105, ХА (К)

КТ-106, КТ-107

НН (N)

КТ-108ХА (К)

ХК (L)

ЖК (J)

НН (N)

КТ-109 ХА (К)

ХК (L)

КТ-110, КТ- 111ХА (К)

ХК (L)

ЖК (J)

НН (N)

КТ-112 ПП(R)

ПП(S)

ХА (К)

ХК (L)

Лист № 10

Всего листов 13

Таблица 2 - Метрологические характеристики КТ

Тип (буквенноеНаименование показателя, размерностьЗначение

обозначение НСХ) показателя

Железо-константановые Диапазон измерений температуры, °СОт -40 до +750

(железомедьникелевые)Класс допуска 1; 2

ЖК

(J)

Пределы допускаемогоКл. 1±1,5

отклонения от НСХ, °С от -40 до 375 °С

включ.;

±0,004

где t - измеренное

значение

температуры

св. 375 до 750 °С

включ.;

Кл. 2±2,5

от -40 до 333 °С

включ.;

±0,0075

св. 333 до 750 °С

включ.

Нихросил-нисиловыеДиапазон измерений температуры, °СОт -40 до +1000

(никельхромникель-Класс 1; 2

никелькремниевые)

Пределы допускаемогоКл. 1±1,5

НН (N)

отклонения от НСХ, °Сот -40 до 375 °С

включ.;

±0,004

св. 375 до 1000 °С

включ.;

Кл. 2±2,5

от -40 до 333 °С

включ.;

±0,0075

св. 333 до 1100 °С

включ.

Хромель-алюмелевыеДиапазон измерений температуры, °СОт -40 до +1000

ХА (К)Класс допуска 1; 2

Пределы допускаемогоКл. 1±1,5

отклонения от НСХ, °С от -40 до 375 °С

включ.;

±0,004

св. 375 до 1000 °С

включ.;

Кл. 2±2,5

от -40 до 333 °С

включ.;

±0,0075

св. 333 до 1000 °С

включ.

Хромель-копелевые ХКДиапазон измерений температуры, °СОт -40 до+ 600

(

Класс допуска 2

Пределы допускаемого отклонения от НСХ,±2,5

°С,от -40 до 300 °С

для класса 2 включ.;

±0,0075

св. 300 до 600 °С

включ.

Примечание - В таблице 2 указаны предельные значения диапазонов измерений.

Конкретные значения диапазонов измерений приводятся в паспорте заказанного КТ.

Лист № 11

Всего листов 13

Обозначение

Тип ИП

Пределы

допускаемой

основной

приведённой

Таблица 3 - Метрологические характеристики КТ с установленными ИП (с выходным сигналом

постоянного тока)

Пределы допускаемой

дополнительной приведенной

Выходнойпогрешности**, вызванной

сигнал изменением температуры

погрешности, %

окружающего воздуха

на каждые 10 °С

КТ хх У*4...20 мАНПТ±0,50,5 предела допускаемой

основной приведенной

погрешности

_______________

*хх - обозначение любой модификации КТ

** Погрешность приведена к диапазону измерений температуры КТ

Примечание - Метрологические характеристики, типы входного сигнала, диапазоны

преобразования и приведённые погрешности для ИП приведены в паспортах на ИП.

Таблица 4 - Технические характеристики КТ

ПараметрЗначение

Показатель тепловой инерции (в зависимости

от диаметра защитной арматуры и конструкцииот 1 до 180 (конкретный показатель

рабочего спая), с тепловой инерции указывается в паспорте)

Электрическое сопротивление изоляции, при

температуре от +15 до +35 ºС и относительной

влажности воздуха от 30 до 80 %, МОм, не менее100

Электрическая прочность изоляции преобразо-

вателей с изолированным рабочим спаем100 или 250 В (конкретный показатель

выдерживает в течении 1 мин синусоидальное электрической прочности изоляции

переменное напряжение частотой 50 Гц указывается в паспорте)

Прочность защитной арматуры (в зависимости от 0,1 до 220 (конкретный показатель

отдиаметраиматериалазащитнойарматуры), Мпа условного давления указывается в паспорте )

Группа исполнения по устойчивости от N3 до G2 в зависимости

к механическим воздействиям к воздействиюот конструктивной модификации

синусоидальной вибрации при эксплуатации (конкретная группа указывается

в соответствии с ГОСТ Р 52931-2008 в паспорте )

Группа климатического исполненияС4, Д3 (кроме КТ с установленными ИП),

по устойчивости и прочности к воздействию Д2 (кроме КТ с установленными ИП)

температуры и влажности окружающего (в зависимости от конструктивного

воздуха по ГОСТ Р 52931-2008 исполнения)

Длина монтажной и погружной частиот 80 до 3150 (конкретная длина

в соответствии с ГОСТ 6616, мм указывается в паспорте)

Диаметр погружной части, мм от 1,5 до 40 (конкретный диаметр

указывается в паспорте )

Масса (в зависимости от конструктивнойот 0,007 до 10 (конкретная масса

модификации), кг указывается в паспорте)

Рабочие условия эксплуатации для КТ

с установленными ИП:

температура окружающего воздуха, °С:от -30 до +50

относительная влажность воздуха

при температуре до плюс 35 °С, %, не более95 без конденсации

атмосферное давление, кПа от 84 до 106,7

Нормальные условия эксплуатации для КТ с

установленными ИП:

температура окружающего воздуха, °Сот +15 до +25

относительная влажность воздуха, %, не более 80

атмосферное давление, кПаот 84 до 106,7

Лист № 12

Всего листов 13

Знак утверждения типа

наносится на табличку, прикрепляемую к выводам КТ, или корпус КТ термотрансферным

способом, а также на паспорта - типографским способом (в левом верхнем углу).

Комплектность средства измерений

Комплект поставки КТ приведен в таблице 5.

Количество

Примечание

Модификация и исполнение в соот-

ветствии с заказом

На партию в один адрес

Таблица 5 - Комплектность КТ

Наименование

Преобразователь термоэлектрический

кабельный КТХА или КТХК, или

КТНН, или КТЖК, или КТПП, или

КТХА Ex, или КТХК Ex, или

КТНН Ex, или КТЖК Ex

Паспорт

Руководство по эксплуатации

Методика поверки

1 шт.

1 экз.

1экэ.

Поверка

осуществляется по документу 651-17-025 «Преобразователи термоэлектрические кабельные

КТХА, КТХК, КТНН, КТЖК, КТПП, КТХА Ех, КТХК Ех, КТНН Ех, КТЖК Ех. Методика

поверки», утвержденному ФГУП «ВНИИФТРИ» 29.09.2017 г.

Основные средства поверки:

- мультиметр цифровой АМ-1083, регистрационный номер 47619-11;

- термометр сопротивления эталонный ЭТС-25, тип А, регистрационный номер 19484-09;

- термометр сопротивления эталонный ЭТС-25, тип В, регистрационный номер 19484-09;

- преобразователь термоэлектрический эталонный, регистрационный номер 19254-10;

- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07;

- термостат переливной прецизионный ТПП-1.3, регистрационный номер 33744-07;

- калибратор температуры «ЭЛЕМЕР-КТ-650Н», регистрационный номер 53005-13;

- калибратор температуры КТ-3, регистрационный номер 50907-12;

- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный

номер 19736-11;

- система поверки термопреобразователей автоматизированная АСПТ, регистрационный

номер 19973-06;

- вольтметр цифровой универсальный В7-78/1, регистрационный номер 31773-06;

- измеритель температуры и влажности ИТВ 1522D, регистрационный номер 20857-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик КТ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к преобразователям

термоэлектрическим кабельным КТХА, КТХК, КТНН, КТЖК, КТПП, КТХА Ех, КТХК Ех,

КТНН Ех, КТЖК Ех

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ГОСТ8.585-2001ГСИ.Термопары.Номинальныестатическиехарактеристики

преобразования

Лист № 13

Всего листов 13

ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений

температуры

ТУ 4211-001-91876689-2016 Преобразователи термоэлектрические кабельные «Спутник».

Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение

Спутник» (ООО «НПО Спутник»)

ИНН 2464235736

Адрес: 660049, г. Красноярск, ул. 60 лет Октября, д. 136, стр. 3, пом. 1

Телефон./факс: (391) 282-31-99

Web-сайт: www.нпо-спутник.рф

E-mail:

sib.t@mail.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок

Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон: (495) 744-81-12, факс: (495) 744-81-12

Е-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств

измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
16128-10	Преобразователи расхода жидкости турбинные Dу 2 ... 16"	MVTM	Фирма "FMC Technologies Measurement Solutions" Smith Meter Inc., США, Smith Meter GmbH, Германия	4 года	Перейти
25764-09	Преобразователи давления измерительные	4600	Фирма "Rosemount Inc.", США	2 года	Перейти
66504-17	Преобразователи давления измерительные	Сапфир-22МПС	ООО СКБ "Приборы и системы", г.Рязань	3 года; 5 лет - для преобразователей с пределами допуск. привед. осн. погрешности ±0,5 %, ±1,0 %	Перейти
21026-01	Преобразователи давления измерительные гидростатические	SG, PC и SP	Фирма "Aplisens Sp.zo.o.", Польша	1 год	Перейти
20483-02	Преобразователи расхода электромагнитные измерительные	ИПРЭ-7	ОАО "Арзамасский приборостроительный завод", г.Арзамас	3 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи термоэлектрические кабельные КТХА, КТХК, КТНН, КТЖК, КТПП, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК ExГРСИ 70573-18

Заказать поверку
Преобразователи термоэлектрические кабельные КТХА, КТХК, КТНН, КТЖК, КТПП, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex
ГРСИ 70573-18
