Приложение к свидетельству № 69207
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1152 от 29.06.2020 г.)
Полуприцепы-цистерны BONUM 914211
Назначение средства измерений
Полуприцепы-цистерны BONUM 914211 (далее – ППЦ) предназначены для измерений
объема нефтепродуктов плотностью до 860 кг/м
3
.
Описание средства измерений
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта произ-
водится самотеком или через насос.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении цилиндри-
ческую форму, установленной на шасси. Цистерна состоит из герметичных секций. Каждая сек-
ция является транспортной мерой полной вместимости (далее – ТМ). Внутри секций могут рас-
полагаться перегородки-волнорезы с отверстиями. Каждая секция цистерны оборудована за-
ливной горловиной формы с установленным указателем уровня налива. Планка указателя уров-
ня налива находится в горловине или полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродук-
тов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос, датчик уровня и оборудование для нижнего налива по дополнительному заказу.
ППЦ имеют модификации BONUM 914211/32, BONUM 914211/33, BONUM 914211/34,
BONUM 914211/35, BONUM 914211/36, BONUM 914211/38, BONUM 914211/40, BONUM
914211/45 и BONUM 914211/50, которые отличаются геометрическими размерами и номиналь-
ной вместимостью.
На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО» и знаки с инфор-
мационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1.

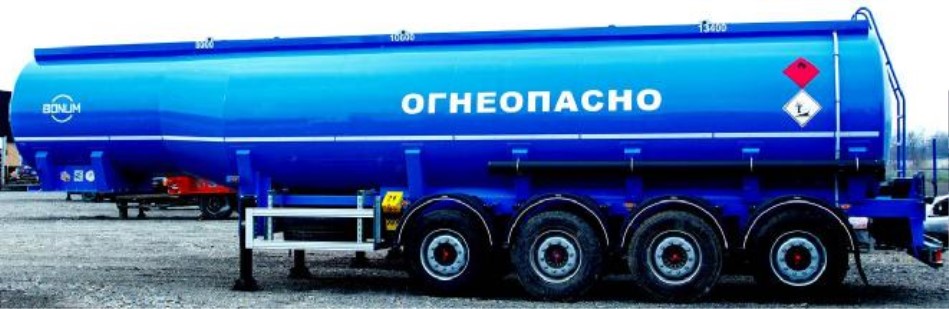

Рисунок 1 - Общий вид полуприцепа-цистерны BONUM 914211/32
Лист № 2
Всего листов 5
Схема пломбировки для защиты от несанкционированного изменения положения указа-
теля уровня налива, обозначение места нанесения знака поверки представлены на рисунках 2, 3
и 4.

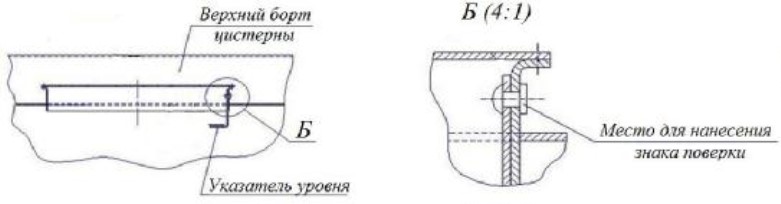

Рисунок 2 – Схема пломбировки от несанкционированного изменения положения указателя
уровня налива в полости цистерны, обозначение места нанесения знака поверки

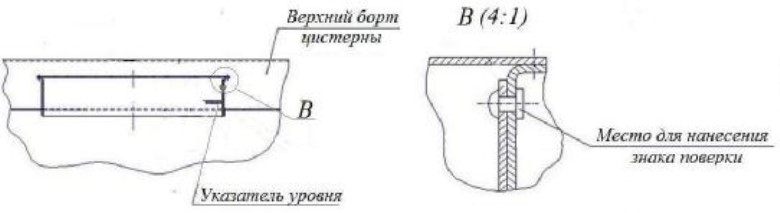

Рисунок 3 – Схема пломбировки от несанкционированного изменения положения указателя
уровня налива в горловине цистерны, обозначение места нанесения знака поверки

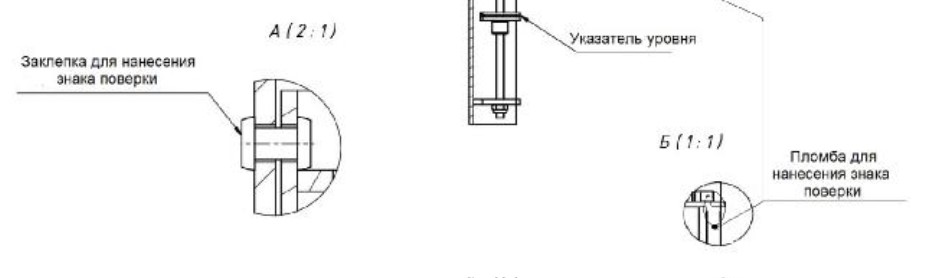

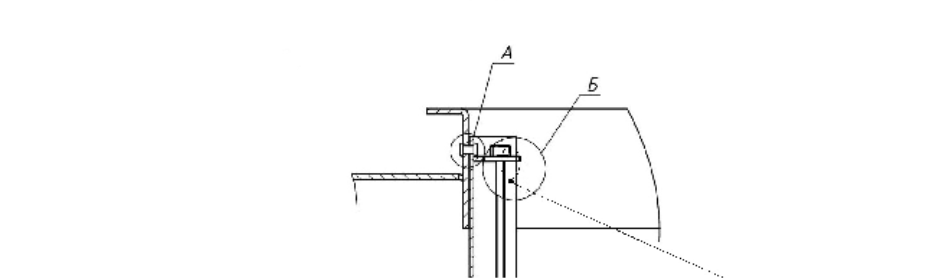

Рисунок 4 – Схема пломбировки от несанкционированного изменения положения
регулируемого указателя уровня налива, обозначение места нанесения знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики BONUM
914211/32
Номинальная вместимость, дм
3
32000
Значение
BONUM
914211/33
33000
BONUM
914211/34
34000
Таблица 2 – Метрологические характеристики
Наименование характеристики BONUM
914211/35
Номинальная вместимость, дм
3
35000
Значение
BONUM
914211/36
36000
BONUM
914211/38
38000
Таблица 3 – Метрологические характеристики
Наименование характеристики BONUM
914211/40
Номинальная вместимость, дм
3
40000
Значение
BONUM
914211/45
45000
BONUM
914211/50
50000
Таблица 4 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой относительной погрешности ТМ, %
Разность между номинальной и действительной
вместимостью ТМ, %, не более
Значение
±0,4
±1,5
Таблица 5 – Основные технические характеристики
Наименование характеристики BONUM
914211/32
Снаряженная масса, кг, не более 10000
Длина, мм, не более 13000
Ширина, мм, не более 2550
Высота, мм, не более 4000
Значение
BONUM
914211/33
10000
13000
2550
4000
BONUM
914211/34
10000
13000
2550
4000
Таблица 6 – Основные технические характеристики
Наименование характеристики BONUM
914211/35
Снаряженная масса, кг, не более 10000
Длина, мм, не более 13000
Ширина, мм, не более 2550
Высота, мм, не более 4000
Значение
BONUM
914211/36
10000
13000
2550
4000
BONUM
914211/38
10000
13000
2550
4000
Лист № 4
Всего листов 5
Таблица 7 – Основные технические характеристики
Наименование характеристики
BONUM
914211/40
Снаряженная масса, кг, не более 10000
Длина, мм, не более 13000
Ширина, мм, не более 2550
Высота, мм, не более 4000
Значение
BONUM
914211/45
11000
14000
2550
4000
BONUM
914211/50
12000
15000
2550
4000
Таблица 8 – Основные технические характеристики
Наименование характеристики
Температура окружающей среды при эксплуатации, ºС
Значение
от -50 до +45
Знак утверждения типа
наносится на информационную табличку, установленную на раме с правой стороны по ходу
движения, методом гравировки и на титульный лист руководства по эксплуатации печатным
способом.
Комплектность средства измерений
Обозначение
Таблица 9 – Комплектность средства измерений
Комплектующие
Полуприцеп-цистерна
BONUM 914211/ХХ
Запасные части, инструменты и принадлежности
Руководство по эксплуатации
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляетсяподокументуГОСТ8.600-2011«ГСИ.Автоцистерныдляжидких
нефтепродуктов. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда в соответствии с частями 1 и 3 Приказа Росстандарта от
07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель
уровня налива, навесную пломбу и на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к полуприцепам-
цистернам BONUM 914211
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной повероч-
ной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вме-
стимости при статических измерениях, массового и объемного расхода жидкости
ТУ 29.20.23.120-002-24235179-2017. Полуприцепы-цистерны для перевозки светлых
нефтепродуктов и битума 914211; 914221. Технические условия
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «БОНУМ»
(ООО «БОНУМ»)
ИНН 6141046070
Адрес: 344091, Ростовская обл., г. Ростов-на-Дону, ул. Пескова, д. 1/2/169А/3, литер «Д»,
комната 48
Телефон/факс: +7 (863) 310-01-23
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-caйт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
