Приложение к свидетельству № 69198
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы измерительные аналоговые систем контроля электромеханических
устройств «Крона-606.01»
Назначение средства измерений
Каналы измерительные аналоговые систем контроля электромеханических устройств
«Крона-606.01» (далее - каналы СКЭУ) предназначены для воспроизведений постоянного
и переменного напряжения, измерений электрического сопротивления и интервалов времени.
Описание средства измерений
Каналы СКЭУ являются составной частью системы контроля электромеханических
устройств «Крона-606.01» и эксплуатироваться отдельно не могут.
КонструкцияканаловСКЭУпредставляетпереноснойметаллическийкейс
с подключенными к нему выносными адаптерами.
В состав каналов СКЭУ входят:
-
модуль центрального процессора МЦП (РСМ-3341);
-
модуль измерения и управления МИУ (DIC-120);
-
модуль ввода-вывода информации МВВИ (DK-8072);
-
модуль служебного источника питания МСИП +5В / +24В (PD-45B);
-
модуль низковольтного источника питания МНИП +6/12 В (К168);
-
модуль высоковольтного источника питания МВИП (К165);
-
модуль усилителя мощности МУМ (К163);
-
модуль задания тока МЗТ (К164);
-
модуль широтно - импульсного модулятора МШИМ (К167);
-
выносной адаптер контактов реле АСКР (К161);
-
выносной адаптер обмотки реле АНТР (К162, К166).
Принцип действия каналов СКЭУ состоит в следующем:
МЦП, под управлением программного обеспечения СКЭУ, обеспечивает через МИУ
общее управление каналами измерений сигналов в цепях постоянного и переменного тока
в реальном масштабе времени, обработку, сохранение, сравнение измеренного параметра с
границами зоны допуска, передачу результатов измерений на индикацию в МВВИ, прием
информации с клавиатуры МВВИ, а также управляет обменом информацией с флэш-диском
по интерфейсу USB.
Выносной адаптер канала измерения напряжения срабатывания / отпускания реле
и канала измерения сопротивления обмотки реле АНТР содержит два модуля: модуль
преобразования напряжения в частоту (К162) и модуль преобразования силы тока, протекающего
через обмотку реле, в частоту. Измерение сопротивления обмотки реле производится методом
вольтметра - амперметра на постоянном токе. Аналоговые сигналы напряжения и силы тока,
преобразованные в дискретные, пропорционально - частотные сигналы поступают на входы
двух частотомеров, реализованных в МИУ на базе ПЛИС, где преобразуются в цифровой код.
Выносной адаптер контактов реле АСКР имеет два одинаковых канала измерения
переходного сопротивления контактов реле: нормально замкнутой (НЗК) и нормально разомкнутой
группы контактов (НРК). Модуль задания тока (МЗТ) состоит из двух независимых, «гальванически
развязанных» друг от друга, источников тока для подачи тока на контакты реле (группы НЗК
и НРК). Сила тока установлена на уровне около 0,1 А. Падение напряжения, создаваемое
протекающим током на переходном сопротивлении НЗК или НРК преобразуется в дискретные
пропорционально - частотные сигналы, которые поступают на вторые входы двух частотомеров
в МИУ, где преобразуются в цифровой код.
Лист № 2
Всего листов 5
Три конструктивно встроенных источника питания СКЭУ обеспечивают все модули
и устройства СКЭУ стабилизированными и нестабилизированными напряжениями:
Модуль усилителя мощности (МУМ) совместно с модулем широтно-импульсного
модулятора (МШИМ) образуют управляемый источник питания реле («электронный» латр),
который выдаёт линейно нарастающее напряжение при измерении напряжения срабатывания
реле или линейно спадающее напряжение при измерении напряжения отпускания реле.
Модуль измерения и управления (МИУ) реализован на основе четырёх ПЛИС.
В первой ПЛИС прошита схема двух 32-битных таймера. Первый таймер используется для
организации задержек при выполнении алгоритма контроля реле. На втором таймере
организован канал измерения времени задержки срабатывания или отпускания реле.
Во второй ПЛИС прошита схема генератора опорной частоты переменного напряжения
(50 Гц) подаваемого на реле и генератора частоты 5 кГц, определяющей частоту среза
цифрового фильтра fср = fген/100. В третьей ПЛИС организованы два пятивходовых
частотомера измеряющих частоты выходных сигналов адаптеров АНТР и АСКР, а также линии
интерфейса SPI по которому задаётся уровень напряжения питания обмотки реле. Четвёртая
ПЛИС в режиме ввода/вывода управляет модулями СКЭУ (выбор пределов измерения в
каналах измерения напряжения, силы тока, переходного сопротивления контактов реле; выбор
типа реле: постоянного или переменного тока; управление напряжением питания реле:
включено/выключено; включение режима самоконтроля; опрос состояния контактов НЗК, НРК;
опрос датчика перегрузки по току; опрос сигнала «переход через ноль сети» ~220 В).
МВВИ, по интерфейсу RS-232, обеспечивает связь МЦП с оператором (задание режима
работы с плёночной клавиатуры, индикацию контролируемых параметров на жидко-
кристаллическом индикаторе и т.д.).

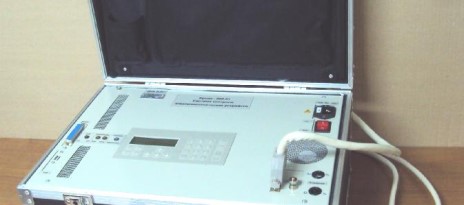

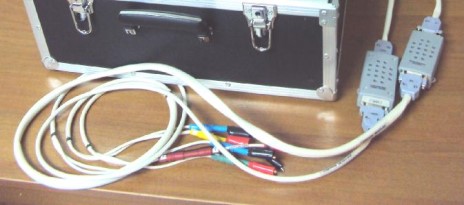

Внешний вид каналов СКЭУ и место нанесения на них знака утверждения типа
средства измерений, а также места пломбирования от несанкционированного доступа приведены
на рисунке 1.
Рисунок 1
Место пломбирования
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу
каналов СКЭУ в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы
Значение
Krona-606.01
1.3
74ED4DEB
CRC32
Защита программного обеспечения и измерительной информации от непреднамеренных
и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование
тока, В
от 1,5 до 250,0
напряжений
срабатывания
и отпускания реле
кОм
обмотки реле
±2,5
измерительного канала
Наименование характеристикиЗначение
Диапазон воспроизведений напряжения постоянного
от 1,5 до 250,0
Канал измер
е
ний
Диапазон воспроизведений напряжения переменного
тока частотой 50 Гц, В
Пределы допускаемой относительной погрешности
воспроизведений напряжения постоянного±4
и переменного тока, %
Канал измеренийДиапазон измерений интервалов времени, сот 0,01 до 60,0
времениПределы допускаемой относительной погрешности
срабатыванияизмерений интервалов времени, %±10
и отпускания реле
Канал измерений
Диапазон измерений электрического сопротивления,
от 0,02 до 30,0
сопротивления
Пределы допускаемой относительной погрешности
измерений электрического сопротивления, %
Канал измер
е
ний
Диапазон измерений электрического сопротивления, Ом
от 0,01
переходногодо 3,0
сопротивленияПределы допускаемой абсолютной погрешности
контактовизмерений электрического сопротивления, Ом
изм
±(0,1∙R +0,01)
1,5
Значение
20
100
Таблица 3 - Технические характеристики
Наименование характеристики
Изоляция цепей питания в нормальных условиях выдерживает в течение 1 мин
действие испытательного напряжения переменного тока частотой 50 Гц
действующим значением, кВ
Электрическое сопротивление изоляции цепей питания в нормальных
условиях, МОм, не менее
Потребляемая мощность, В·А, не более
Габаритные размеры (ширина×высота×глубина), мм, не более
- для кейса
-для АНТР
- для АСКР
Масса, кг, не более
468×363×248
160×70×50
160×70×50
14
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Условия применения:
- температура окружающего воздуха, ºС
- относительная влажность окружающего воздуха при температуре +25 °С, %
- атмосферное давление, кПа
- напряжение питания переменного тока, В
- частота напряжения питания, Гц
Время непрерывной работы, ч, не более
от +10 до +35
от 30 до 80
от 84,0 до 106,7
от 198 до 242
от 49 до 51
8
Знак утверждения типа
наносится фотохимическим или печатным способом на лицевую панель изделия в верхнем
правом углу и на титульный лист руководства по эксплуатации в верхнем правом углу печатным
способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
НПКР 3.051.006
1
НПКР 3.051.005
1
Обозначение
АМЦ 2.758.055-01
Кол-во, шт.
1
1
НПКР 6.644.080
НПКР 6.644.081
НПКР 6.644.082
НПКР 6.644.080
Таблица 4 - Комплектность
Наименование
Каналы СКЭУ
Сетевой кабель питания
Выносной адаптер для измерения переходного
сопротивления контактов реле (АСКР)
Выносной адаптер для измерения напряжения и тока
обмотки реле (АНТР)
Жгут К1
Жгут К2
Жгут К3
Жгут К4
USB флэш - диск (не менее 256 Мегабайт)
Большие зажимы типа «крокодил»
Кабель К14 (с маленькими зажимами типа «крокодил»)
Руководство по эксплуатации
Руководство оператора
Методика поверки
НПКР 6.644.142
АМЦ 2.758.055-01 РЭ
АМЦ 00173-02 34
АМЦ 2.758.055-01 МП
1
1
1
1
1
6
6
1
1
1
Поверка
осуществляется по документу АМЦ 2.758.055-01 МП «Каналы измерительные аналоговые
системы контроля электромеханических устройств «Крона-606.01» Методика поверки»,
утвержденному ФБУ «Пензенский ЦСМ» 10 января 2018 г.
Основные средства поверки:
- вольтметр универсальный цифровой В7-40 (регистрационный номер 9985-85
в Федеральном информационном фонде);
- генератор специальных сигналов 33220А (регистрационный номер 32993-09
в Федеральном информационном фонде);
- магазин сопротивлений измерительный Р 327 (регистрационный номер 3297-72
в Федеральном информационном фонде);
- катушка электрического сопротивления Р 321 0,1 Ом (регистрационный номер 1162-58
в Федеральном информационном фонде);
- катушка электрического сопротивления Р 310 0,01 Ом (регистрационный номер 1162-58
в Федеральном информационном фонде).
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к каналам
измерительныманалоговымсистемконтроляэлектромеханическихустройств
«Крона-606.01»
ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-15 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот 1·10
-2
…2·10
-9
Гц
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ЧТУ 28.99-606.01-27756312-2017 Каналы измерительные аналоговые системы контроля
электромеханических устройств «Крона-606.01». Частные технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственный комплекс
«КРОНА» (ООО НПК «КРОНА»)
ИНН 5837000407
Адрес: 440028, г. Пенза, ул. Проспект Победы, д. 69
Телефон (факс): (8412) 44-47-09, (8412) 44-04-89, (8412) 44-42-91
Е-mail:
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail:
Web-сайт:
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6783-78 | Генераторы измерительные | 12XJ039 | Фирма "Tesla", Чехия | Нет данных | Перейти |
| 14591-03 | Приборы регистрирующие измерительные | SIREC 2010 (мод. 7 ND 3020, 7 ND 3120), SIREC L/LA, SIREC P/PA, SIREC PU, VARIOGRAPH (мод. 7 ND 3521, 7 ND 3590, 7 ND 3560) | Фирма "Siemens", Германия | 1 год | Перейти |
| 82061-21 | Система измерительная контроля загазованности АСУТП платформы Блок-Кондуктор месторождения им. В. Филановского | - | Акционерное общество "Хоневелл" (АО "Хоневелл"), г. Москва | 1 год | Перейти |
| 9534-84 | Системы измерительные информационные | К742 | Завод "Электроточприбор", г.Омск | Нет данных | Перейти |
| 16825-08 | Преобразователи давления измерительные | 2088 и 2090 | Фирма "Emerson Process Management Asia Pacific Pte Ltd. (Rosemount Division)", Сингапур | 4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
