Номер госреестра:
70517-18
Наименование СИ:
Манометры грузопоршневые
Обозначение типа:
PG7000
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.03.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69191
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры грузопоршневые PG7000
Назначение средства измерений
Манометры грузопоршневые PG7000 (далее по тексту - манометры) предназначены для
создания и точных измерений избыточного давления (PG7102, PG7202, PG7302), абсолютного и
избыточного давлений (PG7601) газов и жидкостей при поверке и калибровке средств
измерений давления, измерительных преобразователей разности давления.
Описание средства измерений
Принцип действия манометра основан на уравновешивании силы, действующей в
рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня,
грузоприемного устройства и установленных на нем грузов.
Принципдействияманометраоснованнабазеклассическойнеуплотненной
цилиндрической поршневой пары с газовой или жидкостной смазкой.
В состав манометра входят: база PG7000, терминал PG, измерительная поршневая
система PC и набор грузов MS. По запросу поставляется система автоматического
манипулятора грузов AMH с набором грузов MS-AMH.
Существует четыре модификации базы PG7000: PG7102, PG7202, PG7302, PG7601. Базы
PG7102, PG7202, PG7302 имеют общий внешний вид. База PG7601 оснащена колпаком, для
создания и измерений абсолютного давления. Каждая модификация отличается верхним и
нижним пределами измерений, пределами допускаемой относительной погрешности измерений
давления.
Терминал PG оснащен дисплеем и клавиатурой для цифрового контроля результатов
измерений, управления работой базы PG7000, хранения метрологических данных до 18
измерительных поршневых систем PC, наборов грузов MS и колокола для загрузки грузов.
Набор грузов MS предназначен для создания измеряемого давления. По требованию
заказчика в комплект поставки входит один или несколько наборов грузов, приведенных к
номинальному значению давления или номинальному значению массы.
Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе
измерений поршень с грузоприемным устройством и грузами приводят во вращение, во всех
модификациях реализовано принудительное вращение поршня.
Для создания и поддержания давления в системе манометра, в зависимости от заказа,
служат: генератор-контроллер гидравлического давления OPG1, ручной пневматический
контроллер давления MPC1, ручной гидравлический пресс MPG2-H или автоматические
контроллеры давления PPC4, PPCH-G, PPCH. В базе PG7601 для создания вакуума применяется
вакуумный насос, для измерения остаточного давления под колпаком встроен датчик вакуума.
Температура модуля поршневого цилиндра PC измеряется термометром сопротивления,
встроенным в базу PG7000.
Манометры обозначаются следующим образом: PGXXXX-АА, где ХХХХ модификация
базы, АА - верхний предел измерений (ВПИ) в кПа (МПа), выбранный из модификаций
указанных в таблицах 2 - 5. При обозначении нескольких верхних пределов измерений они
могут быть перечислены через запятую.
Пломбировка корпуса манометра не предусмотрена.
Внешний вид манометров приведен на рисунках 1 и 2.
Лист № 2
Всего листов 10

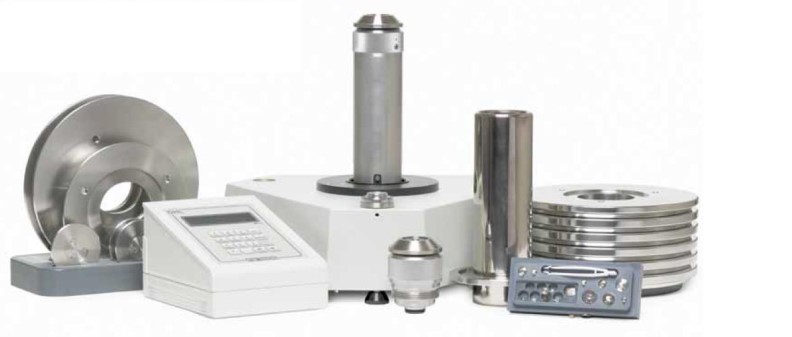

Рисунок 1 - Внешний вид манометров грузопоршневых PG7102, PG7202, PG7302

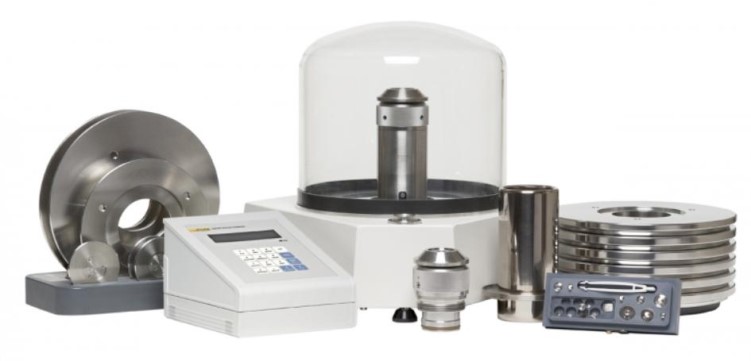

Рисунок 2 - Внешний вид манометров грузопоршневых PG7601
Программное обеспечение
Манометры имеют встроенное программное обеспечение (ПО), состоящее из двух
частей: встроенного в терминал PG и встроенного в базу PG7000.
ПО встроенное в базу PG7000 разработано изготовителем специально для управления
работой манометра и автоматической диагностики состояния готовности к измерениям
(положение поршня, скорости вращения поршня и т.д.). ПО встроенное в терминал PG служит
для приема, обработки и отображения измерительной информации от базы PG7000, а так же
позволяет задавать пользовательские настройки.
Информация о версии ПО отображается на дисплее терминала PG при включении.
Влияние встроенного ПО манометров учтено при нормировании метрологических
характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений -
«средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Идентификационныеданные (признаки) ПО
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
базы PG7000 терминала PG
PG7000
не ниже v2.0
Лист № 3
Всего листов 10
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики манометров PG7102
Наименование характеристикиЗначение
Верхнийпределизмеренийизбыточногодавления (Р
max
), кПа
350; 400; 700; 800; 1750; 2000;3500; 4000;7000; 8000;
450; 550900; 11002250; 27504500; 55009000; 11000
от 0 до +40
±0,1
Нижний предел измерений избыточного давления (Р
min
), кПа122450100200
Пределы допускаемой относительной погрешности
измерений избыточного давления, %
(1)
:
класса точности 0,003
(2)
±0,003
класса точности 0,005
(2)
±0,005
класса точности 0,008±0,008
класса точности 0,01 ±0,01
Номинальная площадь поршня, см
2
9,851,9610,5
Скорость опускания поршня, мм/мин, не более,
для манометров:
класса точности 0,003
(2)
0,20,30,50,71,1
класса точности 0,005
(2)
0,20,30,50,71,1
класса точности 0,0080,20,30,50,71,1
класса точности 0,010,40,50,70,81,2
Порог реагирования, Па, не более, для манометров:
класса точности 0,003
(2)
Р
мах
·0,1·0,003/100
класса точности 0,005
(2)
Р
мах
·0,1·0,005/100
класса точности 0,008Р
мах
·0,1·0,008/100
класса точности 0,01 Р
мах
·0,1·0,01/100
Диапазон измерений температуры термометром
сопротивления, °С
Пределы допускаемой абсолютной погрешности
измерений температуры термометром сопротивления, °С
Примечание:
(1)
В основном диапазоне измерений от 0,1·Р
max
до Р
max
погрешность нормируется в % от измеряемой величины; в дополнительном
диапазоне измерений от Р
min
до 0,1·Р
max
погрешность нормируется в % от 0,1·Р
max
(где Р
max
- верхний предел диапазона измерений;
Р
min
- нижний предел диапазона измерений).
(2)
Для манометров с ВПИ до 9000 кПа вкл.
Лист № 4
Всего листов 10
МПа
Таблица 2 - Метрологические характеристики манометров PG7202
Наименование характеристикиЗначение
Верхнийпределизмеренийизбыточногодавления (Р
max
),3,5; 4; 4,5;7; 8; 9; 11;17,5; 20; 22,5;35; 40; 45;70; 80; 90;
МПа5,5; 8; 1016; 2027,5; 40; 5055; 80; 100110
(3)
Нижний предел измерений избыточного давления (Р
min
),
0,1 0,2 0,5 1 2
от 0 до +40
±0,1
Пределы допускаемой относительной погрешности
измерений избыточного давления, %
(1)
:
класса точности 0,005
(2)
±0,005
класса точности 0,008±0,008
класса точности 0,01 ±0,01
Номинальная площадь поршня, см
2
0,9810,4900,1960,0980,049
Скорость опускания поршня, мм/мин, не более, для
манометров:
класса точности 0,005
(2)
0,10,15---
класса точности 0,008 0,15 0,2 0,25 0,5 0,5
класса точности 0,01 0,16 0,3 0,27 0,7 0,7
Порог реагирования, Па, не более, для манометров:
класса точности 0,005
(2)
Р
мах
·0,1·0,005/100
класса точности 0,008Р
мах
·0,1·0,008/100
класса точности 0,01 Р
мах
·0,1·0,01/100
Диапазон измеренийтемпературытермометром
сопротивления, °С
Пределыдопускаемой абсолютнойпогрешности измерений
температурытермометром сопротивления, °С
Примечание:
(1)
В основном диапазоне измерений от 0,1·Р
max
до Р
max
погрешность нормируется в % от измеряемой величины; в дополнительном
диапазоне измерений от Р
min
до 0,1·Р
max
погрешность нормируется в % от 0,1·Р
max
(где Р
max
- верхний предел диапазона измерений;
Р
min
- нижний предел диапазона измерений).
(2)
для манометров с ВПИ до 9 МПа вкл.
(3)
Максимальное допустимое значение избыточного давления для манометров PG7202, груз не более 55 кг
Лист № 5
Всего листов 10
Таблица 3 - Метрологические характеристики манометров PG7302
Наименование характеристикиЗначение
3,5; 4;
10
16; 2027,5; 40; 5055; 80; 10010; 160; 20
Верхнийпределизмеренийизбыточногодавления (Р
max
), МПа4,5; 5; 8;
7; 8; 9; 11;17,5; 20; 22,5;35; 40; 45;
1
70; 80; 90;
0
±0,1
Нижний предел измерений избыточного давления (Р
min
), МПа0,10,20,512
Пределы допускаемой относительной погрешности измерений
избыточного давления, %
(1)
:
класса точности 0,005±0,005-
класса точности 0,008±0,008-
класса точности 0,01 ±0,01 ±0,01
класса точности 0,02 ±0,02 ±0,02
класса точности 0,05 - ±0,05
Номинальная площадь поршня, см
2
0,9850,4900,1960,0980,049
Скорость опускания поршня, мм/мин, не trial, для манометров:
класса точности 0,0050,020,040,10,2-
класса точности 0,0080,020,040,10,2-
класса точности 0,010,020,040,10,2 0,4
класса точности 0,020,030,05 0,150,3 0,5
класса точности 0,050,040,060,20,4 0,6
Порог реагирования, Па, не более, для манометров:
класса точности 0,005Р
мах
·0,1·0,005/100
класса точности 0,008Р
мах
·0,1·0,008/100
класса точности 0,01 Р
мах
·0,1·0,01/100
класса точности 0,02 Р
мах
·0,1·0,02/100
класса точности 0,05 Р
мах
·0,1·0,05/100
Диапазон измерений температуры термометром сопротивления, °Сот 0 до +40
Пределы допускаемой абсолютной погрешности измерений
температуры термометром сопротивления, °С
Примечание:
(1)
В основном диапазоне измерений от 0,1·Р
max
до Р
max
погрешность нормируется в % от измеряемой величины; в дополнительном
диапазоне измерений от Р
min
до 0,1·Р
max
погрешность нормируется в % от 0,1·Р
max
(где Р
max
- верхний предел диапазона измерений;
Р
min
- нижний предел диапазона измерений).
Лист № 6
Всего листов 10
давления (Р), кПа
7142550100
±0,1
Таблица 4 - Метрологические характеристики манометров PG7601
Наименование характеристикиЗначение
Верхний предел измерений избыточного, абсолютного
350700175035007000
max
Нижний предел измерений избыточного, абсолютного
давления (Р
min
), кПа
Пределы допускаемой относительной погрешности измерений
абсолютного, избыточного давления, %
(1)
:
класса точности 0,003±0,003
класса точности 0,005±0,005
класса точности 0,008±0,008
класса точности 0,01 ±0,01
Номинальная площадь поршня, см
2
9,851,9610,5
Скорость опускания поршня, мм/мин, не более, для манометров:
класса точности 0,0030,20,30,50,71,0
класса точности 0,0050,20,30,50,71,0
класса точности 0,0080,20,30,50,71,0
класса точности 0,010,40,50,70,81,1
Порог реагирования, Па, не более, для манометров:
класса точности 0,003Р
мах
·0,1·0,003/100
класса точности 0,005Р
мах
·0,1·0,005/100
класса точности 0,008Р
мах
·0,1·0,008/100
класса точности 0,01 Р
мах
·0,1·0,01/100
Диапазон измеренийтемпературытермометром сопротивления, °Сот 0 до +40
Пределыдопускаемой абсолютнойпогрешности измерений
температурытермометром сопротивления, °С
Примечание:
(1)
В основном диапазоне измерений от 0,1·Р
max
до Р
max
погрешность нормируется в % от измеряемой величины; в дополнительном
диапазоне измерений от Р
min
до 0,1·Р
max
погрешность нормируется в % от 0,1·Р
max
(где Р
max
- верхний предел диапазона измерений;
Р
min
- нижний предел диапазона измерений).
Лист № 7
Всего листов 10
Наименование характеристики
Рабочая среда
Таблица 5 - Основные технические характеристики
PG7102
воздух, гелий,
азот
масло
PG7601
воздух, гелий,
азот
Значение
PG7202 PG7302
любой не
(1)
агрессивный газ
карбид вольфрама
карбид вольфрама
360; 400; 350
120; 150; 200
13
1,4
17
1,4
220±22/110±24
50/60
22
40000
15
от +18 до +22
от +15 до +30
от 84 до 106,7
от 40 до 80
должны отсутствовать
Материал поршня
Материал цилиндра
Габаритные размеры (высота; ширина; длина), мм, не более
- база PG7000
- терминал PG
Масса, кг, не более
- база PG7000 (без грузов)
- терминал PG
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
Условия эксплуатации:
- температура окружающей среды,
°
С
класса точности 0,003; 0,005; 0,008; 0,01
класса точности 0,02 и 0,05
- атмосферное давление окружающего воздуха, кПа
- относительная влажность воздуха, %
- тряска, вибрация и удары
Примечание:
(1)
Рекомендуемое масло Di-2-Ethelhexyl (Sebacate)
Лист № 8
Всего листов 10
Знак утверждения типа
наносится методом наклейки или иным методом на корпус манометра и типографским
способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Кол-во
1 шт.
1 шт.
1
(1)
компл.
1
(1)
шт.
1
(1)
шт.
1 шт.
1 шт.
1 шт.
1 компл.
1
(1)
шт.
1
(1)
шт.
1
(1)
шт.
1
(1)
шт.
1
(2)
шт.
1 экз.
1 экз.
1 экз.
Таблица 6 - Комплектность средства измерений
Наименование частейОбозначение
База PG7000PG7102, PG7202, PG7302, PG7601
Терминал PG -
Набор грузов MSMS-7002, MS-7001, MS-AMH-13,
(приведенный к номинальному MS-AMH-25, MS-AMH-38, MS-
значению массы или к AMH-40, MS-AMH-60, MS-AMH-80,
номинальному значению MS-AMH-100
давления)
Система автоматическогоAMH-38,AMH-100
манипулятора грузов AMH
Измерительная поршневаяPC-7100, PC-7200, PC-7300, PC-7600
система PC
Колокол для ручной загрузки-
грузов
Кабель, соединяющий терминал-
PG с базой PG7000
Кабель электропитания-
Комплект принадлежностей-
Генератор-контроллер-
гидравлического давления OPG
Ручной пневматический-
контроллер давления MPC
Ручной гидравлический пресс-
MPG
Контроллеры-калибраторы-
давления PPC
Вакуумный насос-
Руководство по эксплуатации-
Свидетельство о поверке-
Методика поверки МП 231-0046-2017
Примечание:
(1)
По заказу
(2)
Только для PG7601
Поверка
осуществляется по документу МП 231-0046-2017 «Манометры грузопоршневые PG7000.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2017 г.
Основные средства поверки:
Государственный первичный эталон единицы давления для области избыточного
давления в диапазоне от 0,02 до 10 МПа (ГПЭ 23-2010), в диапазоне измерений от 0,02
до 3 МПа, cреднее квадратическое отклонение результата измерений S
o
= 2·10
−6
, в диапазоне
измерений от 3 МПа до 10 МПа, cреднее квадратическое отклонение результата измерений
S
o
= 2,5·10
−5
.
Лист № 9
Всего листов 10
Вторичный эталон-копия единицы давления для области избыточного давления
в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа,
cреднее квадратическое отклонение результата измерений S
o
= 4·10
-6
.
Государственный первичный эталон единицы давления для области абсолютного
давления в диапазоне от 1·10
-1
до 7·10
5
Па (ГЭТ 101-2011); диапазон измерений от 1·10
-1
до 1·10
3
Па cреднее квадратическое отклонение результата измерений S
o
= 1,3·10
-3
Па; диапазон
измерений от 1·10
2
до 1·10
5
Па, cреднее квадратическое отклонение результата измерений
S
o
= 2,1·10
-2
Па; диапазон измерений от 7·10
3
до 7·10
5
Па, cреднее квадратическое отклонение
результата измерений S
o
= (0,2 ÷ 1) Па.
Рабочие эталоны избыточного давления манометры грузопоршневые классов точности
0,005; 0,008; 0,01; 0,02.
Рабочие эталоны абсолютного давления манометры грузопоршневые классов точности
0,003; 0,005.
Термометры сопротивления эталонные ЭТС-100, регистрационный номер 19916-00.
Преобразователи сигналов ТС и ТП прецизионные «Теркон», регистрационный
номер 23245-08.
Термостаты регулируемые ТР-1М, диапазон воспроизведения температуры от минус 40
до 200 °С, нестабильность поддержания температуры ±0,05 °С, регистрационный номер 24473-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам
грузопоршневым PG7000
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для СИ абсолютного
давления в диапазоне 1-1
×
10
6
Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
МИ 2429-97 ГСИ. Манометры грузопоршневые. Метрологические и технические
характеристики. Виды метрологического контроля (МР МОЗМ №110)
Техническая документация фирмы «Fluke Corporation», США
Изготовитель
Фирма «Fluke Corporation», США
Адрес: 4765 East Beautiful Lane, Phoenix,AZ 85044-5318, USA
Заявитель
Общество с ограниченной ответственностью «НХ ИМПОРТ» (ООО «НХ ИМПОРТ»)
ИНН 7714925389
Адрес: 125040, Москва, ул. Скаковая, д.36, стр.3
Тел: (495) 669-77-51, факс: (495) 669-77-52
E-mail:
Лист № 10
Всего листов 10
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10135-00 | Манометры, вакуумметры и мановакуумметры показывающие | МП-У, ВП-У, МВП-У | ОАО "Манотомь", г.Томск | 1 год | Перейти |
| 9203-83 | Манометры, вакуумметры, мановакуумметры показывающие | М, В, МВ | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 14109-02 | Манометры дифференциальные - весы кольцевые | 2.13 | Фирма "Rixen", Германия | 1 год | Перейти |
| 14109-94 | Манометры дифференциальные кольцевые весы с индуктивными контактными датчиками | 2.13 | Фирма "Rixen", Германия | 1 год | Перейти |
| 63054-16 | Манометры деформационные | PG23LT, PG23CP, PG43SA | Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия; Фирма "WIKA Polska Spolka z ograniczona odpowiedzialnoscia sp.k.", Польша | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
