Номер госреестра:
70515-18
Наименование СИ:
Измерители разности фаз
Обозначение типа:
Ф2-41
Производитель:
АО "НПК "Мера", г.Краснодар
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.03.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69189
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители разности фаз Ф2-41
Назначение средства измерений
Измерители разности фаз Ф2-41 предназначены для измерения угла фазового сдвига
между двумя синхронными гармоническими сигналами в диапазоне частот от 0,1 Гц до 100 МГц,
а также отношения их уровней в диапазоне частот от 15 кГц до 100 МГц.
Описание средства измерений
Принцип действия измерителей разности фаз Ф2-41 основан на синхронной
дискретизации и квантовании входных сигналов опорного и измерительного каналов
с помощью двух АЦП и дальнейшем вычислении разности фаз сигналов из накопленных
цифровых выборок.
Измерители разности фаз Ф2-41 имеют два режима: «Низкочастотный» - для работы
в диапазоне частот от 0,1 Гц до 20 кГц при входном сопротивлении каналов 2 МОм,
и «Стандартный» - для работы в диапазоне частот от 20 Гц до 100 МГц при входном
сопротивлении каналов 50 Ом. В диапазоне частот выше 20 кГц используется гетеродинное
преобразование частоты входных сигналов.
В состав измерителей разности фаз Ф2-41 входят: измерительный блок, интерфейсный
блок и источник питания.
Интерфейсный блок обеспечивает отображение результатов измерения и взаимодействие
с пользователем.
Измерительный блок содержит два аналоговых канала, два АЦП, схемы формирования
гетеродинных и тактовых сигналов, управляющий микропроцессор.
Аналоговые каналы содержат коммутаторы режима работы, преобразователи частоты и
усилители с программируемыми аттенюаторами, обеспечивающие нормализацию уровней
входных сигналов к оптимальным значениям на входах АЦП.
Измерители разности фаз Ф2-41 позволяют выводить измерительную информацию на
внешнее устройство по интерфейсам RS-232 (СТЫК 2С) или USB.
Внешний вид измерителей разности фаз Ф2-41 представлен на рисунке 1. На рисунке 2
представлен вид задней панели, на рисунке 3 показаны места пломбирования.
Рисунок 1 - Внешний вид измерителей разности фаз Ф2-41
Лист № 2
Всего листов 6
Программное обеспечение
Измерительный блок и интерфейсный блок измерителей разности фаз Ф2-41 работают
под управлением своего отдельного микропроцессора.
Программное обеспечение измерительного блока образует метрологически значимую
часть программного обеспечения. Постоянное запоминающее устройство микропроцессора
измерительного блока кроме программы управления измерениями содержит калибровочные
константы.
Программное обеспечение интерфейсного блока может быть обновлено независимо от
программного обеспечения измерительного блока. Влияние программного обеспечения
интерфейсного блока не приводит к выходу метрологических характеристик измерителя за
пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений согласно Р 50.2.077-2014 - «низкий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОПО Ф2-41
Номер версии (идентификационный номер) ПО v1.1/1.2
Цифровой идентификатор ПО измерительного блока 5681
Цифровой идентификатор ПО интерфейсного блока
(блока индикации)
606765300
Рисунок 2 - Задняя панель измерителей разности фаз Ф2-41

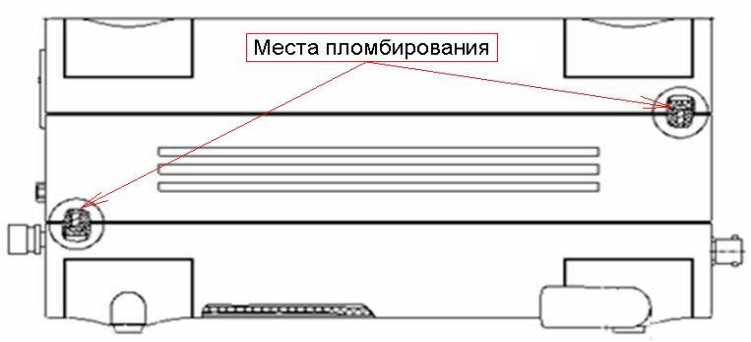

Рисунок 3 - Места для пломбирования измерителей разности фаз Ф2-41 (вид сбоку)
Лист № 3 Trial
листов 6
Метрологические и технические характеристики
±0,05
±0,6
±0,9
±1,2
±1,9
±0,2
±0,6
±0,9
±2,3
±7,3
Значение характеристики
от 0,1 Гц до 20 кГц
от 20 Гц до 100 МГц
от 20 мВ до 2 В
от 2 мВ до 2 В
от 2 до 200 В
от 0,2 до 200 В
от -20 до +13
от -40 до +13
от 0 до 360
от -180 до +180
0,01˚
±0,05
±0,6
±0,9
±1,2
±1,9
Таблица 2 - Метрологические и технические характеристики
Наименование характеристики
Диапазон рабочих частот:
− в режиме «Низкочастотный»
− в режиме «Стандартный»
Диапазон входных напряжений в режиме «Низкочастотный»:
− на входе «А» (опорный канал)
− на входе «Б» (измерительный канал)
− с внешним делителем на входе «А»
− с внешним делителем на входе «Б»
Диапазон уровней входных сигналов в режиме «Стандартный»,
дБ/мВт
1)
:
− на входе «А» (опорный канал)
− на входе «Б» (измерительный канал)
Диапазон измерения угла фазового сдвига, градус:
− в режиме «от 0 до 360»
− в режиме «+/-180»
Разрешающая способность индикации угла фазового сдвига
Пределы допускаемой погрешности измерения угла фазового
сдвига в режиме «Низкочастотный», при отношении входного
напряжения канала «А» к входному напряжению канала «Б»,
градус
2)
:
− при равных напряжениях, превышающих 100 мВ
− св. 0 до 20 дБ включ.
− св. 20 до 30 дБ включ.
− св. 30 до 40 дБ включ.
− св. 40 до 50 дБ включ.
Пределы допускаемой погрешности измерения угла фазового
сдвига в режиме «Стандартный», в диапазонах частот,
при отношениях уровней сигнала канала «А» к сигналу канала «Б»,
градус
2)
:
от 20 Гц до 20 кГц включ.:
− при равных уровнях сигнала, превышающих 0 дБ/мВт
− св. 0 до 20 дБ включ.
− св. 20 до 30 дБ включ.
− св. 30 до 40 дБ включ.
− св. 40 до 50 дБ включ.
св. 20 кГц до 1 МГц включ.:
− при равных уровнях сигнала, превышающих 0 дБ/мВт
− св. 0 до 20 дБ включ.
− св. 20 до 30 дБ включ.
− св. 30 до 40 дБ включ.
− св. 40 до 50 дБ включ.
св. 1 МГц до 50 МГц включ.:
− при равных уровнях сигнала, превышающих 0 дБ/мВт
− св. 0 до 20 дБ включ.
− св. 20 до 30 дБ включ.
− св. 30 до 40 дБ включ.
− св. 40 до 50 дБ включ.
±0,5
±0,8
±1,2
±1,5
±3,1
Лист № 4
Всего листов 6
±1,1
±1,6
±1,9
±2,2
±2,8
±0,5
30
1,2
от 198 до 242
Значение характеристики
±1,1
±1,6
±1,9
±2,2
±3,3
от 0 до 50
Продолжение таблицы 2
Наименование характеристики
св. 50 МГц до 80 МГц включ.:
− при равных уровнях сигнала, превышающих 0 дБ/мВт
− св. 0 до 20 дБ включ.
− св. 20 до 30 дБ включ.
− св. 30 до 40 дБ включ.
− св. 40 до 50 дБ включ.
св. 80 МГц до 100 МГц включ.:
− при равных уровнях сигнала, превышающих 0 дБ/мВт
− св. 0 до 20 дБ включ.
− св. 20 до 30 дБ включ.
− св. 30 до 40 дБ включ.
− св. 40 до 50 дБ включ.
Диапазон измерения отношения уровней сигналов, дБ:
Пределы допускаемой погрешности измерения отношения уровней
сигналов на входах «А», «Б» в режиме «Стандартный», в диапазоне
частот св. 15 кГц до 100 МГц включ., дБ
2)
:
10 периодов сигнала
не более 1 с
2 МОм ±10 %
100 МОм ±10 %
20
45
50
317
´
132
´
257
4
Время измерительного цикла (без усреднения результатов
измерений), в диапазонах частот:
− от 0,1 Гц до 1 кГц включ.
− св. 1 кГц до 100 МГц включ.
Время автоматической подготовки прибора к измерениям после
подачи на его входы сигналов с допустимыми параметрами или
перестройки частоты, с, не более:
Входное активное сопротивление в режиме «Низкочастотный»:
− входов «А», «Б»
− входов внешних делителей
Входная емкость в режиме «Низкочастотный», пФ, не более
КСВН входов «А», «Б» в режиме «Стандартный» в диапазоне
рабочих частот, не более:
Напряжение питания от сети переменного тока частотой
(50 ±2) Гц, В:
Потребляемая мощность, В
×
А, не более:
Время установления рабочего режима, минут, не более:
Габаритные размеры (ширина, высота, глубина), мм, не более:
Масса, кг, не более:
Рабочие условия эксплуатации:
− температура окружающей среды, °C
− относительная влажность воздуха, при 25 °C, %, не более
− атмосферное давление, мм рт. ст.
Средняя наработка на отказ, ч, не менее:
Время непрерывной работы, ч., не менее:
от +15 до +25
80
от 630 до 795
20000
24
Примечания:
1) Сокращение дБ/мВт обозначает уровень мощности в дБ относительно 1 мВт.
2) Пределы допускаемых погрешностей измерений угла фазового сдвига и отношения
уровней сигналов приведены для рабочего диапазона температур окружающей среды,
изменении температуры не более ±2 °C, при времени измерений не превышающем 5 мин
после установки нуля измерителя, при неизменных уровнях и частоте входных сигналов
в течении измерительного цикла, количестве усреднений показаний измерителя равном 16.
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации (в верхнем правом углу) и маркируется
на передней панели измерителей разности фаз Ф2-41 (слева, сверху) типографским способом.
Комплектность средства измерений
Комплект поставки измерителей разности фаз Ф2-41 приведён в таблице 3.
Таблица 3 - Комплект поставки измерителей разности фаз Ф2-41
Наименование, обозначениеКол., шт.Примечание
Измеритель разности фаз Ф2-41 МЕРА.411 155.006 1
Запасные части и принадлежности (ЗИП)
Для хранения и
Футляр МЕРА.323 366.0101
транспортирования
Кабель соединительный МЕРА.685 061.0192Разъемы: 7/3,04 и байонет
Кабель соединительный МЕРА.685 061.0252Разъемы: байонет-байонет
Вставка плавкая ВП2Б-1В 1А 250 В ОЮ0.481.005 ТУ2Сетевая
Шнур соединительный SCZ-11Сетевой
Кабель соединительный USB A-B 1.8m1Интерфейса USB
Кабель МЕРА.685 061.0051К8(СТЫК C2, RS
-
232)
Щуп-делитель HP-92582
Делитель МЕРА.434 823.003 1
Адаптер МЕРА.468 821.003 2
Эксплуатационная документация
Руководство по эксплуатации МЕРА. 411 155.005 РЭ1
Формуляр МЕРА.411 155.005 ФО1
Методика поверки1
Поверка
осуществляется по документу МП 70515-18 «Измерители разности фаз Ф2-41. Методика поверки»,
утвержденному ФГУП «СНИИМ» 14.12.2017 г.
Основные средства поверки:
- калибратор фазы Н6-2 (рег. № 46522-11);
- мультиметр В7-87 (рег. № 41613-09);
- милливольтметр высокочастотный URV55 с преобразователем первичным
URV5-Z2 (рег. № 55214-13);
- аттенюаторы резисторные фиксированные Д2-31, Д2-32 (рег. № 3174-72);
- измеритель КСВН панорамный Р2-135 (рег. № 34753-13);
- осциллограф универсальный С1-65А (рег. № 5334-76)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
разности фаз Ф2-41
ГОСТ Р 8.875-2014 Государственная поверочная схема для средств измерений угла
фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц.
Лист № 6
Всего листов 6
МИ 1949-88 Рекомендация. ГСИ. Государственная поверочная схема для средств
измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне
частот 1·10
-2
÷ 2·10
7
Гц.
МЕРА.411 155.005 ТУ «Измерители разности фаз Ф2-41. Технические условия».
Изготовитель
АО «Научно-производственная компания «МЕРА» (АО «НПК «МЕРА»)
ИНН 2310040462
350072, РФ, Краснодарский край, г. Краснодар, ул. Московская, 5
Тел.: (861) 275-92-39, факс: (861) 275-99-53
E-mail:
Web-сайт:
Испытательный центр
ФГУП «СНИИМ»
630004, г. Новосибирск, проспект Димитрова, 4
Тел.: (383) 210-08-14; факс: (383) 210-13-60
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26847-04 | Измерители температуры размягчения каменноугольного пека цифровые | ИТРП-2 | ОАО "Уралэлектродин", г.Челябинск | 1 год | Перейти |
| 31242-06 | Измерители модуля упругости жгутов и нитей ультразвуковые | УИМУ-1 БП | ФГУП "Уральский электрохимический комбинат" (УЭХК), г.Новоуральск | 1 год | Перейти |
| 9848-85 | Измерители потери достоверности | ИПД-1 | ПО "Промсвязьавтоматика", Украина, г.Харьков | 1 год | Перейти |
| 5307-76 | Измерители частотных характеристик | ИЧХ | Нет данных | Нет данных | Перейти |
| 9971-85 | Комплекты измерения разности температур | КТСП-01 | Приборостроительный завод, Украина, г.Луцк | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
