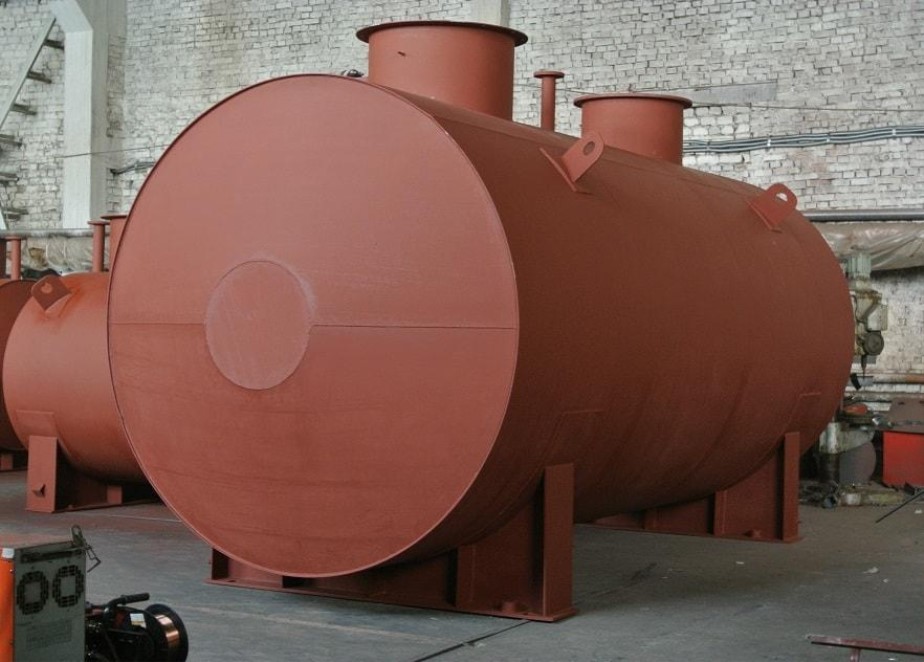

Резервуары стальные горизонтальные цилиндрические РГС-12,5, ГРСИ 70513-18
Номер госреестра:
70513-18
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-12,5
Производитель:
ООО "Башнефть-Добыча", г.Уфа
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ ЕД 1.1, ЕД 1.2
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69187
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-12,5
Назначение средства измерений
РезервуарыстальныегоризонтальныецилиндрическиеРГС-12,5предназначены
для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных
и технологических операциях.
Описание средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-12,5 представляет собой
сварные металлические сосуды в форме горизонтального цилиндра, оборудованные приемо-
раздаточными устройствами и люками.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 являются по принципу
действия закрытыми, по расположению - подземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 №№ЕД 1.1, ЕД 1.2
расположены на территории РФ, РБ, Чекмагушевский район, село Старокалмашево,
ППСН «Чекмагуш».
Общий вид РГС-12,5 представлен на рисунке 1.
Рисунок 1 - Общий вид РГС-12,5
Пломбирование РГС-12,5 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
12,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности вместимости резервуара, %
±
0,25
Значение
нефть по ГОСТ Р 51858-2002
4500
2000
20
100000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Рабочая среда
Габаритные размеры, мм, не более
- длина
- диаметр
Средний срок службы, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
от -45 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование и условные обозначения
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
ОбозначениеКол-во
РГС-12,5 2 шт.
- 2 экз.
- 2 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (Регистрационный №20570-08);
- анемометр-термометр цифровой ИСП-МГ4 (Регистрационный №35211-07);
- анализатор-течеискатель АНТ-3М (Регистрационный № 39982-14);
- ареометр стеклянный для нефти АНТ-1 (Регистрационный №39021-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной
таблице на листах в местах подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений».
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-12,5
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое
обслуживание и метрологическое обеспечение в условиях эксплуатации
Изготовитель
Общество с ограниченной ответственностью «Башнефть-Добыча»
(ООО «Башнефть-Добыча»)
ИНН 0277106840
Адрес: 450077, РБ, г.Уфа, ул. Карла Маркса, д.30 корпус 1
Телефон/факс. +7 (347) 262-23-24
Испытательный центр
Акционерное общество «Нефтеавтоматика»
Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон/факс: +7 (843) 295-30-47; 295-30-96
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
